聚氨酯地坪（用于機(jī)械、食品、電子等的地坪）

簡(jiǎn)介

溶劑型聚氨酯地坪漆、無(wú)溶劑聚氨酯地坪漆

廣泛適用于機(jī)械、食品、電子、化工、醫(yī)藥、煙草、紡織、家具、輕工、塑料、文體用品等，制造工廠車(chē)間和倉(cāng)庫(kù)的水泥地面或水磨石地面。尤其適用于食品加工場(chǎng)所及冷庫(kù)。

優(yōu)異的耐磨性能及機(jī)械性能、耐化學(xué)藥品性能好，耐候性好。

由二元或多元異氰酸酯預(yù)聚物（如MDI、TDI、HDI）與二元或多元羥基化合物作用而成的高分子化合物。

聚氨基甲酸酯，是分子結(jié)構(gòu)中含有—NHCOO—單元的高分子化合物，該單元由異氰酸基和羥基反應(yīng)而成，反應(yīng)式如下：

—N=C=O+HOˉ→—NH-COOˉ

按室內(nèi)外類(lèi)：室內(nèi)聚氨酯地坪、戶外聚氨酯地坪；

按面漆分類(lèi)：溶劑型聚氨酯地坪、聚氨酯自流平地坪、防靜電聚氨酯地坪、防滑性聚氨酯坪、彈性聚氨酯地坪等；

按荷載分類(lèi)：輕度荷載聚氨酯地坪、中度荷載聚氨酯地坪、重度荷載聚氨酯地坪等。

涂料

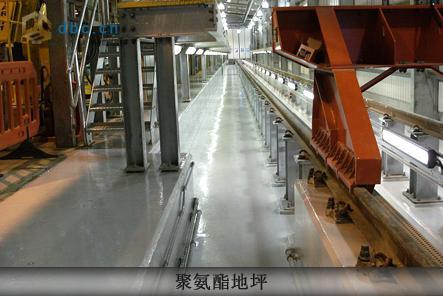

聚氨酯地坪

聚氨酯地坪涂料的分類(lèi)有多種方法：

1.按照聚氨酯地坪涂料產(chǎn)品供應(yīng)形式的不同可分為單組份聚氨酯地坪涂料、雙組分聚氨酯地坪涂料以及多組分聚氨酯地坪涂料；

2.按照分散介質(zhì)的不同可分為溶劑型聚氨酯地坪涂料、無(wú)溶劑型聚氨酯地坪涂料以及水性聚氨酯地坪涂料；

3.按照成膜物的化學(xué)結(jié)構(gòu)不同可分為芳香族聚氨酯地坪涂料以及脂肪族聚氨酯地坪涂料；

4.按照涂料用途的不同分為底漆、中間漆和面漆；

5.按照涂料外觀的不同分為清漆和色漆等等。

1.A料和B料均用鍍鋅金屬桶包裝。

2.運(yùn)輸中嚴(yán)防日曬雨淋，嚴(yán)禁接近火源，防止碰撞，保證包裝完好無(wú)損。

3.本品應(yīng)密封儲(chǔ)存于陰涼、通風(fēng)、干燥倉(cāng)庫(kù)中，嚴(yán)禁接觸火源。在20℃環(huán)境溫度下儲(chǔ)存期為12個(gè)月。當(dāng)環(huán)境溫度低于15℃，B料有時(shí)會(huì)出現(xiàn)結(jié)晶現(xiàn)象；如果出現(xiàn)結(jié)晶應(yīng)立即烘烤加溫后按正常（或理想）條件儲(chǔ)存。

聚氨酯類(lèi)地坪涂料目前主要包括用于有彈性要求的地面的聚氨酯彈性地坪涂料，和加入防滑劑或在施工時(shí)使用防滑劑施工的聚氨酯防滑地坪涂料。

1.聚氨酯彈性地坪涂料

聚氨酯類(lèi)彈性地坪涂料多為雙組分常溫固化涂料，由聚氨酯彈性預(yù)聚物甲組分和由含羥基樹(shù)脂組分與顏料、助劑等混合組成的乙組分所組成，施工時(shí)將甲、乙組分按比例混合，涂裝后涂料交聯(lián)固化成膜，形成具有彈性的彩色地面涂膜。目前所涉及到的技術(shù)有聚醚型彈性聚氨酯、聚酯型聚氨酯彈性預(yù)聚物以及新型高性能聚氨酯彈性樹(shù)脂。

2.聚氨酯防滑地坪涂料

聚氨酯有很好的防滑性能，而且其涂膜干態(tài)、水濕態(tài)和油濕態(tài)時(shí)的靜摩擦系數(shù)均大于0．45，因此可用于防滑性能要求高的場(chǎng)合，如海上采油平臺(tái)、高壓輸電線鐵塔、微波塔、航空母艦甲板，以及停車(chē)場(chǎng)、車(chē)間、醫(yī)院、人行道、過(guò)街天橋、運(yùn)動(dòng)場(chǎng)和游泳池等建筑的地面，能起到良好的防滑效果。

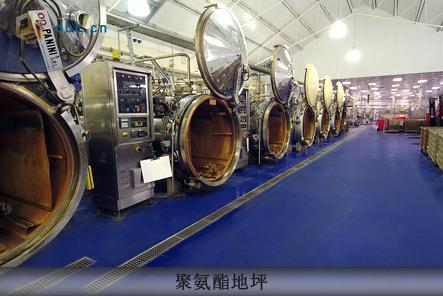

聚氨酯地坪

1.無(wú)溶劑聚氨酯地坪涂料

該無(wú)溶劑聚氨酯地坪涂料的理化性能優(yōu)異，且硬度、彈性和強(qiáng)度等力學(xué)性能可在很寬范圍內(nèi)進(jìn)行調(diào)整，以滿足不同場(chǎng)所需要，同時(shí)該涂料具有良好使用性，操作時(shí)間大于20mln，能自流平，提高施工效率，固化時(shí)問(wèn)不超過(guò)24h，固化后的涂膜光亮平整，色彩鮮艷，具有良好的裝飾效果，并富有彈性，感覺(jué)舒適。該涂料環(huán)保性能達(dá)到并超過(guò)了GB18581—2001的技術(shù)要求。

2.水性聚氨酯地坪涂料

2.1單組份水性聚氨酯地坪涂料

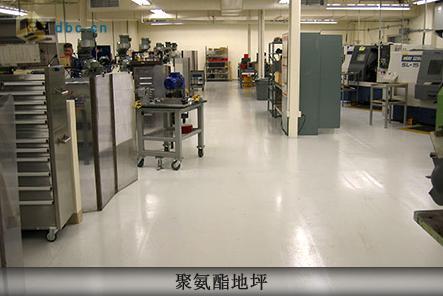

聚氨酯地坪

2.2雙組份水性聚氨酯地坪涂料

雙組份水性聚氨酯地坪涂料是以水為介質(zhì)，由含—OH基的水性多元醇（通常稱(chēng)為A組分）和含—NCO基的多異氰酸酯固化劑組成（通常稱(chēng)為B組分）。雙組分水性聚氨酯涂料將高性能和低VOC相結(jié)合，稱(chēng)為當(dāng)前涂料研究的熱點(diǎn)。

介紹

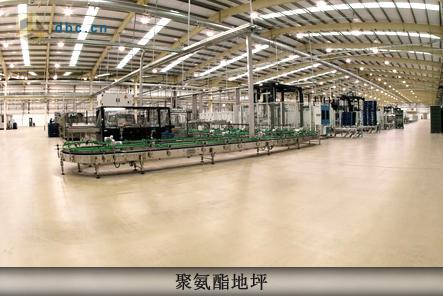

聚氨酯地坪

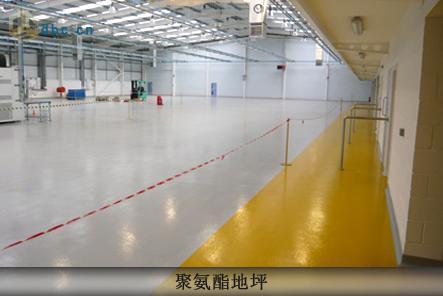

聚氨酯地坪

2.城市地鐵、高速鐵路、隧道橋梁、水利機(jī)電、海洋化工、軍民兩用項(xiàng)目之防水、防腐、耐磨“兩防一耐”工程；

3.通過(guò)增加施工厚度，可應(yīng)用于需承受重載﹑經(jīng)常磨擦損傷及重型貨車(chē)﹑叉車(chē)等碾壓頻繁﹑不斷產(chǎn)生高沖擊力的﹑會(huì)發(fā)生溢油防滑耐磨的場(chǎng)所。

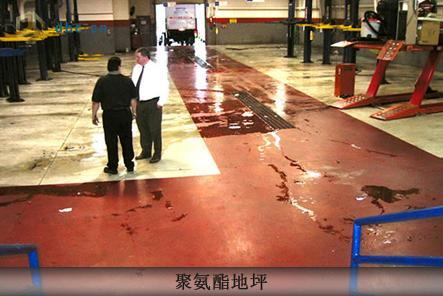

聚氨酯地坪

2.整體無(wú)縫，表面光滑，不積聚灰塵、細(xì)菌，易清洗，色彩艷麗，具有一定的裝飾效果。

3.具有適當(dāng)?shù)哪途眯裕浼夹g(shù)經(jīng)濟(jì)綜合性能較好，適用場(chǎng)合具有與競(jìng)爭(zhēng)材料相比的優(yōu)勢(shì)。

4.可塑性強(qiáng)。根據(jù)用戶要求，可以配制各種顏色；涂膜厚度可以調(diào)節(jié)，既可制成厚膜，也可制成薄涂層；可施工成無(wú)毒型，滿足衛(wèi)生要求；還可施工成抗?jié)B、耐化學(xué)腐蝕、耐油等防腐蝕性地坪及導(dǎo)電型、防滑型、阻燃型等多種功能性地坪。

5.具有極佳的施工性和流平性，易維修、保養(yǎng)。涂砂漿，然后刮細(xì)石英砂砂漿的次序。要求達(dá)到平整無(wú)孔洞，無(wú)批刀印及砂磨印為準(zhǔn)；刮涂批補(bǔ)并打磨平整，用于增加厚度及涂層抗壓強(qiáng)度，為面涂提供良好表面。

6.可以在高濕度的環(huán)境中施工，尤其適用于華東華南多雨高濕地區(qū)。

重涂間隔：

1.施工準(zhǔn)備（借鑒于都佰城地坪公司技術(shù)施工標(biāo)準(zhǔn)）

1.1熟悉工程的軸線，水準(zhǔn)點(diǎn)標(biāo)高，施工流水段的布置和安排，以及各施工段的面積。

1.2材料，機(jī)械勞動(dòng)力的準(zhǔn)備：根據(jù)工程的實(shí)際面積計(jì)算出材料的用量，配備相應(yīng)的勞動(dòng)力和機(jī)械，確保保質(zhì)保量的完成。

1.3根據(jù)工程需要及時(shí)設(shè)置禁戒標(biāo)志，做好成品保護(hù)工作。

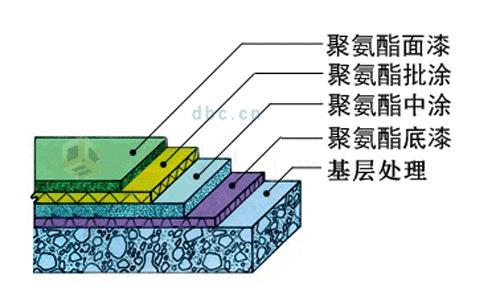

施工工藝

2.1對(duì)新澆鑄水泥混凝土地坪的要求

2.1.1水泥混凝土面層厚度應(yīng)不小于20cm或按設(shè)計(jì)要求。

2.1.2水泥混凝土面層強(qiáng)度等級(jí)應(yīng)不小于C25。

2.1.3水泥混凝土面層表面平整度應(yīng)不大于4mm。（用2米靠尺和楔形塞尺檢查）

2.1.4面層與基層應(yīng)結(jié)合牢固、無(wú)空鼓、裂紋。（用小錘輕擊檢查。空鼓面積應(yīng)不大于400cm2）

2.1.5面層表面應(yīng)抹平（初凝前）壓光（終凝前）。

2.1.6基層中應(yīng)做防水隔離層。并做蓄水檢驗(yàn)。（蓄水深度20－30mm，24小時(shí)內(nèi)無(wú)滲漏為合格）

2.1.7地坪應(yīng)切割伸縮縫?？v向間距不大于6米，橫向間距不大于12米，或按設(shè)計(jì)要求。切割縫內(nèi)無(wú)需放填充物（瀝青等）由我們來(lái)處理。

2.1.8面層表面不應(yīng)有裂縫、脫皮、麻面、起砂等缺陷。

2.1.9水泥混凝土地坪澆鑄應(yīng)在常溫下養(yǎng)護(hù)，在濕潤(rùn)的條件下硬化。養(yǎng)護(hù)期應(yīng)不小于28天，并使地面含水率不大于8%。

2.2混凝土基層的處理

2.2.1混凝土基層的養(yǎng)護(hù)：對(duì)于現(xiàn)澆混凝土地坪，要求養(yǎng)護(hù)28d后才能施工。

2.2.2地坪的處理：建議采用拋丸機(jī)進(jìn)行表面拋丸處理或打磨機(jī)進(jìn)行打磨，然后清除表面的灰塵、浮渣；

2.2.3地坪缺陷的修補(bǔ)：孔洞、缺陷可以采用膩?zhàn)舆M(jìn)行修補(bǔ)，裂縫可以采用密封膠進(jìn)行修補(bǔ)；

2.2.4混凝土封閉底漆施工：將修補(bǔ)后的混凝土表面清掃干凈，噴涂或刷涂1~2道聚氨酯材料封閉底漆。

2.3使用拋丸機(jī)對(duì)地坪進(jìn)行表面處理。

要求：徹底清除地坪表面的浮砂、浮土、麻面，殘留物處理積水并使之干燥，處理掉影響平整度的突出物。并清掃干凈至無(wú)明顯顆粒。地坪表面處理完后，需嚴(yán)格控制進(jìn)出人員，非工作人員嚴(yán)禁進(jìn)出管制區(qū)域。（下述各道工序均同此控制）。

2.4聚氨酯滲透封閉層﹙底涂層﹚處理

使用聚氨酯材料對(duì)經(jīng)拋丸并清理干凈的地坪進(jìn)行滲透封閉處理。視地坪起砂情況，滲透處理1～2遍。

將聚氨酯材料用滾筒進(jìn)行滾涂施工。要求涂刷均勻，不得有漏底及漏涂現(xiàn)象。待其表面干燥固化后進(jìn)行下道工序操作。

2.5施工縫處理

2.5.1先徹底清除施工縫間填嵌的瀝青膠泥。（如有的話）

2.5.2徹底清除施工縫間的雜物，直至無(wú)明顯顆粒、無(wú)瀝青膠泥殘留物。并用聚氨酯材料對(duì)施工縫兩側(cè)表面涂復(fù)至不漏底。

2.5.3使用無(wú)溶劑聚氨酯材料與骨料按規(guī)定比例攪拌均勻后作膩?zhàn)?，?duì)施工縫進(jìn)行同一方向填嵌施工。

2.5.4填嵌工藝按施工縫的切割深度，需進(jìn)行多次施工。第一次填嵌深度約為施工縫深度的1/2，待其固化后再進(jìn)行第二次填嵌，其深度為距地坪表面下凹約2mm左右。待其固化后再進(jìn)行第三次填嵌，第三次填嵌至與原地坪基本平整或略高出一點(diǎn)即可。待其固化并打磨平整后進(jìn)行下道工序操作。

2.6聚氨酯中涂層施工

使用中涂層材料作主材，石英砂作輔料，混合后作膩?zhàn)?，?duì)地坪作滿批刮施工4遍。

要求：施工前計(jì)算材料的使用量，依照施工方向及區(qū)域選定材料攪拌區(qū)和材料配置。先將中涂層A組份攪拌均勻，不使色漿沉底，然后將A、B組份按規(guī)定配比混合并充分?jǐn)嚢杈鶆?，再按?guī)定比例的輔料緩慢加入，并同時(shí)用攪拌槍充分?jǐn)嚢杈鶆?，用批刀或刮板進(jìn)行滿批刮操作。批刮要求按定額用料，厚薄均勻，無(wú)明顯批痕。使地坪表面無(wú)明顯裂縫、凹坑等現(xiàn)象。地坪大面上應(yīng)保持平整。最后一遍底涂層干燥后應(yīng)打磨平整，修補(bǔ)局部缺陷部位及清理浮塵、砂粒等。并須用吸塵器吸干凈至無(wú)顆粒后才能進(jìn)行下道工序操作。

2.7聚氨酯面涂層施工

使用面涂層材料進(jìn)行面涂層施工，面涂層施工2遍。

要求：施工前計(jì)算材料的使用量，依照施工方向及區(qū)域選定材料攪拌區(qū)和材料配置。先將面涂層A組份攪拌均勻，不使色漿沉底，然后將A、B組份按規(guī)定配比混合并用攪拌槍充分?jǐn)嚢杈鶆?，用滾筒（用不掉毛的或經(jīng)處理過(guò)的）進(jìn)行滾涂操作。第一遍面涂干燥后，應(yīng)對(duì)其表面打磨平整并修補(bǔ)局部缺陷部位后才能上第二遍面涂。要求滾涂顏色均勻，刷紋通順，無(wú)漏涂、漏底現(xiàn)象。并應(yīng)盡量減少施工結(jié)合縫及顆粒。攪拌后的材料應(yīng)在規(guī)定時(shí)間內(nèi)涂布完畢，并注意前后組份材料的銜接，滾涂時(shí)發(fā)現(xiàn)有雜質(zhì)應(yīng)立即去除。大面積施工時(shí)，每個(gè)施工區(qū)域應(yīng)盡量一次滾涂完，防止出現(xiàn)色差現(xiàn)象。大氣濕度超過(guò)80%時(shí)不得上面涂。

2.8涂層保養(yǎng)期

面涂層施工結(jié)束后應(yīng)固化保養(yǎng)不少于24小時(shí)才能行走人。（嚴(yán)禁拖、拉物品）保養(yǎng)7天后才能承重正常使用。

1.環(huán)境溫度低于5℃，以及空氣濕度大于85%的情況下避免施工；

2.施工現(xiàn)場(chǎng)防止明火，加強(qiáng)通風(fēng)確保地坪完全干燥（含水率小于10%,PH值低于9），方可上人行走；

3.封閉底漆施工后1~7d內(nèi)進(jìn)行聚氨酯地坪施工，若超過(guò)7d，必須再施工1遍封閉底漆，干燥1d后進(jìn)行聚氨酯地坪施工。

4.施工前準(zhǔn)備：環(huán)境溫度低于15℃時(shí)，應(yīng)將聚氨酯A、B料進(jìn)行加熱、保溫；

5.施工中嚴(yán)禁將水分、油污等雜質(zhì)帶入施工工作面，聚氨酯地坪施工應(yīng)當(dāng)避開(kāi)大霧、雨雪、高溫等惡劣天氣。

延伸閱讀

環(huán)氧樹(shù)脂與聚氨酯的對(duì)比

環(huán)氧樹(shù)脂地坪涂料作為一種傳統(tǒng)的材料，它的應(yīng)用歷史較長(zhǎng)，應(yīng)用面較寬，市場(chǎng)占有份額較大。它的主要優(yōu)點(diǎn)是：

1.與基層的粘接度高，收縮率小；

2.耐酸堿性好；

3.硬度高；

不足之處是：耐候性差，易老化，因而使用壽命較聚氨酯比要短；環(huán)氧樹(shù)脂為鋼性材料，故它的耐磨性、耐低溫性較差。另外由于其本身填充料含量較高，故涂層表面抗劃痕較差。

聚氨酯地坪涂料作為一種新型的材料，彌補(bǔ)了環(huán)氧樹(shù)脂地坪涂料的一些不足之處，正得到越來(lái)越多的應(yīng)用。它的優(yōu)點(diǎn)是：

1.耐候性好，不易老化，耐老化壽命可達(dá)二十年以上，因而使用壽命長(zhǎng)；

2.耐磨損強(qiáng)度高；(750克/500轉(zhuǎn)<0.016克，環(huán)氧樹(shù)脂一般為：(0.03～0.04克)；

3.抗撞擊性能好；(216公斤·厘米，25次無(wú)破損，環(huán)氧樹(shù)脂一般為：50公斤·厘米，1次無(wú)破損)；

4.耐低溫性好；(起碼為-60℃，環(huán)氧樹(shù)脂一般為-30℃)；

5.耐油性好，比丁晴橡膠耐油性還要好；

6.防滑性能好；(濕、干表面靜摩擦系數(shù)均>0.6，環(huán)氧樹(shù)脂濕、干表面靜磨擦系數(shù)<0.4)。
