節點控制模塊（節點控制模塊）

簡介

節點控制器一般是用來連接中心控制器的，然后每個節點控制器又可以通過手拉手的方式連接別的節點控制器，您停車場車位有多少，就可以量身定做多少套節點控制器，而且每個節點控制器還有4個接口，用來連接比如視頻車位引導屏，反向?qū)ぼ嚱K端，以及連接視頻引導探測器等設備，可以說功能非常強大。

功能特點：

●采用RS485通訊口，可以與多種設備通訊，適用于多設備停車場網絡。

●用于對探測器進行分組管理，實現網絡通訊的優化管理，保障系統安全。

●用于連接中央控制器和車位探測器、顯示屏、引導箭頭。

●循環檢測所轄探測器的狀態，并將有關信息傳到中央控制器。

●實時顯示節點、探測器、引導屏的信息。

●顯示內容通過按鍵快速切換。

●通訊情況通過LED燈明確表示。

●使安裝調試和維護更加方便，快捷，減少維護成本。

下面以節點控制模塊在智能家居和光突發交換中的應用對節點控制模塊進行具體介紹。

智能家居系統的節點控制模塊

所有智能家居系統的節點控制模塊通過RS485家庭控制總線，并遵循統一的家庭控制網絡通訊協議，與系統信息控制中心相連，實現系統數據通訊。在一條總線上可以掛接256個模塊，從而實現家庭自動化控制的各種功能，模塊類型包括：

主要為了配合無線遙控器模塊使用，是系統的必配件，作為無線收發基站，它將遙控器傳送來信息通過家庭控制網絡傳給系統信息控制中心，再將系統信息控制中心的指令和短消息信息通過無線射頻信號傳給無線遙控器，是無線信息轉化成有線家庭控制網絡信息的地方；

低功率回路控制，采用高性能固態繼電器進行控制。在接到智能家居控制器的指令后，對家庭中的低功率電器，主要是燈光（還包括各種音響系統、電視機、電動窗簾）進行開關控制，控制功率為每回路100瓦；

大功率電器控制模塊：也是采用固態繼電器進行控制，但是其功率較大，且只有單路，在接到智能家居控制器的指令后，可對家中的大功率電器（如空調、熱水器）進行開關控制，控制功率為單回路最大2,500瓦；

采用可控硅進行低功率回路控制。在接到智能家居控制器的指令后，其功能主要是對家庭中的燈光進行調光控制，控制功率為每回路100瓦，調光范圍分為5檔棗

信息開關徹底改變了原有的開關概念，用開關信息點來完成原有開關的功能，使得原有開關功能固定單一的不足，可通過設置相關控制參數，對任一控制點進行控制，從而實現群控功能。

除此之外，未來的監控節點模塊還可以包括家庭環境檢測模塊、住戶健康檢測模塊等。

OBS核心節點的功能與控制需求

OBS網絡核心節點的主要功能是光突發包的轉發和處理。根據光突發交換的原理，核心節點接收BCP，并根據BCP所攜帶的控制信息和當前網絡狀況進行路由查找和信道資源調度。如果成功找到可用信道后，對光交換矩陣進行控制，為對應的BDP設置和預留光通道。當BDP到來時，就可直接通過已預留好的通道，在全光域里實現交換。

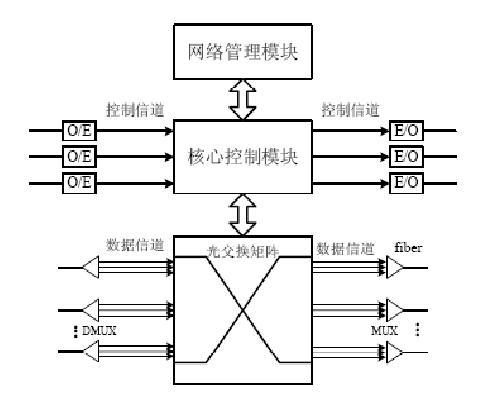

其總體結構如圖所示，可分為三個部分：網絡管理模塊、核心控制模塊、光交換矩陣。

節點控制模塊

核心控制模塊用于處理已經過光電轉化的控制信道消息。先解讀控制信道的消息識別其類型，然后根據消息類型做相應的處理。若為突發控制包，則根據突發控制包的具體內容和當前系統資源狀態進行資源調度，產生設置光交換矩陣所需的控制信號，并將突發控制包轉發至下一節點。若為普通網管數據包，負責將其交給網絡管理模塊。另外，信道資源的更新與維護也是由核心控制模塊完成的。核心控制模塊是核心節點的關鍵部分，是本文研究的重點。其具體實現的功能如下:

(1)控制信道消息收發處理功能。在接收控制信道消息前，需要進行光電轉換，同樣，在發送時，也要進行電光轉換。核心節點對轉換成電信號后的控制信道消息要能正確接收，同時也需要將其轉發給下一個節點。

(2)控制信道組幀和解幀功能。在我們的實驗系統中，控制信道采用以太網鏈路傳輸，因此核心節點必須具有鏈路層功能，能對幀進行正確的定位、提取、識別、分類及錯誤處理。

(3)控制信道控制分組網絡層處理功能。OBS突發控制包是封裝在IP包中。核心節點要有網絡層處理功能，對IP包進行檢查、處理，以及識別BCP報文類型轉發至上層，并且在發送時進行IP包封裝等。

(4)控制信道突發控制包分析和處理功能。核心節點要在OBS層接收、讀取突發控制信息，并且檢查和區分不同類型的控制報文，按照OBS網絡協議進行相應處理。

(5)數據信道的資源預留、調度以及資源庫管理與維護功能。這是核心節點的核心功能。要根據突發控制包的信息，對數據信道的波長資源進行調度，及時地為突發數據包建立和釋放全光鏈路。并且還要管理和維護數據信道的資源庫。該資源庫記錄當前信道資源的使用狀況，當使用狀況有變化時，需要進行及時地修改。

(6)路由功能。由于OBS網絡是面向IP業務的，必須通過IP路由找到下一輸出節點，所以核心節點必須能根據路由信息查找路由表，實現數據的轉發。

光交換矩陣根據核心控制模塊的調度結果設置光開關，為后續的BDP包提供全光通路，并將它們交換到正確的目的端口，核心節點必須提供突發數據包光域里交換功能，使接收到的突發數據包能交換到任意端口的任意或同一波長上。

所設計的核心節點必須要能滿足以上的功能需求，并盡可能的提高處理速度和數據吞吐量，達到更加優良的性能。

核心控制模塊的總體結構設計

核心控制模塊的總體功能結構如圖所示。其中，接收子模塊負責將在控制信道上收到的數據還原為MAC幀；解幀子模塊負責解釋MAC幀，并提取出攜帶的信息；交叉矩陣子模塊根據路由情況，將數據交換到相應的端口；調度子模塊為核心處理的關鍵部分，主要負責資源的預留和調度及資源庫的維護管理；組幀子模塊將數據重新恢復成MAC幀；發送子模塊將數據重新送回控制信道。

具體來說，當數據從邊緣節點通過控制信道到達核心節點后，核心控制模塊中的接收子模塊先將其恢復成一個MAC幀，然后進入解幀子模塊，解幀將其去MAC頭后傳給交叉矩陣，交叉矩陣根據IP包的路由信息將數據包交換到目的端口對應的調度子模塊，由調度子模塊判斷offset time和波長資源的情況并對數據包進行合適的調度處理，調度子模塊完成后，將數據傳給組幀子模塊，組幀子模塊將數據包還原為MAC幀后發給發送子模塊，最后由發送子模塊發送到控制信道上。

節點控制模塊

核心控制模塊的硬件設計

基于FPGA的硬件設計(這里的硬件是指用數字電路實現，即數字設計)一般要依托EDA工具來實現。

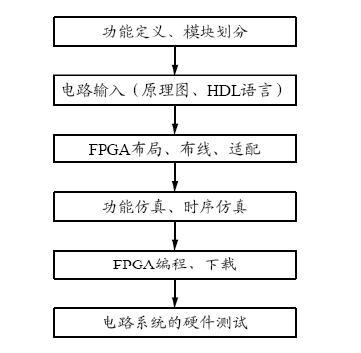

EDA (Electronic Design Automation)即電子設計自動化技術，是指以計算機為基本工作平臺，把應用電子技術、計算機技術、智能化技術融合在一個電子CAD通用軟件包中，輔助進行三方面的電子設計工作，即集成電路設計、電子電路設計以及PCB設計。EDA技術的基本特征是采用具有系統仿真和綜合能力的高級語言描述，一般采用自頂向下的模塊化設計方法。如圖所示為基于EDA工具的FPGA數字設計流程。

節點控制模塊

在使用Verilog HDL進行電路輸入時，為了保證所編寫的代碼是可以綜合成數字電路的，以及綜合前和綜合后仿真的一致性，必須按照一定的原則編寫代碼。當時序邏輯比較復雜時，一般將其抽象成一個同步的有限狀態機(FSM: FiniteState Machine，以實現可綜合風格的Verilog HDL設計）

可綜合的有限狀態機有很多種描述方法，常見的有一段式(One-always Block）和兩段式(Two-always Block)描述法。一段式FSM描述法只用一個always模塊實現整個狀態機，在該模塊中即描述狀態轉移，又描述狀態的輸入和輸出；兩段式FSM描述法使用兩個always模塊，其中一個always模塊采用同步時序描述狀態轉移，另一個模塊采用組合邏輯判斷狀態轉移條件，描述狀態轉移規律。一般而言，推薦兩段式FSM描述方法，除了可以提高設計的穩定性，消除毛刺，還便于閱讀、理解、維護，更重要的是利于綜合器優化代碼和用戶添加合適的時序約束條件，以及布局布線器實現設計。

對狀態機的狀態進行編碼也是實現狀態機的一個關鍵，一般來說在FPGA上實現的狀態機常采用獨熱碼(One-hot），每一個狀態用一個寄存器標識，雖然這樣使用較多的寄存器，但節省了組合電路，因而可以提高電路的速度和可靠性，而總單元數并無顯著增加。獨熱碼又可分為冗余獨熱碼(Verbose One-hotEncoding)和簡明獨熱碼(Simplified One-hot Encoding）冗余獨熱碼在狀態比較時需要比較所有的狀態寄存器，而簡明獨熱碼采用十進制數來標識各個狀態，這種方法可以比較一位而不是比較所有的狀態寄存器來判斷所處的狀態。

核心控制模塊的組成框圖如圖所示，可分為時鐘模塊、系統計時器、接收模塊、幀解析模塊、交叉矩陣、調度模塊、幀生成模塊和發送模塊。本文假設一個核心節點對應三個邊緣節點，因此有3路信道用來傳送突發控制包，每一路都有獨立的接收模塊、幀解析模塊、調度模塊、幀生成模塊和發送模塊，并通過交叉矩陣到達路由所指的節點。

節點控制模塊

??時鐘模塊，為系統的其他模塊提供時鐘信號;

??系統計時器，以一定的時鐘節拍(本文取1 OOM)計時，提供全局相對時間;

??路由表，提供IP目的地址與目的端口號的對應關系;

??接收模塊，接收控制信道上的數據包，恢復成MAC幀后寫入到FIFO中;

??幀解析模塊，從FIFO中讀取MAC包，去MAC頭，對MAC頭、IP頭進行處理，查找路由，再發送到下一級FIFO中;

??交叉矩陣根據目的端口，將輸入端口的FIFO中的數據包交換到輸出端口的FIFO中;

??調度模塊：如果是OBS包，根據BCP進行調度、分配信道及時間片且轉入下級FIFO，并根據調度結果向光交換矩陣提供控制信號，如果不是，直接轉入到下級FIFO ;

??幀生成模塊：添加MAC頭，如果是OBS包，修改偏置時間;

??發送模塊：將數據包發送到控制信道上。
