溫濕度顯示器（工具庫房溫濕度智能檢測儀）

產品介紹

FR-WSK-1型工具庫房溫濕度智能檢測儀采用了集成溫、濕度傳感器模塊，精度高，可靠性好，免校準。接入的傳感器數量最大可以到12個；并具有在線增加/減少傳感器的能力。具備與PC計算機通過RS485通訊的能力。通過計算機，可以設定溫度、濕度的上下限值，可以讀取傳感器當前的溫度、濕度值。

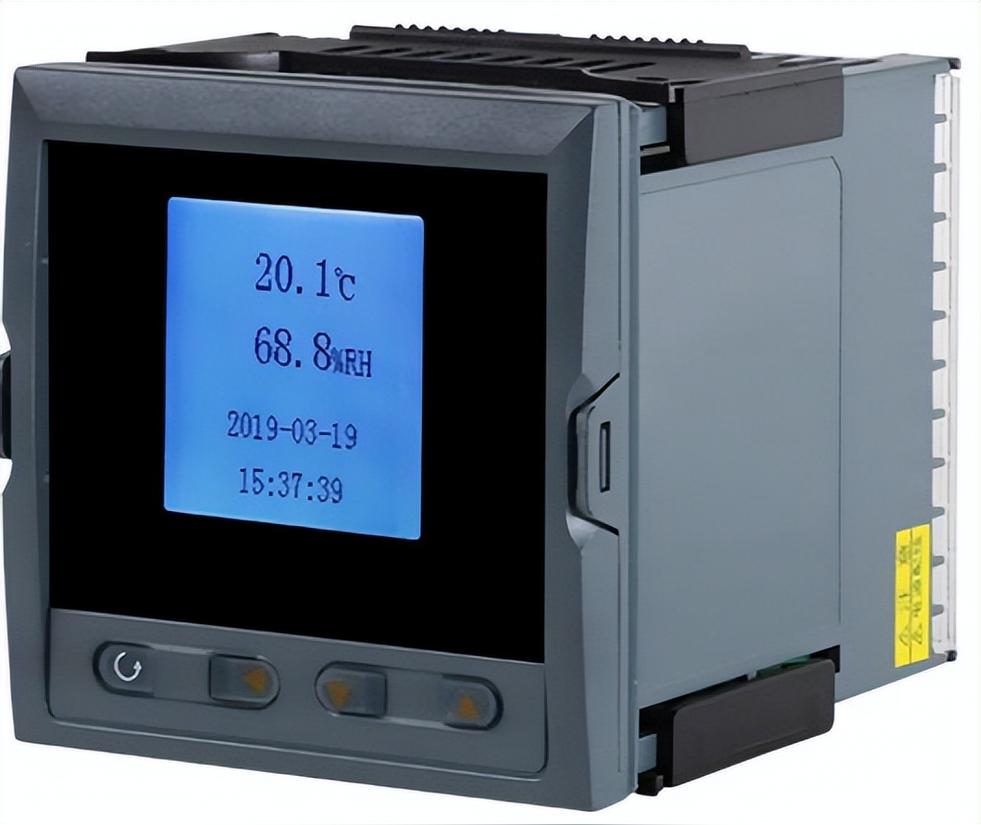

溫濕度顯示器

技術指標

（1）溫度–40℃～+85℃精度：±0.5℃

（2）濕度0-100%RH精度：±3.5%RH

（3）接入最大傳感器數量：12

（4）具有工作參數保存功能，斷電后不會丟失。

使用方法

檢測儀分為兩部分，主控板裝在機箱內，顯示板裝在控制柜面板上，顯示板與主控板通過電纜連接。

3．1檢測儀顯示板

復位設置+－運行

序號顯示

溫度顯示

濕度顯示

溫度上限

溫度下限

濕度上限

濕度下限

圖2顯示板示意圖

上圖為檢測儀顯示面板示意圖，顯示板上共有5個按鍵，分別是復位鍵、設置鍵、+鍵、-鍵、運行鍵。共有兩排數碼管，第一排數碼管分別顯示當前溫度/濕度傳感器的序號，溫度值與濕度值。第二排數碼管顯示溫度上、下限，濕度上、下限。

5個按鍵的主要功能是：

（1）復位鍵，當系統不正常時，可以按復位鍵，使儀器進入正常工作狀態。

（2）設置鍵，按設置鍵可以進入?yún)?shù)設置狀態，在參數設置狀態中，可以修改當前系統工作參數。

（3）+、-鍵用于增加或減少當前修改的參數值。

（4）按設置鍵以后，工作參數就會保存起來，斷電不會丟失。

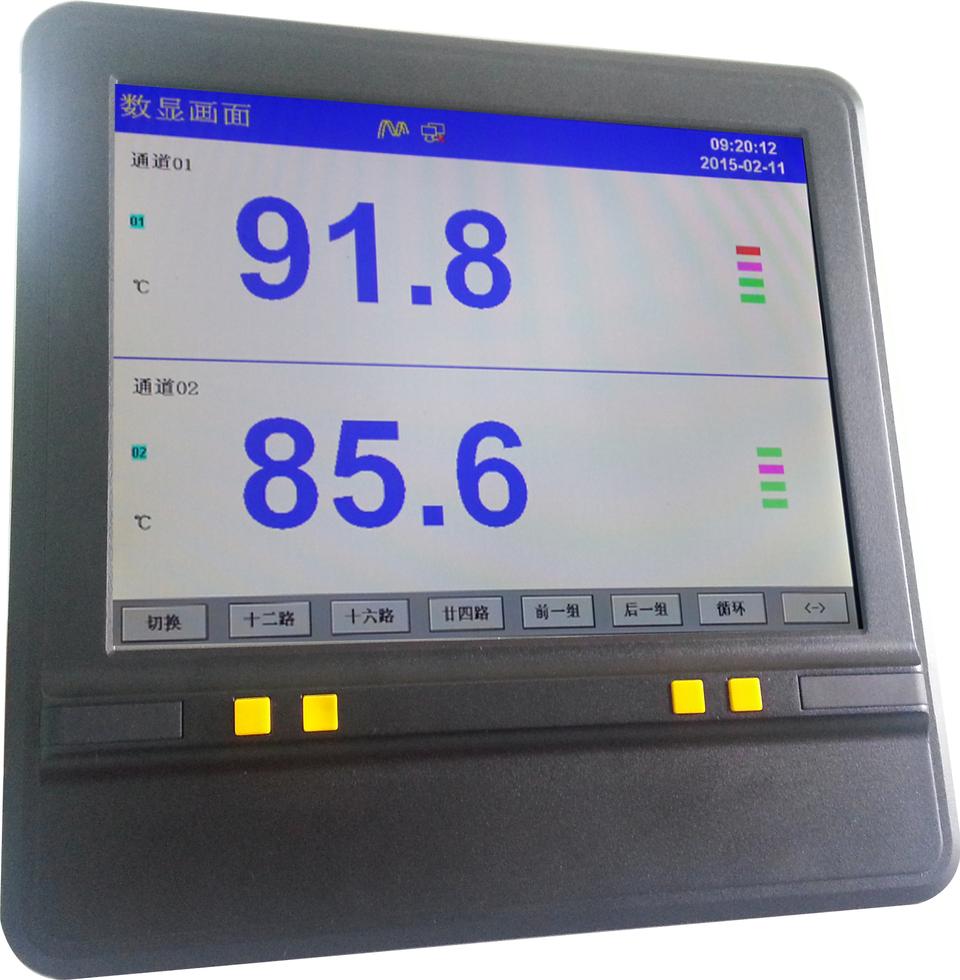

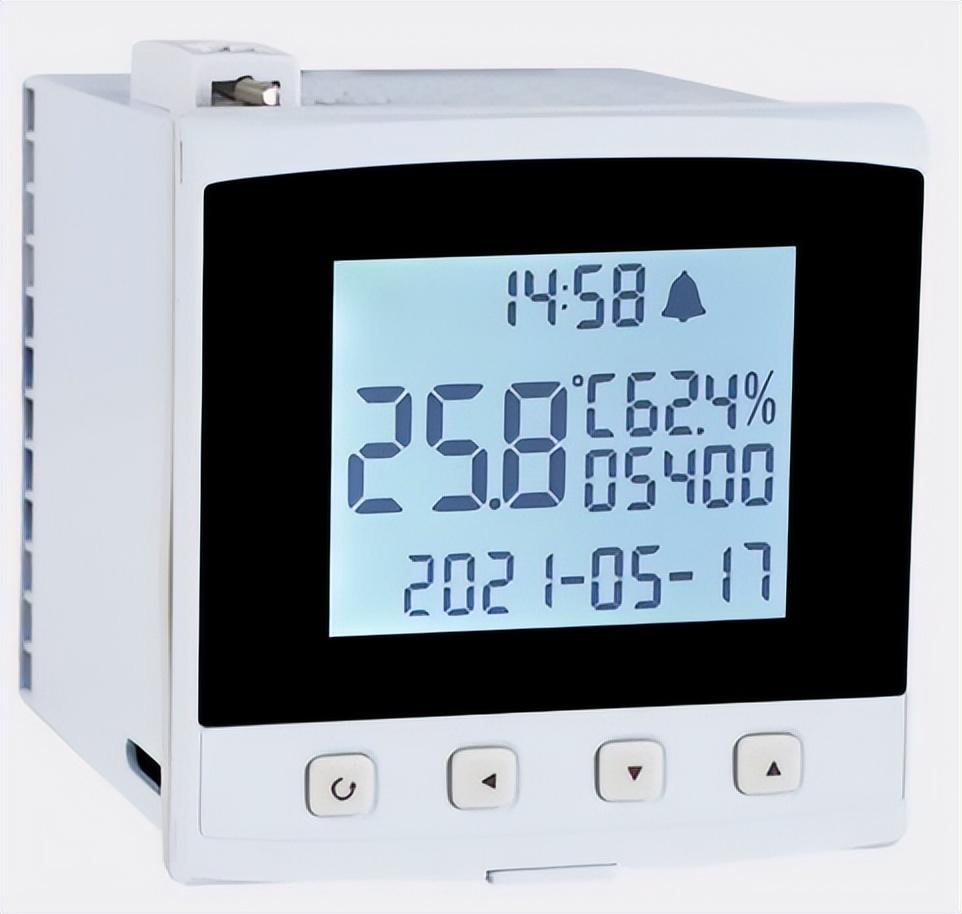

溫濕度顯示器

3．2主控板

主控板安裝于一個機箱內，機箱的后面板用來輸入電源，接傳感器，連接與PC機的RS485接口。由多個接線端子，下面介紹各個接線端子的定義。

圖中，KA1為加熱控制繼電器接線端子（兩個），KA2為通風控制繼電器端子（兩個），2A、2B、GND為外接溫度濕度傳感器的RS485口，1A+、1A-、GND為接PC機的RS485端口，在接RS485時，注意1A或2A要接對應的RS485的正端，1B或2B要接對應RS485的負端。

4安裝調試

（1）按圖3將電源、繼電器、RS485、及傳感器的連線接好。

（2）將顯示板與主機板之間的電纜接好。

（3）根據傳感器接入的位置，設置控制板內地波段開關。

（4）上電，第一排數碼管顯示“--------”，并根據波段開關的選擇來讀取傳感器的值。并在第一排數碼管上分別顯示序號、溫度值、濕度值。第二排數碼管顯示溫度上、下限，濕度上、下限。

（5）當溫度低于設定的下限時，會接通加熱繼電器，使加熱器工作。當溫度高于上限時，停止加熱。

（6）當濕度高于設定的上限時，會接通通風繼電器，使通風機工作。當濕度低于下限時，停止通風。

（7）一直按“設置”鍵，直到數碼管顯示“P1”，表示已進入?yún)?shù)設定狀態，進入?yún)?shù)設置狀態后，可以修改溫度/濕度的上、下限值。數碼管顯示P1，表明此時可以按“+”或“-”鍵來修改溫度的上限，修改完后，可以再按“設置”鍵，數碼管顯示“P2”，此時可以修改溫度下限。再按“設置”鍵，數碼管顯示“P3”，可以修改濕度上限，按“設置”鍵，數碼管顯示“P4”，此時可以修改濕度下限。如果修改完畢或不修改，可以按“運行”鍵進入工作狀態。修改后的參數會自動保存，斷電后不會丟失。

（8）檢測儀可以通過RS485與計算機通訊，具體的通訊協議詳見“程序示例”。
