LGM-118彈道導彈（美國研制的地地洲際彈道導彈）

導彈介紹

“和平衛士”洲際彈道導彈是美軍曾部署過的威力最為強大的，同時也是精確度最高的導彈，射程可達11100千米。每枚“和平衛士”導彈可以攜帶10個彈頭，每個彈頭都有獨立的再入系統，能夠打擊世界任何地方的目標。

美國從1979年開始部署“和平衛士”戰略核導彈系統。到1988年該導彈系統基本部署完畢時，美國共擁有了50枚“和平衛士”導彈?！昂推叫l(wèi)士”導彈系統從其部署一開始就是為了對那些企圖向美國及其盟國進行核攻擊的侵略者產生威懾作用，讓侵略者意識到任何形式的核攻擊都會導致所謂“相互確保摧毀”（MUTUAL ASSURED DESTRUCTTON），即美國會對其進行同歸于盡式的報復性攻擊。

每枚“和平衛士”洲際彈道導彈的價格約為7000萬美元。據估計，這50枚“和平衛士”導彈退出服役將為美空軍現在至2010年這段時間內節省6億多美元經費。

導彈發展

歷史背景

1966年，美國空軍開始研究LGM-30民兵洲際彈道導彈的后繼型號。1966年4月，新洲際彈道導彈研制計劃正式啟動，賦予導彈武器系統名稱為120A-AICBM（英文原文：Advanced Intercontinental Ballistic Missile，譯文：先進洲際彈道導彈），同年7月指定確定新導彈編號為BGM-75A彈道導彈。BGM-75被設計為一種大型固體火箭發動機導彈，在獨立再入飛行器中有10～20枚核彈頭。導彈將部署在加固的地下發射井或移動火車上。

1967年，AICBM計劃沒有得到美國國防部長的批準而被取消。

根據20世紀70年代初美國核戰略研究認為，研制新型LGM-118導彈導彈對于全面推行美國政府關于遏制蘇聯的國家戰略是至關重要的。LGM-118導彈的那種迅速打擊軍事力量的潛力具有實現“靈活反應”戰略方案所需要的特性，而靈活反應則是美國戰略最本質的特點。在美國已有的戰略武器系統中，LGM-118導彈具有很高的精度和快速反應能力，能使蘇聯最堅固、最有威脅性的核力量以及其有關控制設施立即處于危險之中，盡管蘇聯這類目標的加固強度大多已超過原有的水平。從作戰的角度分析，LGM-118導彈使美國具有在戰爭最階段挫敗蘇聯核攻擊的能力，并能在很大程度上使蘇聯喪失對第一次打擊獲得成功的信心。正式在此背景下，LGM-118彈道導彈研制重新啟動。

研制歷程

1972年，美國戰略空軍司令部重新提出研制LGM-30彈道導彈（民兵3）的后繼型號，希望擁有一種可摧毀多個硬目標、生存能力強且命中精度高的新型導彈，以確保在20世紀80年代的核優勢。該項洲際彈道導彈研發計劃，移動MX彈道導彈（即后來的LGM-118和平衛士）。美國空軍與錫奧科爾公司簽訂合同論證導彈發動機部件。

1973年，該計劃被正式命名為“LGM-118彈道導彈計劃”，成立LGM-118彈道導彈計劃局，主要任務為研究新型洲際彈道導彈所需的關鍵技術。

1979年6月，時任美國總統卡特批準項目進入全面研制階段。同年9月，確定了整個武器系統的研制方向，開始了全面研制工作。

1982年9月，LGM-118導彈推進系統的飛行驗證試驗完成。

1983年6月，LGM-118導彈首次飛行試驗完成。

1984年，LGM-118彈道導彈項目轉入全面研制與生產階段。

1985年8月，LGM-118彈道導彈首次從地下井內成功發射，是該導彈的第九次飛行試驗成功。

1986年9月，美國沃倫空軍基地部署第一枚LGM-118彈道導彈。同年12月，LGM-118彈道導彈開始裝備部隊，具有了初始作戰能力（亦曾有資料將該導彈稱為LGM-118A彈道導彈）。

截至1993年，50枚LGM-118彈道導彈完成全面部署。但由于同年美國與俄羅斯達成《關于進一步削減和限制進攻性戰略武器的協議》，LGM-118彈道導彈從2002年起逐步撤裝。

2005年9月19日，最后一枚LGM-118彈道導彈正式退役。

就像是Ｂ－１戰略轟炸機一樣，和平使者導彈系統開銷了龐大的費用并引起許多年來眾多的，卻對西方防御或威協一點幫助都沒有的爭議。即使需要替代義勇兵洲際彈道導彈的理由是自明的，生產這型導彈也沒有問題，但是爭議點是在于如何部署它。有一派意見是使用飛機，1974年義勇兵曾從C－5運輸機上以降落傘方式投擲下來，在下降中導彈啟動引擎并成功爬升起來。后來，焦點又集中在地面部署，使用公路機動卡車或在地下隧里的鐵路貨車。

“和平衛士”洲際導彈

里根政府在1982年5月核準了緊密部署計劃：百枚導彈部署在直徑6公里范圍內，彼此間距500米。然而，在此同時，50枚和平使者導彈部署進懷俄明州華倫空軍基地內，前義勇兵三型導彈掩體中。

導彈部署

1987年計劃只部署50枚導彈來取代義勇兵三型導彈，并使用其掩體。到了該年年底已有14枚完成在華倫基地上的部署。根據當時國防部長溫伯格所提出的幾項可行的部署計劃，里根政府計劃再取得另外50枚導彈的授權。

導彈使用

和平使者洲際彈道導彈裝載的W－87型核彈頭當量在335000噸，其圓周公算偏差值在0.05海里（100米）可說是現今最精確有效的彈頭。它被認為有足夠的能力摧毀任何強化工事目標，包括特別強化的陸基洲際彈道導彈掩體及首長的防護掩體。

技術特點

總體設計

LGM-118彈道導彈包括頭部、整流罩、釋放艙和彈體。整流罩由三段圓錐殼體組成，既能適合彈體的大直徑和容納10個子彈頭，又能使導彈長度縮短、質量減小。釋放艙外形呈圓柱形，直徑與彈體相同，起承載和釋放子彈頭的作用。子彈頭為10個MK21分導多彈頭，放在釋放艙上面的整流罩內。導彈彈體呈圓柱形，由四級組成，其中前三級為固體燃料助推級，第四級為液體燃料末助推級。全彈除整流罩外，外表面均包覆一層防護層，用于在發射期間保護導彈不受塵埃、碎片、核輻射的浸蝕和破壞。

LGM-118彈道導彈整個彈體平時裝在發射筒內，可從地下井或機動發射車進行冷發射。由于研制過程中采用了一系列減輕結構質量的措施，LGM-118彈道導彈的投擲質量約是“民兵”導彈的4倍，而起飛質量僅比后者多出約1.5倍。

動力裝置

LGM-118彈道導彈所有三級固體火箭發動機的殼體均由輕質高強度的“凱夫拉”纖維制成，由于殼體的重量輕，強度大，從而可提高推進劑質量比和燃燒室壓力。推進劑重量與發動機總重之比達到0.92以上，一、二級發動機的燃燒室壓力分別高達每平方厘米98.4千克和84千克，進而提高了發動機效率。

導彈二級發動機的推進劑采用當前綜合性能最佳的端經基聚丁二烯復合推進劑（HTPE）。第三級發動機采用能量和力學性能更佳的硝酸酷增塑聚醚〔NEPE）推進劑。二、三級發動機還采用了可延伸噴管，既縮短了發動機長度，以使二、三級發動機的總沖量分別增加2.38%和5.7%。所有三級發動機噴管的喉部和入口段均用整體三維碳/碳復合材料制成，結構簡單而且耐燒蝕。三級發動機的推力向量控制的執行機構全都采用燃?xì)鉁u輪液壓作動系統。

導彈第四級（又稱末助推段）的作用是在第三級分離后，用來調整釋放艙的姿態和釋放子彈頭。它是在“民兵3”彈道導彈末助推級基礎上改進而成的。第四級里裝有一臺小型軸向主發動機、8臺小型姿控發動機和制導系統，總重約1350千克，外殼由鋁合金制成，外面有一層鋼網石英布核輻射防護層。軸向主發動機用來產生軸向推力，8臺姿控發動機中2臺用于俯仰控制，2臺用于偏航控制，4臺用于滾動控制.這些發動機均用鉑合金制成。推進劑為四氧化二氮和一甲基腆，重760千克，分別裝在兩個鋁制貯箱內，利用高壓氦氣擠壓貯箱內的金屬薄膜，將推進劑壓入燃燒室。該發動機能多次啟動，以逐個釋放子彈頭。各彈頭落點間的最大散布距離縱向可達1600千米，橫向可達800千米。

制導控制

LGM-118彈道導彈的制導系統由慣性測量裝置、電子與計算機組件、導彈火工品解保開關、電源、飛行冷卻劑貯箱等組成，總重約216千克。這些組件裝在一個抽屜式機匣里放在第四級的一個艙口內，便于快速更換，并可簡化核輻射屏蔽的設計。

慣性測量裝置采用高級慣性基準球，其實際上是一種浮球平臺，結構比較復雜，總重約52千克。球體本身由整塊鉑經400多道工序加工而成，強度大，重量輕，大小同籃球差不多。球體靠氟里昂液體懸浮在由兩個半球形不銹鋼薄殼內，提供了“無振”和“恒溫”的理想環境，并能全姿態工作。在浮球三個垂直軸的6個儀表腔內分別裝有3個高精度陀螺和3個比力積分接收器。陀螺轉子采用氫氣軸承，由于改進了熱量及質量的平衡，使陀螺的漂移率減小了一個數量級，并采取了抗核加固措施。比力積分接收器是“民兵3”導彈的擺式積分加速度表的改進型，精度提高了一個數量級。

制導控制系統共有4500塊中規模集成電路，其中一半用于飛行彈道計算，另一半用于飛行控制任務。制導計算機是一種抗核加固的隨機存取數字計算機，重約63千克，計算速度為1.85萬次/秒，是“民兵3”彈載計算機的5～6倍，其電路加固程度也比“民兵3”計算機高一個數量級。（一說，彈載計算機運算速度為18.5萬次/秒）。

浮球平臺具有自主校準和對準能力，制導系統還能通過計算機進行誤差補償。

彈頭裝置

LGM-118彈道導彈的彈頭再入系統，包括整流罩、釋放艙和彈頭三部分，長4.4米，重約2250千克。整流罩用于在助推段飛行時保護彈頭，以防自然環境和核環境的影響。它由三段不同錐度的鈦合金錐殼用電子束焊接而成，重約340千克，端頭由鉻鎳鐵合金制成。整流罩在第三級發動機工作后不久，大約在100千米高空、加速度為4.59時，靠裝在端頭的小火箭拋掉。

該導彈釋放艙用于支承和釋放彈頭，其形狀象一個輪盤，中間有一個大輪毅同9根輻條相連，以增加結構強度。在每一輻條上裝有一個彈頭，另一個彈頭裝在中間。彈頭用三個爆炸螺栓固定。當三個爆炸螺栓同時引爆時，彈頭即被軟釋放，釋放艙連同第四級一起后退，然后，彈頭上的兩個小火箭點火，使彈頭旋轉以保持穩定。接著，第四級的軸向主發動機點火，使釋放艙運動到另一位置，釋放第二個彈頭。如此反復進行，直到所有彈頭都釋放完為止。在中心輪毅上裝有一個電子組件，用以將制導控制系統的信號傳給彈頭。它由信號分配器、保險/解保裝置、目標裝定器及彈頭程序器等組成。

LGM-118彈道導彈彈頭代號為MK21，外形為一細長錐體，長1.75米。底部直徑0.55米，端頭半徑36毫米，半錐角8.2度。它由再入防熱殼體（MK21）、旋轉穩定系統、解保及引信系統、天線和微電子器件等組成。MK21的端頭由細編碳/碳織物制成。殼體結構材料為鋁合金，外部防熱材料為碳/酚醛。彈頭內置W87型核彈頭的原設計最大威力為50萬噸TNT當量，根據美國國防部要求，為節省裂變材料，調減為30萬噸TNT當量。MK21的抗粒子云浸蝕性能和抗核電磁脈沖能力均有所改進。W87型核彈頭能更有效地利用核材料，并采用了純感高能炸藥和先進的保險裝置，比較安全。此外，還采用了新的彈道長度引信，不容易被干擾。

W87型核彈頭，有五種不同起爆方式可供發射前根據任務要求選擇裝定：高空爆炸、中等高度空爆、低高度空爆、近地面爆炸及地面接觸爆炸。W87型核彈頭的五種不同的起爆方式，采用了“安全”的核彈頭設計，能抗沖擊和高溫。在LGM-118彈道導彈退役后，W87型核彈頭被用于LGM-30G彈道導彈（民兵3）。

性能數據

LGM-118彈道導彈參考數據：

服役動態

發射試驗

• 飛行試驗

• 事故情況

2004年7月21日，一枚沒有裝備彈頭的LGM-118（和平衛士）洲際彈道導彈在美國太平洋時間21日凌晨1時左右從范登堡空軍基地成功發射。此次發射的導彈攜帶有8個未加武裝的再入飛行器，這些飛行器大約飛行了4800英里到達位于里根試驗場的預定目標。

列裝部署

1987年，根據美國軍方要求，計劃部署50枚LGM-118彈道導彈來取代民兵3導彈，并使用其掩體。該年年底已有14枚完成在華倫基地上的部署。根據時任國防部長溫伯格所提出的幾項可行計劃，里根政府計劃再取得另外50枚導彈的授權。

機動設想

1991年，美國對已經部署在民兵3彈道導彈地下發射井中的50枚LGM-118彈道導彈，計劃耗資200億美元，從1992年開始改成鐵路機動部署方式，原來預計1994年具備作戰能力。如該計劃實現，LGM-118導彈就成為美國第一種機動發射的洲際彈道導彈。對計劃移動部署的LGM-118彈道導彈，美國軍方曾采用MGM-118A彈道導彈的編號。

MGM-118A彈道導彈的鐵路機動部署方式采用待機陣地的布局。平時，裝載導彈的列車隱藏在待機陣地的掩體（陣地上建有四個并排的掩體）內，并隨時處于戒備狀態。待機陣地將建在美國空軍的七個基地上，50枚導彈分別裝在25列火車上，每列火車裝載2枚導彈。當形勢緊張或出現非正常的軍事活動征兆時，導彈發射列車接到戰略預警命令后，立即從七個基地以平均時速48千米的速度（最大時速可達80千米）開出，12小時后，25列火車可疏散在11萬千米的鐵路線的任何位置上。如果這些列車遭到蘇聯150枚各攜帶10個彈頭的SS-18洲際彈道導彈的攻擊，MGM-118A彈道導彈的生存概率仍可達90%。若來不及疏散，只要打開車廂頂蓋，也可以在待機陣地發射導彈。由于美國后來取消機動部署彈道導彈計劃，所以MGM-118A導彈并未投入生產。

退出現役

LGM-118彈道導彈從部署起，就是為美國“確保相互摧毀”的核威懾戰略服務的。按照美方觀察，正是LGM-118導彈系統的這種核威懾作用在一定程度上推動了冷戰的結束。這種核威攝促成了當時美蘇間的“核平衡”，使得數十年中沒有爆發核危機與核戰爭，LGM-118導彈的“和平衛士”也正因此得名。美軍認為確實應當銷毀這些“和平衛士”，而這些核導彈的銷毀本身也恰恰證明了其核威懾作用的勝利。

2001年，美國政府決定調整美國的核戰略，在保證本國及盟國安全的前提下，把核武器數量由約6000枚削減為1700～2200枚之間。

2002年10月，美空軍開始執行這項為期3年的消減計劃，地處懷俄明州的50枚陸基LGM-118彈道導彈也在削減之列。因為維持LGM-118導彈系統費用龐大。據估計，這50枚LGM-118導彈退出服役將為美空軍從2005～2010年內節省6億多美元經費。

2002年10月3日，美國現役的50枚LGM118彈道導彈正式開始退出現役。值得注意的是，美國只是將LGM-118彈道導彈退出現役．并未說明其最終去向，而美國國防部在2004年2月公布的《未來戰略打擊力量》報告中，建議將退役的LGM-118彈道導彈換裝常規彈頭，作為未來戰略打擊力量保存下來。外界估計退役的LGM-118“和平衛士”導彈很可能只是原裝封存以備后用，也就是說隨時可能再次服役。

“和平衛士”洲際導彈

2002年10月美空軍開始執行這項為期3年的計劃，即使地處懷俄明州的50枚陸基地下井發射的“和平衛士”導彈解除警報狀態退出現役。作為空軍延長戰略武器壽命計劃的一部分，“和平衛士”洲際彈道導彈的彈頭將轉交給“民兵Ⅲ”洲際彈道導彈。

美國最后一枚“和平衛士”洲際彈道導彈于9月19日在沃倫空軍基地被拆毀。這標志著美空軍所有“和平衛士”洲際彈道導彈全部正式退出服役。美國部署該型導彈的最后一個中隊，即第400導彈中隊也隨之撤編。該中隊的部分導彈發射人員將接受發射訓練并仍在該基地執行“民兵Ⅲ”型洲際彈道導彈發射任務，另一部分人員則將被調整到其它地方的空軍單位工作。

據悉，美軍目前在沃倫空軍基地共部署有150枚“民兵Ⅲ”型洲際彈道導彈。

總體評價

采用冷發射技術

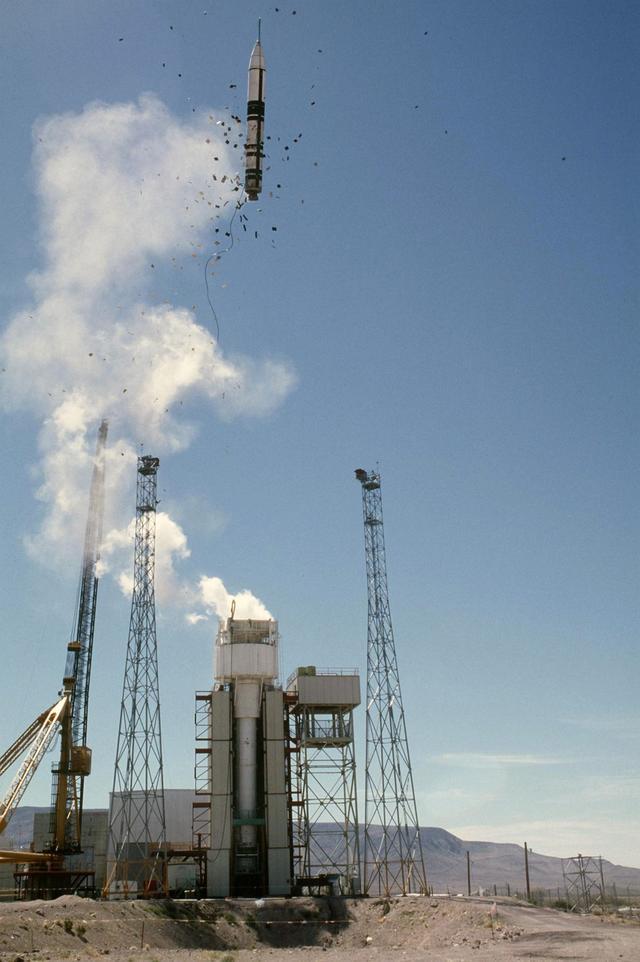

LGM-118導彈先利用燃?xì)?蒸汽從發射筒彈出，然后第一級發動機點火。冷發射不僅可使導彈獲得一個初始速度，而且還可避免發射井被燒壞。

LGM-118彈道導彈的高性能是大量采用先進技術的結果。該導彈具有打擊硬（點）目標能力，是世界上精度最高的洲際導彈。（“中國青年網”、《世界導彈大全第三版》《航天》評）^[1]
