耐磨復合鋼管是由普通鋼管（Q235）及高耐磨合金構成，即將高耐磨合金通過特殊的堆焊熔敷工藝與基材冶金結合，在鋼管內壁形成一層3-6MM的耐磨合金層，硬度為58-67HRC.

性能

耐磨性，耐高溫性，和耐沖擊

產品介紹

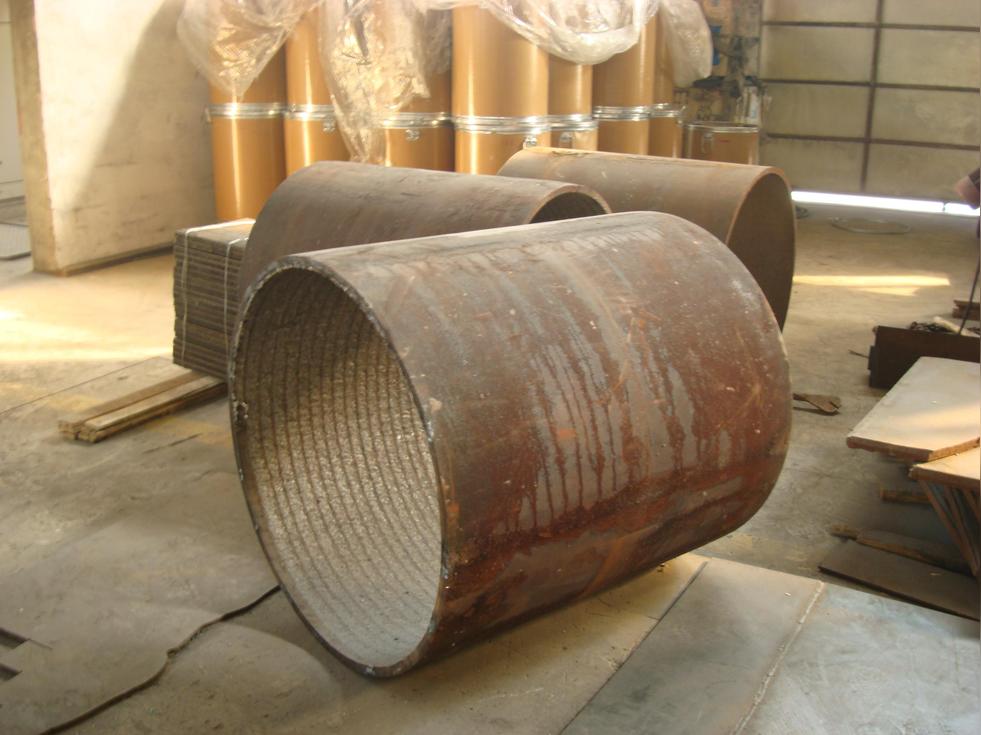

耐磨復合鋼管

高耐磨復合鋼管既有優(yōu)異的耐磨性，耐高溫性，和耐沖擊性能，又具有很好的韌性，抗機械沖擊性能優(yōu)良，可焊接性好，易安裝。特別適合用于高寒高溫環(huán)境下得耐磨損，沖擊。如電力，冶金，煤炭，礦山，水泥等行業(yè)物料輸送。該產品與普通鋼管相比使用壽命20~25倍，其他耐磨管相比使用壽命3倍，減少經濟成本。

產品性能

耐磨性

采用國際先進水平的數控全自動內壁堆焊碳化鉻合金體系，具有優(yōu)異的抗磨粒磨損性能，采用冶金熔合的方法，耐磨層與基材實現(xiàn)冶金結合，即原子間結合。耐磨層厚度1~20 mm, 耐磨性大大高于熱處理耐磨鋼、離心鑄造耐磨鑄鐵，耐磨性是普通鋼管的20-30倍左右，是鑄造耐磨管的5-10倍左右。

抗沖擊性能

由于堆焊耐磨復合鋼管的基管采用塑性很好的低碳鋼管，與耐磨層間是冶金結合堆焊成一體，在受沖擊的過程中可以吸收大量能量，因而，具有很強的抗沖擊性能和抗裂性能，可以應用到振動、沖擊較強的工況條件下。由于離心鑄造的基管與耐磨層之間為鐵水離心澆鑄而成，所以基管與耐磨層間是脫層物理結合，因而耐磨層韌性很差，與基管結合強度很低，在裝卸、安裝、生產運行過程中受到沖擊時耐磨層容易斷裂、脫落。

工藝性

在普通鋼管內壁（直徑80mm以上）或是外壁（直徑不限），采用耐磨管堆焊機直接堆焊一層高碳高鉻的耐磨層。

加工性能

堆焊耐磨復合鋼管可以制成標準尺寸的管材，重量輕，加工方便靈活。由于采用軟質基管，可以用等離子、碳弧等熱源切割，可以拼焊成型，使現(xiàn)場焊接工作變得省時、方便。因而這種材料符合目前國際制造業(yè)采用以焊接結構代替鑄造結構，降低結構自重的主流。

高的性價比

使用堆焊耐磨復合鋼管制造工件的造價較離心鑄造耐磨管有所提高，但工件的使用壽命增長，綜合考慮維修費用、備件費用和停機停產、安全因素等損失，其性價比較離心鑄造耐磨管提高5-8倍。

化學成份和力學性能和金相
CSiMnCrother
4.0～5.50.5～1.50.5～2.524.0～30.0≦2.0

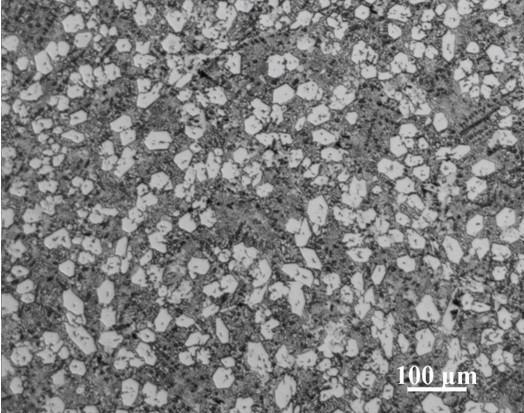

金相

耐磨復合鋼管

使用優(yōu)勢

1．提高經濟效益：減少停機時間提高設備運轉率，提高設備作業(yè)率，減少停產檢修損失，提高產能，增加效益 　2．降低生產成本：維修成本，減少磨耗使設備產能降低及耗電增加的損失，減少工人數量，一次投資長期受益，性價比高； 　3．改善生產環(huán)境：大大降低磨耗破損落料而污染環(huán)境，避免跑冒滴露，有利環(huán)境保護，有利于廠區(qū)清潔； 　4．保護工人健康：減少惡劣環(huán)境工作時間，減少高空和狹小空間作業(yè)，降低工作強度 　5．社會效益顯著：大大減少普通鋼板材料使用，科技進步帶來綜合社會效益。耐磨鋼板耐磨層厚度3-12㎜，耐磨層硬度可以達到HRC60-67，耐磨性能是普通鋼板的15-20倍以上，是低合金鋼板性能5-10倍以上，是高鉻鑄鐵耐磨性能2-5倍以上，耐磨性遠遠高于噴焊和熱噴涂等方法。

與其他復合管區(qū)別

內壁堆焊鋼管與卷制管的區(qū)別

板只有受到卷板機強力擠壓時才能變形卷成管，因此耐磨層與基板間的粘結力就會受到嚴重影響而產生脫落、掉塊、堵死管道，耐沖擊性能、耐震動性能將大幅下降；由于基板的塑性和耐磨層的脆性因素，加之所有卷制管都有接頭，橢圓度誤差很大將是不可避免的。 　3、而我公司花巨資進口德國的鋼管內壁數控全自動堆焊設備，所用工藝為目前世界之最，徹底解決了以上的傳統(tǒng)難題，所制造的耐磨復合鋼管不僅質量優(yōu)秀，而且制造管的價格僅為板的價格，讓用戶實實在在提高了品質、降低了成本。

堆焊與離心復合鋼管的區(qū)別

離心鑄造的復合耐磨鋼管長度不宜過長，一旦超過1.5米，澆鑄層即產生厚薄不均，其耐磨性將大打折扣，脫落現(xiàn)象時有發(fā)生，將給客戶帶來不可估量的經濟損失。而堆焊耐磨復合鋼管是直接在鋼管內壁數控全自動堆焊而成，單件管長度為0.5米-12米，通過冶金結合徹底消除了離心鑄造帶來的各種質量問題和安全隱患
