洗石機（用于砂類產品的去除雜質的機器）

機器概念

洗石機又叫洗砂機，主要用于砂類產品的去除雜質（如粉塵）的機器，因較多是用水洗的方法，故稱為洗石機。其中，這里的石更多的是指砂子，所以也被稱為洗砂機。因其外觀和原理不同，也被稱為螺旋洗石機,滾筒洗石機，水輪洗石機，震動洗石機等。

洗石機

機器分類

洗石機可大體分為螺旋洗石機,滾筒洗石機,水輪洗石機，振動洗石機。

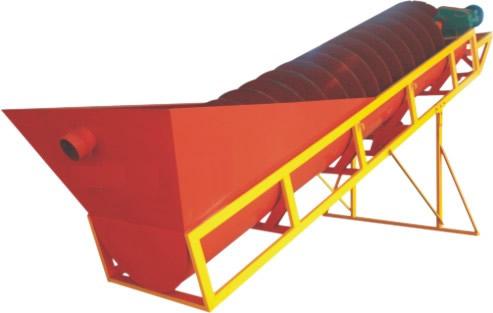

1.螺旋洗石機是使用螺旋推進石子而使石子與水和泥土分離，因而石子干凈但產量略低。

2.滾筒洗石機是讓石子在滾筒中隨滾筒的轉動互相碰撞。摩擦，翻滾。并加高壓水槍噴洗，因而需水量大，但產量大。

3.輪斗洗石機近幾年新興的一種水洗設備。它即可以洗沙、又可洗石子，用途廣泛社會需求量大。

4.振動洗石機是大規格石料清洗用的專業設備，產量高用水少。

機器操作

1.?開洗石機前，必須對各潤滑點檢查，是否有足夠的潤滑脂，連接螺栓必須緊固，各螺旋葉片必須緊固。

2.?啟動電機后，一定要等運轉正常后，才能開始逐漸加料。

3.?停止運轉前必先停止加料，待箱槽內所有物料排盡之后，才能停止電機。

4.?應經常檢查洗石機螺旋的磨損情況及時更換，以免因螺旋損壞而造成不必要的損失。

1.該機結構簡單，葉輪傳動軸承裝置與水和受水物料隔離大大避免了軸承因浸水、砂和污染物導致?lián)p壞的現象發生。

2.該洗砂機（洗沙機）用于砂石場洗砂時與傳統的螺旋洗砂機相比有明顯優勢如下：

a.?中細砂和石粉流失極少，所洗建筑砂級配和細度模數達到國家《建筑用砂》《建筑用卵石、碎石》標準。

b.?該機除篩網外幾乎無易損件。

c.?使用壽命長，長期不用維修。

機器安全規則

1.洗石機在啟動前先用手旋轉轉子，檢查機器各部有無異?，F(xiàn)象。

2.使用單位應根據現場具體情況，在三角皮帶上安裝防護設備后，才能運轉。

3.洗石機運轉時不可進行修理及清理工作，嚴禁開機檢修。

4.不得加入超過規定尺寸之料石。

5.機器應按固定方向旋轉，不得反向旋轉。

6.在機器運轉時，如發現有不正常的振動或響聲時，應立即停止加料，待箱內物料排盡后，立即停止電機，停機檢查，排除故障后，才能繼續運轉。遇緊情況先停止電機，在開機前必須清除腔內物料，空載啟動。

7.洗石機工作場地不應堆放雜物，并必須有足夠的光線的照明設備。

機器性能特點

螺旋洗石機適用于建筑工地、砂石料場、預制廠、水電建設工地、河卵石、人工開采山石等各種原料的脫泥、除粉的系列流水作業。經該螺旋洗石機清洗作業過的石料，泥土、石粉含量低于1%。對于大型立交橋橋墩、橋面；鐵路、公路隧道；高層大型樓房建筑等高等級高標準建筑行業非常適應。極大的增強了水泥砼的凝固強度和堅固的結構力度。該機可對0-70mm以內的石料進行清洗作業。

1.整體性：除成品料堆料皮帶機外，所有系統都集成于一個整體框架內，既保證了設備的整體性又留有適度的維修保養和巡視空間。高度整體性便于施工現場存放或轉場運輸，便利和安全。

2.工作可靠性：其核心的洗石系統采用攪拌機的攪拌原理，原料在攪拌筒內受連續螺旋葉片翻滾、推擠及?　　物料間相互磨擦作用，作用強烈自然可靠性高。

3.使用經濟性：

①儲料斗容量達8M3,使裝載機合理安排主設備（如攪拌站）與洗石機的上料時間，避免裝載機在不同上料?　　點及原料間頻繁換位，儲料斗口寬度大于3米，也使裝載機輕松上料，降低勞動強度。

②設有清水自動補償和成品料離機時再淋洗、於泥排放功能的水槽。

4.成品石料可堆放也可入倉或斗（如：投入配料機石料斗）

安裝與維護

機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職人員進行值班檢查．

一。機器的維護：

1、軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關系，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處

（1）轉動軸承

（2）軋輥軸承

（3）所有齒輪

（4）活動軸承、滑動平面．

2、新安裝的輪箍容易發生松動必須經常進行檢查．

3、注意機器各部位的工作是否正常．

4、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件．

5、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動，以致發生嚴重事故．

6、軸承油溫升高，應立即停車檢查原因加以消除．

7、轉動齒輪在運轉時若有沖擊聲應立即停車檢查，并消除

技術參數

型號Model

WCD-1500

WCD-1118

WCD-914

WCD-762

WCD-610

WCD-508

螺旋直徑Screw?Diameter(mm)

1500

1118

914

762

610

508

槽體長度Length?of?Tub(mm)

10512

9554

7815

7620

7225

6705

洗選粒度Washing?Granularity(mm)

≤10

≤10

≤10

≤10

≤10

≤10

生產能力Capacity(t/h)

130-220

100-175

75-100

50-75

40-50

20

螺旋轉速Speed?of?Screw(rpm)

13

18

20

26

32

38

電機功率Motor?Power(kw)

18.5

15

11

11

7.5

5.5

耗水量Water?Consumption(t/h)

14-190

20-168

10-80

9-63

6-63

6-60

機器重量Weight(kg)

16580

8693

6500

5225

3800

2670

外形尺寸Overall?Dimensions(長x寬x高)?(mm)

12702x4400x5575

10808x3885x4860

8430x2604x3877

8545x2650x3862

8000×2050×1400

8000×2343×1430
