硫化氫氣體報警器（用于煤礦等行業的報警器）

概述

半導體技術硫化氫氣體探測器被設計用以監測環境空氣中硫化氫氣體的濃度，它的測量范圍從標準型的0-20/50/100ppm（可在工作現場調節）到高測量范圍型的10,000ppm。該產品采用固體金屬氧化物半導體傳感技術。傳感器由兩片薄片組成：一片是加熱片，另一片是對硫化氫氣體敏感的氣敏片。兩片薄片都以真空鍍膜的方式安裝在一個硅芯片上。加熱片將氣敏片的工作溫度提升到能對硫化氫氣體反應的水平。氣敏片上有金屬氧化物，可動態地顯示硫化氫氣體濃度的變化。其敏感性可從十億分之一到百分之一。本產品堅固耐用，在絕大多數工業環境中都能保持穩定工作十年以上。

特點

堅固耐用，對惡劣氣候有強大的耐受力

使用壽命長

全世界最長的硫化氫氣體探測器的保修期

低廉的更換及維護成本

不受長時間曝露于硫化氫環境的影響

應用領域

在哪些地方用固體氧化物半導體型硫化氫探測器最適宜？

惡劣氣候

沙漠及高溫地區

零度以下環境

熱帶亞熱帶潮濕環境

惡劣環境

遠洋作業

石油天然氣鉆井作業

硫化氫氣體經常出現的場合

安裝說明

硫化氫氣體報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)狻⒒?、油?kù)等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。

1．應用時的注意事項

硫化氫氣體報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。

(1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。

(2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。

(3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。

(4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。

(5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。

(6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。

(7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。

(8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。

2．硫化氫氣體報警器安裝的注意事項

(1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。

(2)報警器的安裝高度一般應在160—170cm，以便于維修人員進行日常維護。

(3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。

(4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。

(5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。

硫化氫氣體報警器施工

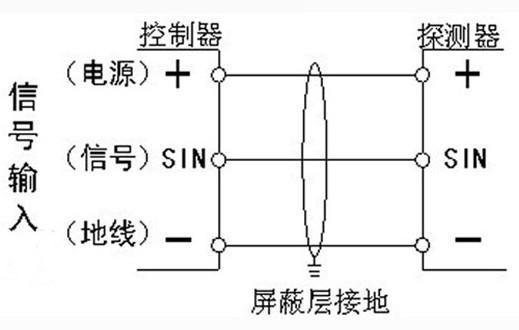

控制器采用三芯屏蔽線與探測器連接（注：?jiǎn)涡揪€徑不低于0.75mm國標線，依實際距離而定），將屏蔽層與控制器機殼相連并可靠接地。當采用RVV線纜時，應穿金屬管并將金屬管可靠接地。

硫化氫氣體報警器施工接線圖

接線方式

1.將輸入控制器端子與探測器端子對應相接

2.輸出端子與聯動設備的連接

3.當排風扇等感性設備滿足小于等于5A/220VAV條件時，

4.可直接與輸出端子相連，但盡可能的避免負載設備直接與輸出端子相連，當負載設備大于5A/220VAV時，必須外接轉接設備；

5.控制器、探測器要保證可靠的接地；

6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。

安裝位置

探測器應安裝在氣體易泄漏場所，具體位置應根據被檢測氣體相對于空氣的比重決定。

當被檢測氣體比重大于空氣比重時，探測器應安裝在距離地面(30～60)cm處，且傳感器部位向下。

當被檢測氣體比重小于空氣比重時，探測器應安裝在距離頂棚(30～60)cm處，且傳感器部位向下。

為了正確使用探測器及防止探測器故障的發生，請不要安裝在以下位置：

直接受蒸汽、油煙影響的地方；

給氣口、換氣扇、房門等風量流動大的地方；

水汽、水滴多的地方（相對濕度：≥90%RH）；

溫度在-40℃以下或55℃以上的地方；

有強電磁場的地方。

型號介紹

1、 （標準的4-20MA輸出）

是帶暗蓋的防爆型探測器。操作是通過信號變送器端面板上的指針式電表。產品是在1985年開始銷售的，多年來一直有設計方面的改進。最新的一項改進就是增加了故障診斷功能。故障診斷回路能在加熱片或氣敏片斷開時觸發發光二極管并同步地使4-20mA輸出變?yōu)?mA。傳感器信號發生回路的插入式模塊方便了產品的升級換代。

線性4-20mA輸出

傳感器故障診斷

直接反應，恒溫控制

單人遠程校準

可按探測器標準進行實地升級

2、?。▊鞲衅?， 4-20mA輸出，無干擾操作界面）

智能探測器應用軟件技術?？赏ㄟ^一個手持的磁性編程工具對在玻璃罩殼下的編程按鈕進行操作。交互、連續的校準提示顯示在16位的LCD顯示屏上。變送器的設計集成了故障診斷功能。每一種狀況都被方便地顯示出來。傳感器的信號傳送模塊是即插式的，這樣就方便了現場維護。變送器可用以替換現有的。

線性4-20mA輸出

集成傳感器故障診斷

直接反應，恒溫控制

單人遠程校準

帶傳感器工作壽命顯示

液晶顯示故障及校準狀況

無干擾的控制界面（通過手持的磁性編程工具）

簡單的菜單式編程及校準

16位字符LCD顯示，帶背光

3、

（傳感器， 4-20MA輸出，RS-485通訊接口，帶繼電器 無干擾操作界面）智能探測器是功能最齊全的硫化氫傳感器。這種智能化的傳感器應用軟件技術。采用無干擾操作界面。所有的操作都是菜單式的并可通過一個手持的磁性編程工具來進行。在系統建立方面提供了靈活的選擇余地。標準的輸出包括4-20mA輸出，RS-485通訊接口及3個報警繼電器。傳感器的信號傳送模塊是插入式的，這樣就方便了現場維護。

線性4-20mA輸出，3個報警繼電器及RS-485通訊接口

集成傳感器故障診斷

直接反應，衡溫控制

單人遠程校準

帶傳感器工作壽命顯示

液晶顯示故障及校準狀況

無干擾的控制界面（通過手持的磁性編程工具）

簡單的菜單式編程及校準

16位字符LCD顯示，帶背光

技術特點

可實地更換的即插型電子元件

所有傳感器的信號發生器元件都配有多腳插頭以方便在工作現場的快速更換或升級。鍍金插頭保證了最大的耐腐蝕性，密閉的設計為傳感器提供防潮保護。

簡單的校準　傳感器的起始校準是自動的，只需在手持的磁性編程工具上按二次并花上三分鐘的時間。不需要作零位調整。每次校準時傳感器所余下的壽命都會顯示出來。

直觀的用戶界面　除了起始校準，用戶界面還可進行測量范圍調整、加熱片及氣敏片電壓調整、校準氣體數值調整及報警點調整。在顯示屏上的“View Program Status”功能(即“看編程狀態”)顯示所有的當前參數以供瀏覽。

溫度及濕度極限

固體氧化物半導體型傳感器比任何其它傳感器對溫度及濕度的適應性都要強。在熱帶地區、沙漠地區及其它惡劣氣候條件下，它是理想的選擇。

硫化氫測試后的恢復速度

固體氧化物半導體型傳感器可承受高濃度的硫化氫曝露，且它能迅速恢復并對其功能無損害。電化學硫化氫傳感器則可能因長時間連續曝露而導致中毒和永久性的損壞。

長時間的質量保證/低的購買及維護成本

固體氧化物半導體型傳感器是業內質量保證期最長的硫化氫傳感器。公司的十年按比例的質量保證使用戶免于承擔昂貴的傳感器更換費用。十年中半導體型傳感器的更換費用只占電化學傳感器的26%。

建立系統方案

硫化氫傳感器向用戶提供了許多輸出信號選擇方案。多信道控制器以微處理器、可編程邏輯控制器、微電腦為基礎，可適用于任何系統及網絡。以下是一些典型的系統建立方案。

4-20mA

傳感器單獨直接將4-20mA信號反饋給多信道控制器。控制器重復顯示這些信號，也提供備用的繼電器和RS-485輸出。

4-20mA加本地繼電器

直接反饋到多信道控制器的4-20mA信號與繼電器的輸出信號一起觸發警報或其它反應設備?？刂破饕蔡峁﹤溆玫睦^電器和RS-485輸出。

RS-485通訊加本地繼電器

傳感器經RS-485通訊總線連接起來與繼電器的輸出信號一起觸發警報或其它反應設備。可編程邏輯控制器提供所有的數據處理、顯示及歷史記錄。

4-20mA加RS-485通訊總線

傳感器的4-20mA信號被導入　數據模塊以轉換成RS-485能處理的信號。DA-1數據模塊將數據反饋給可編程邏輯控制器。該控制器提供所有的數據處理、顯示及歷史記錄?？删幊踢壿嬁刂破骺蛇M(jìn)一步通過其它軟件經人機通訊界面與電腦相連。

工作原理

氣體檢測儀采用進口原裝安培型電化學傳感器，通常由浸沒在電解液中的三個電極構成。工作電極是用具有催化活性的金屬，將其涂覆在透氣但憎水的膜上做成。被測量氣體經擴散透過多孔的膜，在其上進行電化學氧化或還原反應，其反應的性質依工作電極的熱力學電位和分析氣體的電化學（氧化或還原）性質而定。電化學反應中參加反應的電子流入（還原）或流出（氧化）工作電極。工作電極的工作信號經運放U2放大成為儀器的輸出信號。電路同時保持工作電極的電壓使之處于其偏壓VBIAS之值。基準電極則為電解液中的工作電極提供一個穩定的電位?；鶞?zhǔn)電極電位與VBIAS比較后，在運放U1輸出電壓信號，其大小正好是產生一個與工作電極相等相反的電流信號。同時電路使工作電極與參比電極間保持恒定的電位差。測量電極只是一個完整的電化學傳感器所需要的第二電極，其主要作用是允許電子進入或流出電解液。用 途

主要用于煤礦、冶金、化工、液化氣站等行業檢測有害氣體濃度及其他工作環境中的有害氣體。

產品特點

響應時間快

操作簡單、性能穩定

液晶顯示、直接讀數

性能可靠、無需經常維護

聲光報警、校準簡便

體積小、便于攜帶

儀表和探頭分離，可在線檢測，既刻讀數（固定式）

硫化氫氣體介紹

1 理化性質

為無色氣體。具有臭蛋味。分子式H2-S。分子量34.08。相對密度 1.19。熔點-82.9℃。沸點-61.8℃。易溶于水，亦溶于醇類、石油溶劑和原油中。可燃上限為45.5 %,下限為4.3%。燃點292℃。

2 接觸機會

在采礦和從礦石中提煉銅、鎳、鈷等，煤的低溫焦化，含硫石油的開采和提煉，橡膠、人造絲、鞣革、硫化染料、造紙、顏料、菜腌漬、甜菜制糖、動物膠等工業中都有硫化氫產生; 開挖和整治沼澤地、溝渠、水井、下水道、潛涵、隧道和清除垃圾、污物、糞便等作業，以及分析化學實驗室工作者都有接觸硫化氫的機會; 天然氣、礦泉水、火山噴氣和礦下積水，也常伴有硫化氫存在。由于硫化氫可溶于水及油中，有時可隨水或油流至遠離發生源處，而引起意外中毒事故。
