KCB齒輪泵，主要有齒輪、軸、泵體、安全閥、軸端密封所組成。

外文名

KCB gear pump

材料

鋼鐵

適用于

輸送不含固體顆粒、纖維的物體

基本介紹

KCB齒輪泵

● 用途

適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。

● 結構特性

本系列齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。

泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。 ※性能曲線圖 各型齒輪泵的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。各型齒輪泵性能參數中給出的排出壓力是給出的最大的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。KCB系列齒輪油泵是有泵體、前后泵蓋、齒輪、主被動軸、軸承、安全閥和軸端密封等零件組成。KCB18.3——83.3主傳動齒輪是一對斜齒園柱齒輪，直動式安全閥。KCB200—960主傳動齒輪是四個斜齒輪組成的人字形齒輪組，差壓式安全閥。全系列齒輪油泵用三爪式彈性聯軸器與電動機組成的熱油泵機組。本系列齒輪油泵結構簡單緊湊，使用維護方便，運轉平穩，使用安全可靠。

● 適用范圍

本型齒輪油泵適用于輸送介質粘度不大于150mm2/S ，溫度不高于120°C，無腐蝕性，不含硬質顆粒雜質和纖維的重油、柴油、機械油、植物油以及性質類似的其它液體。

本型齒輪油泵主要用于石油、化工、冶金、礦山、電站等行業油類介質的轉輸、增壓、燃油噴射等以及大型機械設備中稀油循環中，在各類機械設備中均可做潤滑泵使用。

在輸油系統中可用作傳輸、增壓泵；在燃油系統中可用作輸送、加壓、噴射的燃油泵；在一切工業領域中，均可作潤滑油泵用。

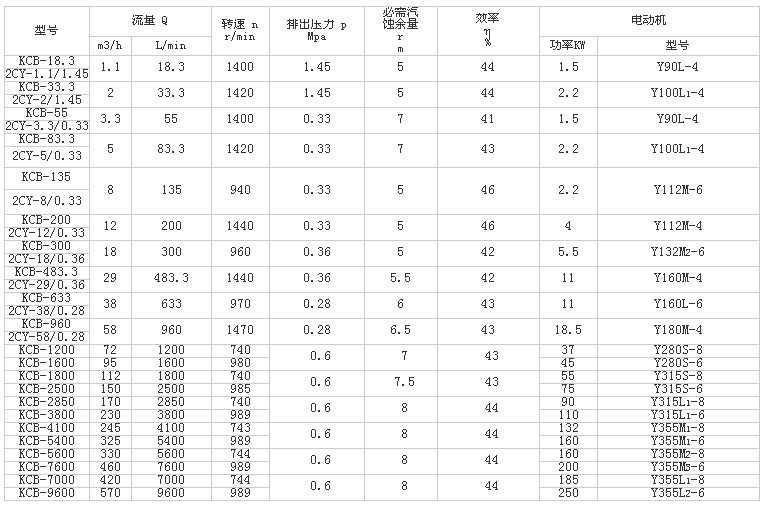

● KCB型齒輪泵性能參數

KCB齒輪泵

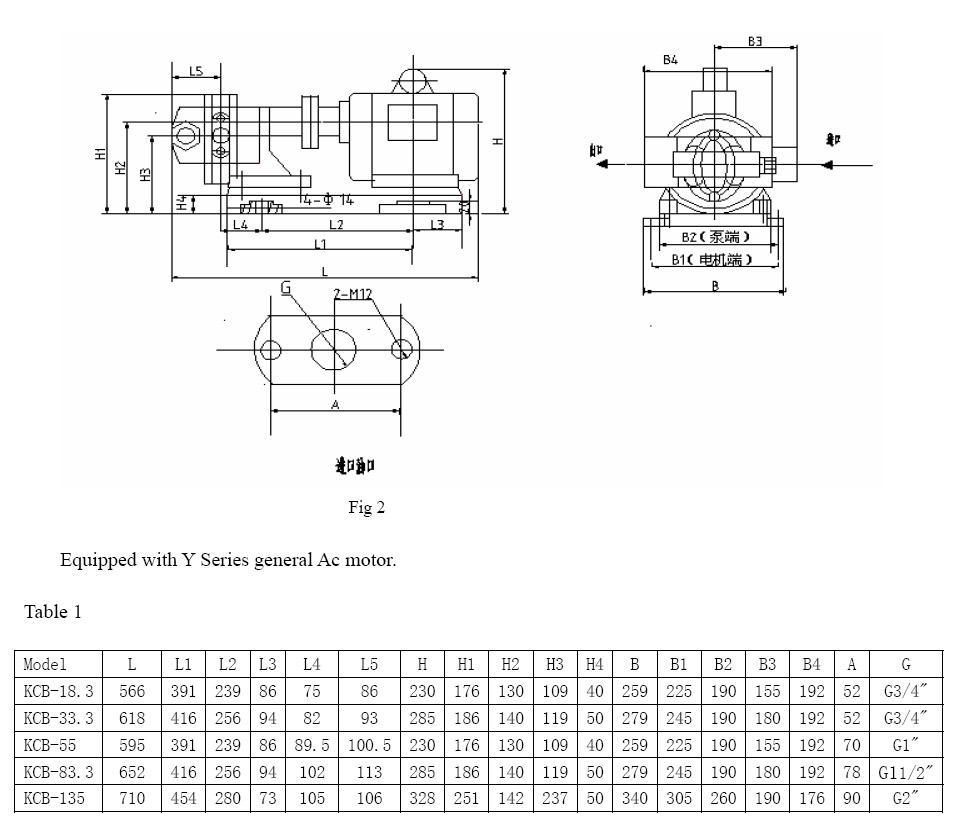

●KCB18.3-KCB135安裝尺寸圖

kcb18.3-kcb135安裝尺寸圖

KCB齒輪泵

●KCB200-KCB960安裝尺寸圖

KCB齒輪泵

KCB200-KCB960安裝尺寸圖

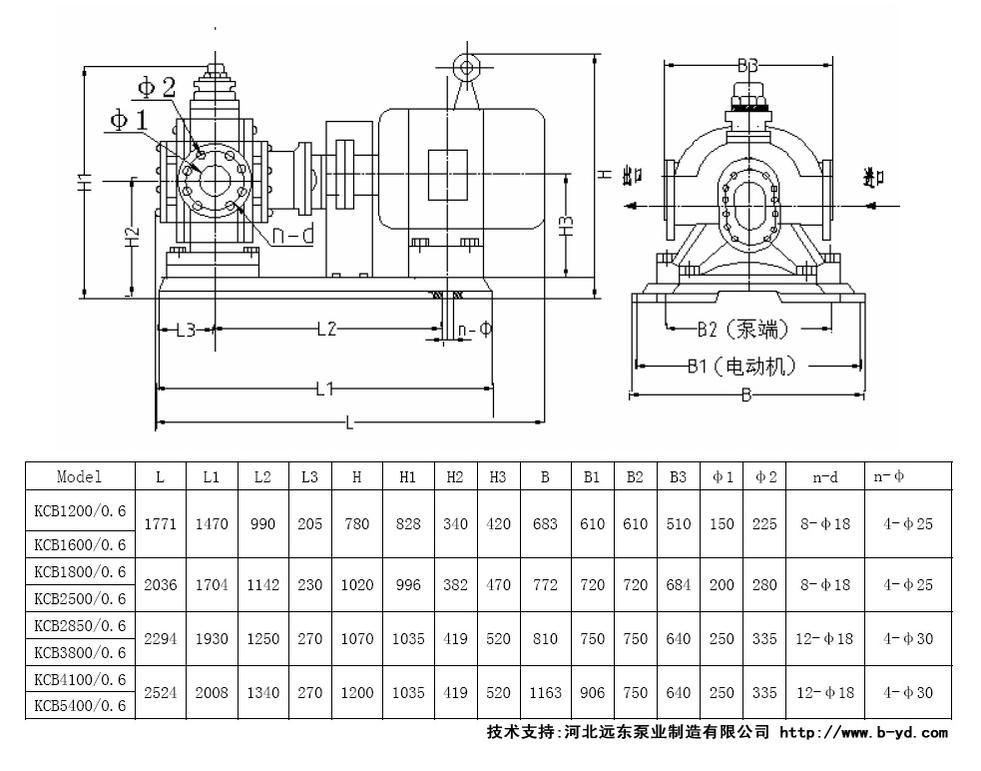

●KCB1200-KCB5400安裝尺寸圖

KCB1200-KCB5400安裝尺寸圖
