破拆器具是消防人員在滅火或救人時強行地開啟門窗、拆毀建筑物，開辟消防通道，清除陰燃余火及清理火場時的常用裝備。破折器具有手動、液壓、機動和化學切割等類型。

中文名

液壓破拆工具

油缸直徑

55mm

活塞行程

85mm

手拆器具

（一）消防斧

手動破拆工具

（二）消防鉤

（三）鐵鋌

（四）鐵鍬

（五）絕緣剪

器具

器具用途

用于發生事故時，剪斷門框、汽車框架結構或非金屬結構，以救援被夾持或被鎖于危險環境中的受害者。

主要結構

液壓剪切器主要由剪切刀片、中心鎖軸鎖頭、雙向液壓鎖、手控雙向閥及手輪、工作油缸、油缸蓋、高壓軟管及操作手柄等部件構成。

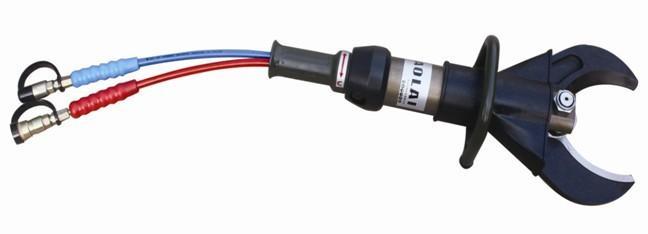

液壓剪切器

液壓破拆器具技術參數

項目單位指標

額定工作壓力MPa63

油缸直徑mm55

活塞行程mm85

質量kg≤14

最大剪切能力Q235鋼材，Φ20

操作程序

（1）連接剪切器與油泵；

（2）初次使用先轉動換向手輪，另一操作者操作油泵供油，先使剪斷器空載往復幾次，排出油缸內空氣，并充滿油；

（3）被剪材料盡量靠近剪刀根部；

（4）轉動換向閥可控制剪刀開合；

（5）工作完畢，使剪切器反向運行一小段距離，以放掉高壓油；

（6）用畢剪刀口呈微開形狀，卸掉高壓油管，蓋好防塵蓋。

液壓擴張器具

用途

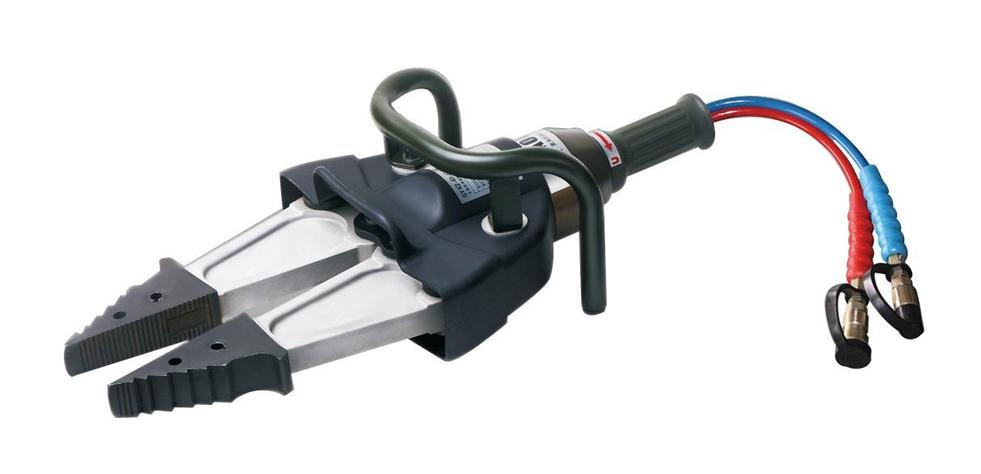

液壓擴張器

液壓擴張器是液壓驅動的大型破拆器具，在發生事故時，用于支起重物，分離開金屬和非金屬結構，具有擴張和閉合功能。主要結構

液壓擴張器主要由擴張頭、擴張臂、中心鎖軸鎖頭、雙向液壓鎖、手控雙向閥及手輪、工作油缸、油缸蓋、高壓軟管及操作手柄等部件構成。

液壓擴張器具

技術參數

項目單位指標

額定工作壓力MPa63

油缸直徑mm55

活塞行程mm85

最大擴張距離mm600

額定擴張力KN40

最大擴張力KN85

質量kg≤19

注：技術參數僅供參考

操作程序

（1）連接擴張器與油泵；

（2）初次使用先轉動換向手輪，另一操作者操作油泵供油，先使擴張器空載往復幾次，排出油缸內空氣，并充滿油；

（3）擴張器應與可靠支點接觸，保證力點在擴張頭上；

（4）轉動換向閥可控制擴張或夾持；

（5）工作完畢，使擴張器反向運行一小段距離，以放掉高壓油；

（6）用畢擴張臂呈微開形狀，卸掉高壓油管，蓋好防塵蓋。

液壓頂撐桿

用途

液壓頂桿用于支起重物，支撐力比擴張器大，但支撐對象空間應大于頂桿的閉合距離。

主要結構

液壓頂桿主要由固定支撐、移動支撐、雙向液壓鎖、手控雙向閥、工作油缸、油缸蓋、高壓軟管及操作手柄等部件構成。

技術參數

項目單位指標

額定工作壓力MPa63

油缸直徑mm45

活塞行程mm275

閉合長度mm450

最大頂力KN85

最大擴張距離mm725

質量kg≤10

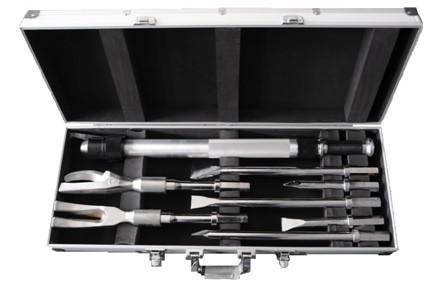

液壓開鎖器

產品說明

液壓開門器

底腳采用特種鋼制造，可提供巨大的開門力。

應用范圍:

意外事故救援

特別適用于住宅、賓館及商業樓宇的火災救援，快速打開鎖死的房門。

特點

可產生10噸的開門破壞力，與手動泵配合可產生自鎖功能。

可在有爆炸危險的場所使用，非常安全。

外型小巧、便攜，可存儲在金屬箱內，實施快速機動救援。

液壓泵

手動泵參數

項目單位指標

高壓輸出壓力MPa63

低壓輸出壓力MPam8

高壓理論排量ml/次1.8

低壓理論排量ml/次12.9

手柄力N350

儲油量l1 .7

油管長度mm3000

質量kg≤12

機動泵參數

項目單位指標

額定轉速rpm3000

高壓輸出壓力MPa63

低壓輸出壓力MPam6

高壓理論排量ml/次2.6

低壓理論排量ml/次3

油管長度m10，20，30

質量kg≤12
