智能配電儀表（智能配電儀表）

工作原理

智能配電儀表在硬件平臺上采用了DSP或者單片機的處理單元，實現了單個表計測量全電量電參數。如一臺全電量的智能配電儀表可以測量: 單相和三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等。

功率因數表

同時在測量功能增大的情況下，融入了通訊功能，通過通訊方式可以將測量的電氣參數傳送給監控中心，以便構成配電自動化監控網絡或者完成抄表系統。常見的通訊方式有RS485、Profibus等。

同時還具有對于電氣參數的模擬量輸出。通常以4~20mA的電流方式輸出，用戶可以通過對智能配電儀表的設定來選擇輸出的電氣參數。

顯示方式也由數碼顯示發展到液晶顯示界面，使儀表的界面顯示信息更加豐富。

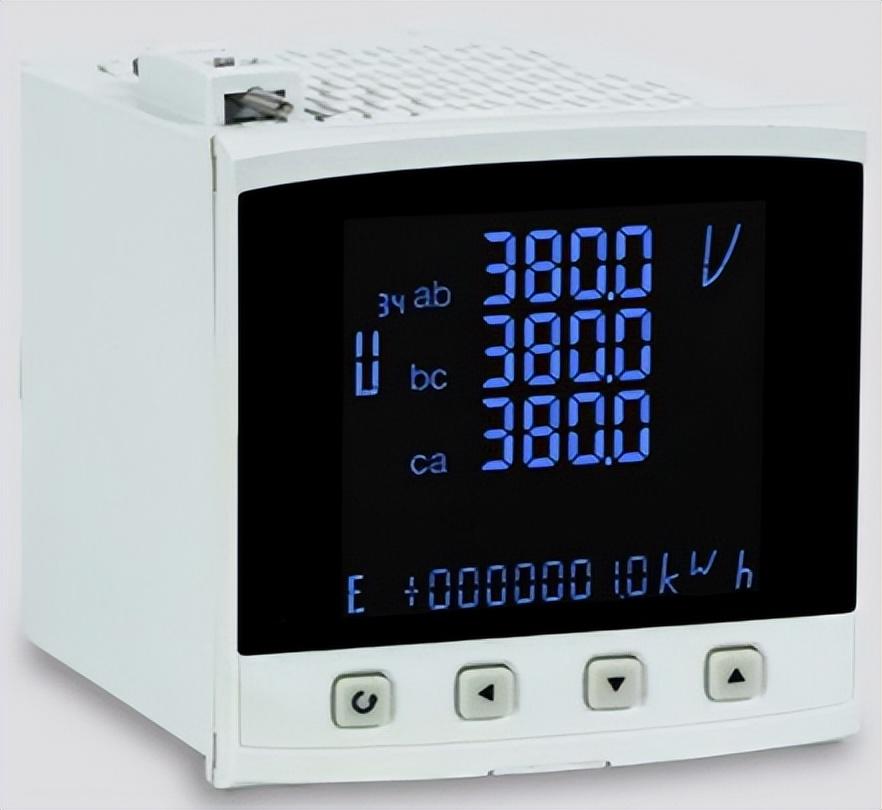

智能配電儀表

新增功能

智能配電儀表的智能還不僅體現在這里，更為重要的是它增加了以前常規儀表所不能實現的功能。舉例說明如下。

1、更準確的數據的統計功能。智能配電儀表能夠自動統計測量和計算出的電參量的平均值、需量等。

2、數據記錄功能。智能配電儀表能夠記錄電參數的峰值（最大值和最小值）。

3、擴張了DI/DO功能。通過擴展的DI（數字量輸入）功能，實現對監測電氣間隔的開關量采集（斷路器狀態、故障狀態、儲能狀態）；通過DO（繼電器輸出）功能，可以實現告警和斷路器的遠端分閘合閘控制。

4、告警功能?？梢赃x定電氣參數，設定越限值，當電參數越限時實現告警，告警方式可以通過繼電器輸出，也可以通過通訊網絡上傳監控中心。

5、事件記錄（SOE）?？梢詫崿F(xiàn)對被測量間隔的事件記錄，準確精度在2ms。

6、電能質量分析功能?？梢员O(jiān)測到31次諧波含量，并可以顯示在界面上，方便用戶對被監測點的電能質量進行分析。

7、集成的電度計量功能可以實現分時電度計量。

8、需量和統計功能。

9、錄波功能。

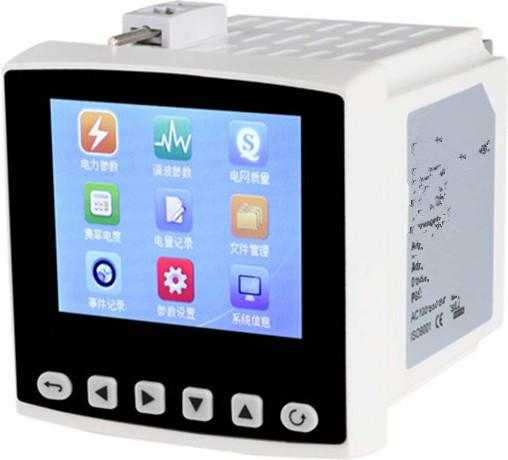

電能質量分析儀

補充-現在的產品新增功能

10. 支持斷路器開關的各種控制（新功能）

11.多種通訊接口支持與PS、DCS、PLC、RTU等系統通訊聯結

智能配電儀表還在不斷的發展中，發展的方向可以簡單歸類如下：

1、單體儀表的硬件平臺隨計算機技術的不斷發展而升級；

2、單體儀表的功能不斷增加。

3、單體儀表的體積不斷優化。例如：體積不斷變小，體型設計更適合于各種柜形安裝。

4、通訊方式逐步標準化。（目前已有行業標準）

智能配電儀表的出現，推進了配電自動化系統的不斷發展。

智能配電儀表

產品實例

(可測控的配電儀表)

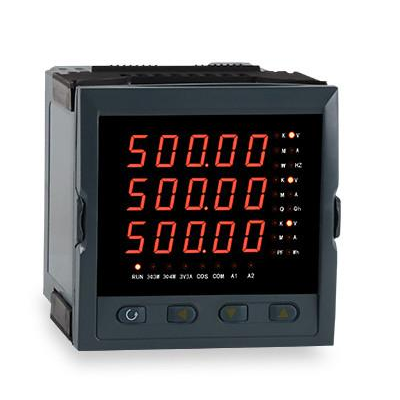

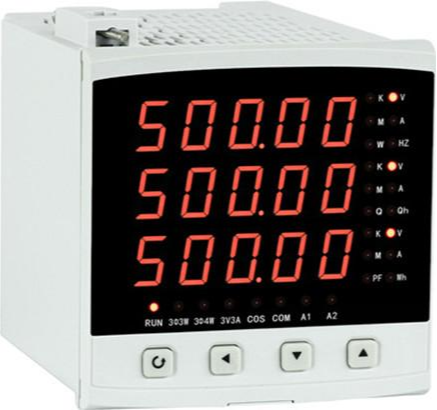

右圖是一款海億達電子出品的P系列智能配電測控儀表，該儀表

基于微處理器系統、總線通訊和交流采樣技術的網絡式多功能電力儀表，具有優越的性能價格比，高精度、高可靠性、強抗干擾能力和靈活功能組合，可全面提升電能源管理控制過程，實現電能管理的分散智能化。

多功能電力儀表

產品特點：

■ 交流電流（0~5A）電壓（0~500V）信號直接輸入；

■ 安裝接線簡捷方便；

■ 良好顯示指示界面使供用電設備和回路工作狀態與參數全面易得、可控；

■

多種通訊接口支持與PS、DCS、PLC、RTU等系統通訊聯結；

■ 多個可編程輸入輸出點，支持各種外部邏輯聯系；

■ 設置參數和關鍵運行數據紀錄掉電保持10年；

■

支持斷路器開關的各種控制

■ 繼電器控制輸出可靈活定義，支持脈沖和電平模式下的多種輸出方式；

■ 選擇可編程多參數模擬量輸出（智能變送器功能）可支持適應特殊控制需求。

■ 符合國際IEC 255 IEC 687 IEC 1000-4 IEC 60255 IEEE519相關標準規定；

■ 獲歐盟認證，產品附CE認證標志；

■ 符合FCC電磁干擾A級標準。
