海狼防空導彈（英語：Sea-Wolf Anti-aircraft Missile）是上世紀七十年代英國飛機公司（British Aircraft Corporation，BAC）現英國航空航太（British Aerospace，BAE）推出的艦載近程點防空導彈系統。

海狼防空導彈可由常規發射器發射（GWS-25）或由艦載垂直發射系統發射（GWS-26），并配備在22型護衛艦和23型護衛艦上參與了?？颂m群島戰爭和海灣戰爭。

中文名

海狼防空導彈

外文名

Sea-Wolf Anti-aircraft Missile

生產單位

BAC（BAE）

現狀

在役

發展沿革

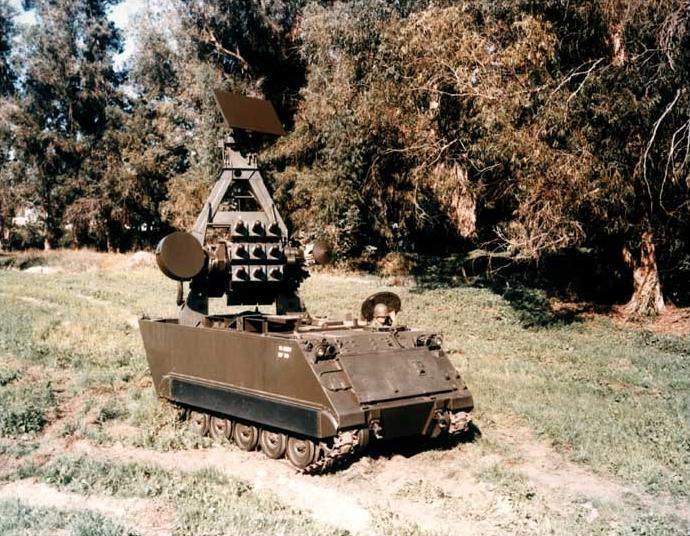

MIM-46“撕裂者”防空導彈系統

上世紀60年代初期，皇家海軍加入美國陸軍從1959年開始的“撕裂者”（Mauler）野戰自行式短程防空導彈系統計劃，希望能發展取代皇家海軍的第一代短程防空導彈─ ─海貓（Sea Cat）系統。當時海貓導彈完全以人力操控，導彈本身以次音速飛行，難以應付蘇聯越來越強大的噴氣式飛機與反艦導彈；而撕裂者導彈系統擁有追蹤與射控雷達，導彈最大飛行速度達3.5馬赫，無論反應速度或飛行速度都比海貓強得多，正好符合皇家海軍的需要。然而，由于當時電子技術還不夠發達，無法在美國陸軍要求的緊致體積內達成所有的性能指標，所以撕裂者計劃一再延誤，在1963年降級成為一個純技術研發儲備的案子，隨后在1965年遭到取消。

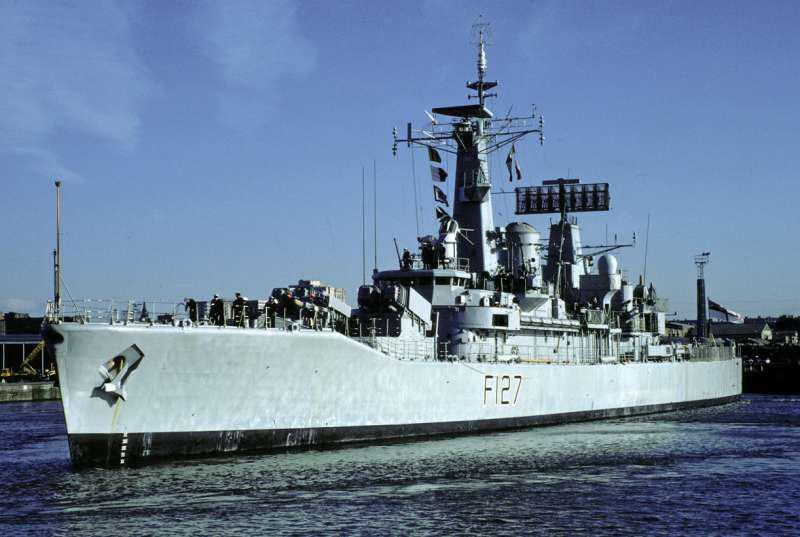

芬尼洛普號（HMS Penelope F-127）

由于撕裂者系統發展不順，皇家海軍便在1964年啟動自行研發的替代方案，由英國飛機公司主導，這就是海狼（Sea Wolf）短程防空導彈系統的由來。在1967年，皇家海軍與BAC,、維克斯（Vickers）與英國航空火箭（Bristol Aerojet）等公司簽約，正式展開海狼導彈的研發工作，并在1970至1977年進行了漫長的測試，并在1977年安裝于21型利安德級護衛艦芬尼洛普號（HMS Penelope F-127）號上進行測試，最后在1979年隨著22型護衛艦進入皇家海軍服役，第一代服役型號為GWS.25。而且由于海狼與射程較長的海標槍防空導彈出于同一背景，二者可構成一套完整的艦隊防空導彈網。

設計特點

基本設計

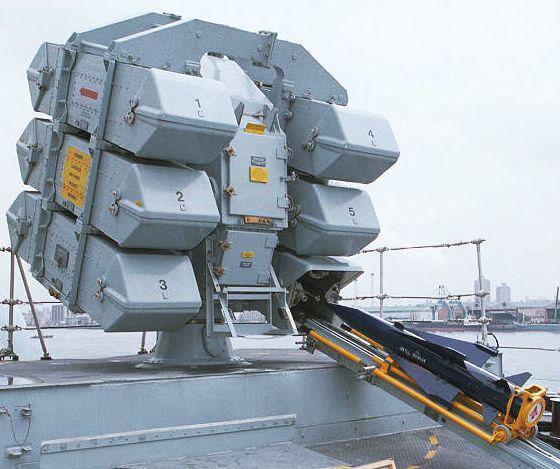

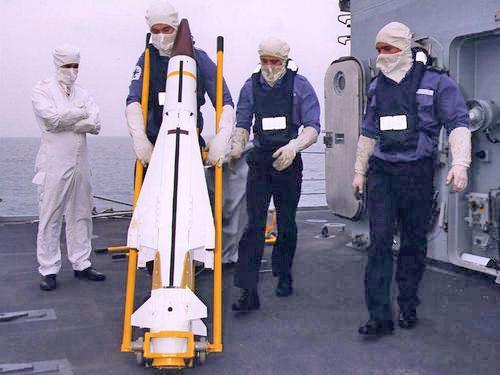

正在裝填的海狼防空導彈

GWS.25海狼防空導彈使用六聯裝導彈發射器，備用彈則垂直存放于彈藥庫，以人力進行再裝填。與海貓導彈類似，海狼導彈也是一種十分輕巧、射程短的點防空導彈，其彈長1.9m，彈徑750px，翼展1125px，彈重82kg，高爆戰斗部14kg（引信有接觸與近發模式），彈體構型延續海貓的流線風格，一組大面積十字形箭簇翼占據彈體中段，靠近彈尾處則有一組箭簇型十字控制面。海狼導彈固態火箭推進，有效射程1000~6000m，有效攔截高度10~3000m。制導系統

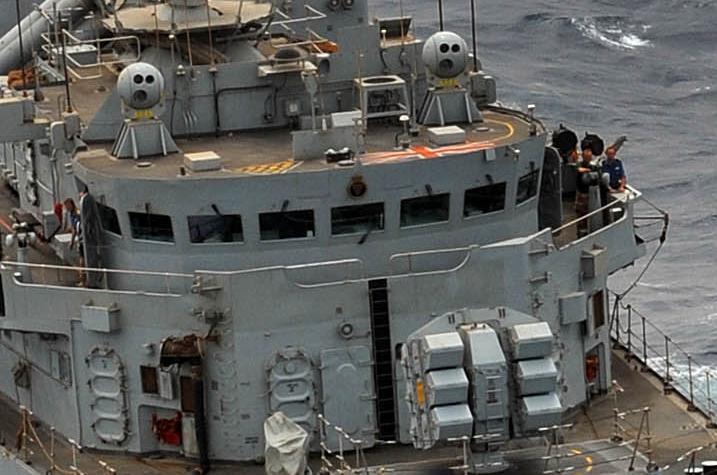

22型護衛艦康沃爾（F99）號的海狼

海狼導彈采用自動指揮至瞄準線（Automatic Command to Line of Sight，ACLOS）導引方式，整個射控與雷達、攝影機系統由馬可尼（Marconi）整合開發。在海狼系統中，波長較長、搜索距離大的Type-967 D頻對空搜索雷達提供早期預警，波長較短、精確度較高的Type-968 E頻雷達負責目標追蹤，雷達將目標資料輸入射控電腦并計算出接戰方案與射控參數，然后自動輸入發射器內的海狼導彈并完成熱機，同時將發射器對準目標方位，整個資料傳輸與備便過程完全自動化，無須人力介入?；鹂叵到y(tǒng)

海狼防空導彈

最早的GWS.25使用一具馬可尼（Marconi）Type-910 I/J頻射控雷達，同時追蹤來襲目標與海狼導彈，將資料傳至射控電腦計算兩者的方位差，并產出修正指令，透過無線電上傳至導彈，直到命中目標；每具射控雷達能提供兩個回波頻道，一次導引兩枚海狼導彈攻擊一個目標。導彈彈尾有一對測向天線，導引過程中能比較兩天線接收的射控雷達波束是否有方位差，進而修正導彈保持在雷達波束之中飛行。此外，GWS.25還有一具輔助電視追蹤攝影機，主要用于追蹤導彈尾焰的影像，作為射控電腦計算導彈與目標誤差的依據。

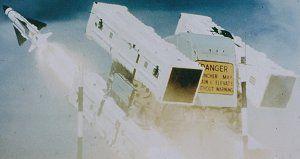

海狼防空導彈發射器

海狼導彈可選擇由射控雷達全自動操作，或者由人工介入控制；在人工模式下，操作人員通過電視攝影機持續鎖定目標，隨時將目標壓在攝影機螢?zāi)恢醒氲氖志€上，便能持續產生控制信號來修正導彈航向。早期海狼之所以使用電視輔助追蹤，是因為Type-910射控雷達無法有效追蹤高度在2m的掠海飛行目標（會遭受海浪雜波干擾）；而在強烈電子干擾或雷達故障的情況下，電視追蹤也不失為一個有效的備份導控裝置。

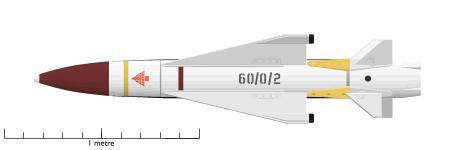

海狼防空導彈GWS-25模擬圖

在往后的改良中，Type-910射控雷達被性能更好的Type-911取代，其中22型護衛艦由屬于第二批的勇敢號（HMS Brave F-94）開始換裝。Type-911的雷達基座整合有兩組天線，I頻天線負責追蹤目標，而波長更短的K頻則在射控階段對目標實施鎖定；由于Type-911整體性能大幅提升，不需要電視攝影機進行修正輔助，不過這具攝影機仍然被保留，用來記錄擊落目標的影像。原本GWS.25后端處理系統加上Type-910射控雷達，總重量達13.5噸，換裝Type-911射控雷達之后，便大幅減少為5噸。

基本數據

參考數據

重量

82公斤

長度

1.9米

直徑

300毫米

戰斗部

14公斤破片

引信

觸發 / 近炸引信
展開表格

改裝升級

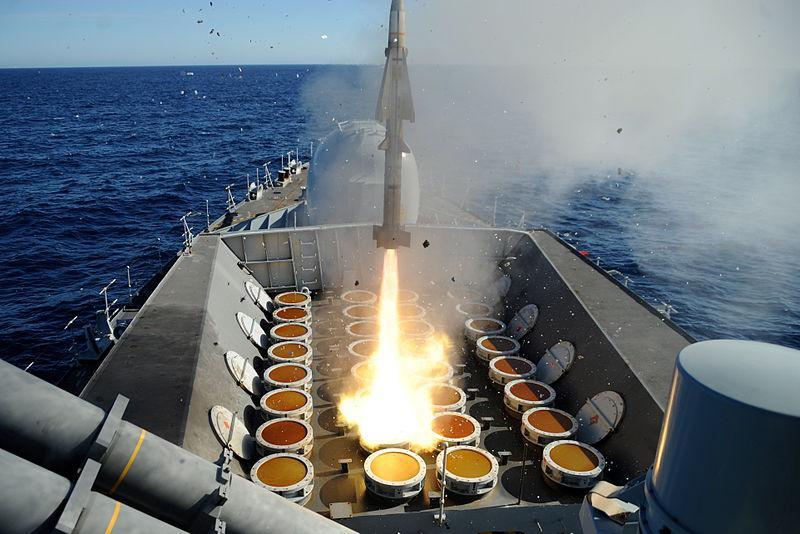

23型護衛艦垂直發射型海狼防空導彈

從1983年起，英國開始發展新一代的海狼導彈，稱為GWS.26，配備于當時規劃的23型護衛艦上。相較于GWS.25，GWS.26做出許多重大改良：首先，以垂直發射取代22型的六聯裝旋轉發射器，免除了再裝填問題，對抗飽和攻擊的能力大幅提升；第二，以Type-996三維搜索/追蹤雷達取代原本22型艦上的Type-967/968搜索與追蹤雷達組合；第三，以Type-911型射控雷達取代Type-910；而在導彈本身，GWS. 26也換裝新的火箭發動機以及升空轉向階段所需的矢量推力控制系統，最大射程從GWS.25的6km增加為10km。

四聯裝輕量型海狼

除了GWS.26之外，英國在80年代還曾經開發一種“射后不理”的主動雷達導引版海狼，稱為GWS.27；由于不再依賴艦上射控雷達提供照明，同時接戰多目標的能力大增，而且導彈射程也增至27km，不過這個計劃在1987年遭到取消。

服役替換

23型護衛艦艦首的海狼防空導彈發射器

在服役生涯中，英國也為海狼導彈系統提出改良；在2000年代將22型的GWS.25 Mod.5與Type 23的GWS.26 Mod.1垂直發射海狼導彈都升級到Block 2規格。在海狼壽命中期提升（Sea Wolf Mid Life Update）之中，Type 991射控雷達系統額外加裝一套紅外線熱影像儀來增強對抗電子干擾的能力，為此作戰中心（Operation Room）的海狼導彈操作顯控臺組也增加一個紅外線熱影像儀的顯控臺。

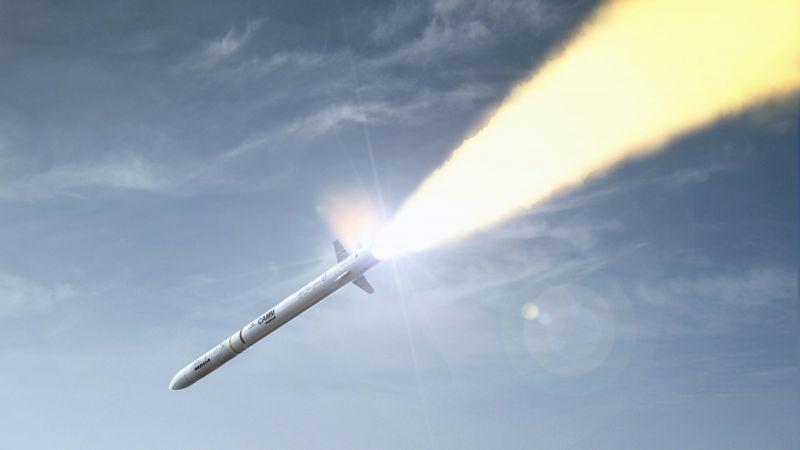

卡姆防空導彈

通過新的電子導彈穩定尾翼驅動系統取代先前的氣體驅動系統，這一新技術的采用大大改良了導彈的控制和航程；另外，通過借鑒MBDA研發ASRAAM多片組件，在比較小的任務包中實現更強的飛行狀態計算能力，這一技術還能夠大大簡化生產程序。新型海狼Block 2導彈采用的與IR/RF傳感器集成的引信可以改良對抗低掠海、低特征目標的交戰成功率。26型護衛艦服役以后，海狼防空導彈將會被更新的卡姆防空導彈替換。
