ACOG（瞄準鏡系統）

簡介

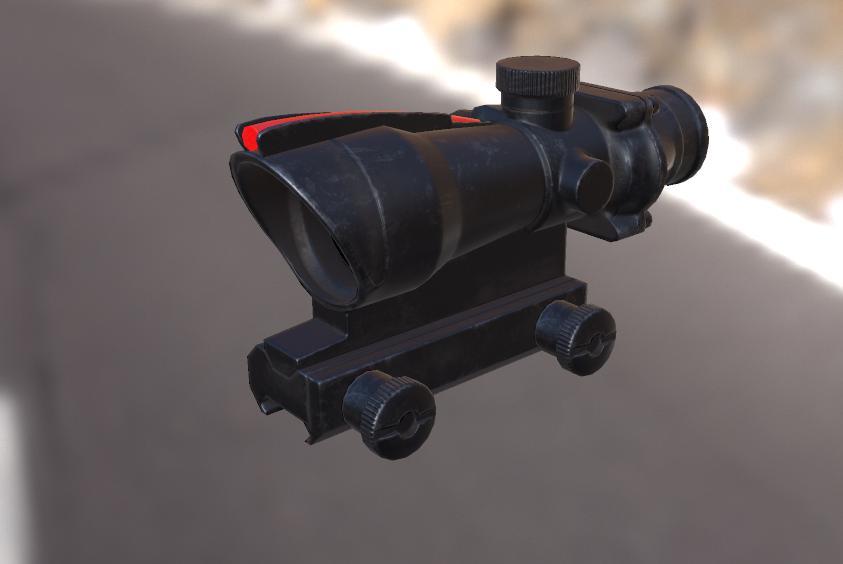

ACOG是專為M16系列步槍使用而制作。安裝時，它具有一個“夾片式”設計的基座，使視線望向瞄準點后使用。

ACOG提供了多種不同型號，包括制造商配置不同距離用的分劃板、照明系統和其他功能。大部份的ACOG型號都無需使用電池，并被設計成使用內置式放射性衰變氚螢光粉，可在任何情況以下提供照明。氚光照明的使用壽命為10—15年。有些型號更會在瞄準鏡的外部頂部端加上一條采光用途的被動外置式光纖導光管系統，這在通常情況下能夠使分劃標記的亮度能夠與視野配合，因為它收集來自瞄準鏡以外周圍的環境光。但是在某些情況，例如陽光直接射向?qū)Ч夤芤韵?，分劃?biāo)記的亮度未能夠與視野配合。分劃標記并具有其他功能，例如彈著補助（英語：

B

D

C

TA01NSN ? （國家?guī)齑婢幪枺?240-01-412-6608）具有放大4 倍、十字式瞄準分劃線和子彈彈道補償（英語：Bullet Drop Compensator，簡稱：BDC）。因此，就算沒有經過任何調整，都能夠令使用者攻擊距離在600 米（656.17碼）的目標，其掩膜也會在黑暗環境之中發出琥珀色的光。另外，有些型號會按照客戶要求而在頂部裝上整合式的三角形柱狀的鬼環式照門及片狀準星作為后備機械瞄具，攻擊距離在50 米（54.68碼）內。

TA31RCO亦具有放大4 倍能力，不過沒有后備機械瞄具，并使用紅色的人字式瞄準分劃線，可自動調整的光線條件，并具有子彈彈道補償，能夠令使用者攻擊距離在800 米（874.89碼）的目標。

M150 RCO更增加了翻蓋子，防水深度到了11 米（12.03碼）。有些型號甚至有30 米（32.81碼）的防水深度。

其他特點包括將Docter或RMR小型反射式瞄準鏡安裝在ACOG頂部并且合稱為ECOS、整合式皮卡汀尼導軌甚至同時安裝RMR小型反射式瞄準鏡和翻蓋子等。

雖然ACOG專為安裝了皮卡汀尼導軌的M16A4和M4所使用，它亦有另一種安裝在提把前方的型號。

自從Trijicon開始生產ACOG以后，其產品除了安裝于M16系列步槍以外，亦可安裝在貝瑞塔AR70/90系列、ARX-160系列、FN武器系統（F2000、SCAR、Minimi、Minimi 7.62、MAG）、HK武器系統（G36、416、417、M27 IAR、MG4、HK121和AG36）、SA80A2系列、SIG SG 550系列、斯泰爾AUG系列、IMI S.T.A.R. 21、雷明登ACR和Mk 14 Mod 0/1 EBR等的武器系統上。

在2011年，Trijicon推出了改以一顆標準的AA電池供電的ACOG瞄準鏡（Battery ACOG），電池能夠提供約12,000 小時（500 天）的操作時間。

在2013年，Trijicon先后推出了.300 AAC Blackout彈道分劃版本和電鍍鎳硼表面表理版本。

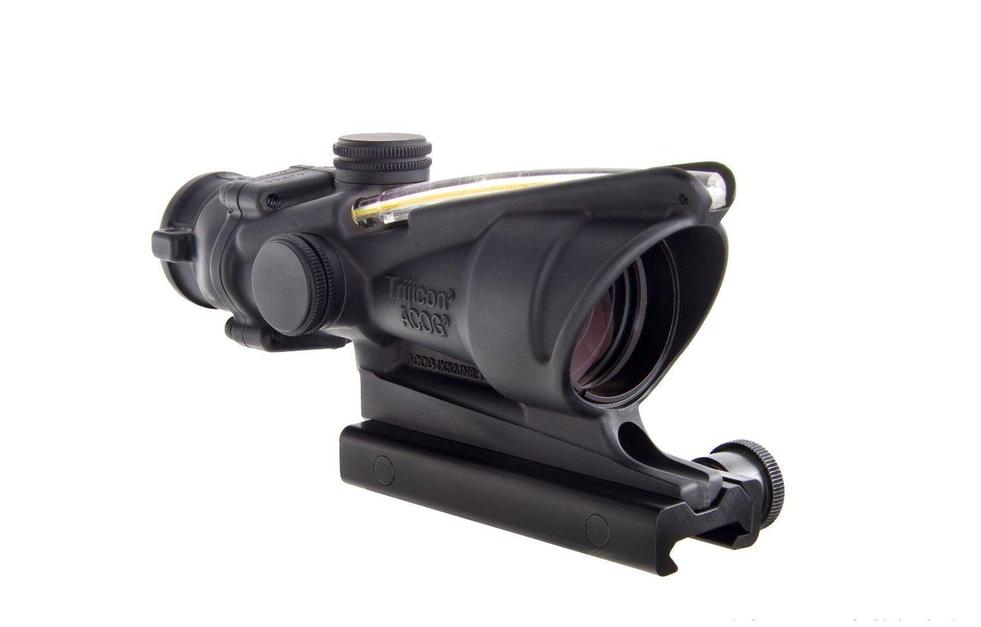

ACOG的外殼采用航空鋁材，堅固、防水、防寒、耐腐蝕，能承受潛水深度和野戰用途的各種壓力和沖擊而保持瞄準鏡的精度不變。ACOG的瞄準分劃采用了Trijicon公司專利的雙照明系統，自然光和氚光。自然光從瞄準鏡頂部的一個光纖制的采光系統吸收，通過分劃板形成瞄準標記再反射到射手眼中。下圖中并沒有標出氚光源的準確位置，但我估計是在瞄準鏡的底座上，位于自然光采光系統的正下方。淡黃色的標準標記放光多少取決于環境的光源條件，可以自動調節。

ACOG

產品功能

有多款型號的ACOG的設計使用了“賓登式瞄準概念”（英語：Bindon Aiming Concept，簡稱：BAC）的自動變倍功能，這種瞄準技術概念是由Trijicon公司創辦人和光學設計師格林·賓登（英語：Glyn Bindon）所開發的。具有賓登式瞄準概念的瞄準鏡在武器快速運動過程之中只能放大1 倍；而武器停止運動或緩慢運動時則會自動恢復到原有的放大倍率。

該技術主要是利用因高亮度光纖導光管照明系統而發出氚光的瞄準鏡分劃板和瞄準鏡后方的新型聚焦目鏡和棱鏡所組成作為準直式瞄準鏡的正像系統這兩個部分。正如任何其他的準直式瞄準鏡型號，使用者瞄準時其實并不需要完全專注要通過瞄準鏡瞄準，而是以保持（無限）平行的影像瞄準，其中一只眼睛（作為瞄準眼，也就是通過瞄準鏡進行觀察的眼睛）的焦點就在瞄準鏡分劃板上發出氚光部分以取得其清晰影像，而另一只眼睛（作為裸眼）則是保持觀察整個視野以取得的清晰全景影像去搜索其他目標。另外一部分技術就是在進行更精確的射擊時，在瞄準眼和裸眼的清晰影像以保持著平行的模式以下同時被傳遞到大腦，從而避免了因只集中于一個合焦距離傳來的清晰影像造成了人腦強制性選擇對觀察/瞄準所取得的影像而對反應速度造成的影響。在觀察和瞄準都是同時進行以下，使得瞄準眼和裸眼能夠同時工作。這解決了所有傳統的光學瞄準鏡對于觀察瞄準鏡分劃板中心附近的目標或是快速橫向移動的目標時，必須先在兩只眼之間進行切換以取得清晰影像才能尋找目標、進行瞄準和射擊的相同問題。只有某些型號的ACOG的設計在光纖導光管照明系統有著足夠亮度照著分劃板以下才會使用這種技術。

所謂的“人腦強制性選擇”，通俗來說，人腦只能同時接受一個合焦距離傳來的清晰影象、因此。在使用傳統光學瞄具時。由于傳統的光學瞄具的合焦距離與裸眼的合焦距離不同。因此大腦只能在兩只眼睛間相互切換。選擇其中之一進行觀察。而另一只眼睛將會因為合焦距離不同而被強制失焦、比如說。你用左眼通過光學瞄具進行觀察，而此時候右眼（裸眼）將會失焦，反之亦然，你用裸眼進行觀察，通過光學瞄具進行觀察的左眼將會失焦，因而無法迅速對視場中的目標。尤其是移動中，或者與背景區別較少的小型目標進行區分，會大大影響反應速度。

ACOG

產品優勢

使用帶BAC功能瞄準鏡的主要優勢就是，在使用裸眼取得清晰全景圖象的同時，瞄準眼依然能清晰看到瞄準點的影象（也就是說，此時大腦能同時接受兩個清晰的影象）。因此，大腦將能夠迅速在兩個已取得影象間進行切換/組合，也就是說，你將能夠在在裸眼發現目標的同時令準星精確捕獲目標并開始射擊，也可以迅速切換到瞄準眼取得一個被瞄具放大的目標影象進行精確瞄準，射擊。而不必像使用傳統光學瞄具時那樣必須先在兩只眼之間進行切換，再取得清晰影象，然后才能尋找目標，并進行瞄準，射擊。因此，目標發現和捕獲的效率將被大大提高，因為一切都將是同時進行的。

這并不是什么超級太空科技，不過是個非常簡單，聰明而且實用的設計罷了。但是這個功能并不是對所有人都有效，比如那些兩眼視力有較大差異的人（例如左眼2.0右眼0.8，就無法體會BAC的好處了）。

使用國

??阿根廷：被愛爾貢(游隼)特種作戰旅（西班牙語：Brigada Especial Operativa Halcón）、聯邦特別行動小組（西班牙語：GrupoEspecial deOperacionesFederales，簡稱：GEOF）所采用。

??澳大利亞：被澳大利亞陸軍所采用。

??哥倫比亞：被哥倫比亞軍隊所有部隊所采用。

??芬蘭：被芬蘭國防軍所采用。

??德國：被德國聯邦警察第九國境守備隊（德語：Grenzschutzgruppe 9 der Bundespolizei，簡稱：GSG 9）所采用，由德國唯一的官方許可的進口商高原武器公司（德語：Oberland Arms）進口。

??印度：被國家安全衛隊（印地語：????????? ??????? ?????；英語：NationalSecurityGuards，簡稱：NSG）裝上改造型HK MP5沖鋒槍上所采用。

??伊拉克：被伊拉克維和部隊所采用。

??以色列：被以色列國防軍所采用。

??利比亞：被利比亞國民解放軍所采用。

??新西蘭：被新西蘭軍隊所采用。

??挪威：被挪威軍隊所采用。

??沙特阿拉伯：被沙特阿拉伯軍隊所采用。

??南非：被南非國防軍和南非警察特別行動部隊所采用。

??韓國：被韓國軍隊所采用。

??西班牙：被西班牙陸軍所采用，并作為HK MG4的制式瞄準具。

??突尼斯：被突尼斯軍隊所采用。

??土耳其：被土耳其軍隊所采用。

??阿聯酋：被阿聯酋軍隊所采用。

??英國：被英國陸軍和皇家海軍陸戰隊所采用。

??美國：被美國軍隊（參見下文）和各州的執法機關所采用。

美國軍方使用

美國陸軍和海軍陸戰隊兩個武裝力量都分別為其M4卡賓槍和M16A4步槍購入TA31RCO ACOG，一個4 倍放大倍率以及32 毫米光學出射瞳（4 × 32），并且裝上專用設計的彈道補償分劃標記、光纖和氚光照明系統的光學瞄準鏡。在美國陸軍服役的將其命名為

M150步槍戰斗光學瞄準鏡

AN/PVQ-31步槍戰斗光學瞄準鏡

而ACOG TA01NSN，一個只配備氚夜間照明和后備機械瞄具的4 × 32瞄準鏡，則是特種作戰司令部的M4A1卡賓槍改進型（SOPMOD）套件的一部分。使用它的特種部隊成員可以按照個人喜好和任務要求以配置他們的武器，包括將其裝上槍上。另外，亦有其他型號的Trijicon ACOG可以發現，應該是個別部隊的士兵自行購入。

ACOG

爭議

參見：Trijicon圣經經文爭議事件

Trijicon被揭發使用圣經經文的號碼作為某些型號的瞄準鏡上（包括ACOG瞄準鏡）的生產序列號而備受批評。從2009年年底開始，Trijicon不會再向美軍交付有圣經經文的號碼的瞄準鏡。
