分體太陽能（分離式太陽能熱水系統）

系統名稱

分離式太陽能熱水系統（分體太陽能）

分離式太陽能系統組成部分

由太陽能集熱器、儲熱水箱、循環介質、控制系統、泵站、管路等組成。

定義

集熱器與水箱之間通過管路連接，晴天時，陽光輻射的能量通過泵強制循環將集熱器的熱量逐步收集到水箱里，然后滿足用水。

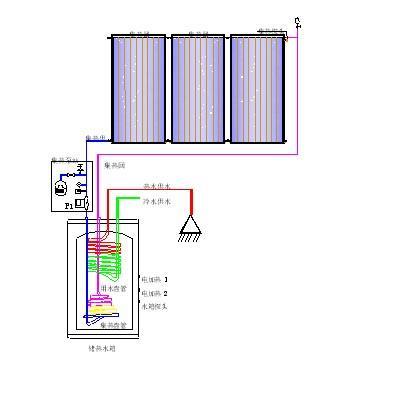

分體太陽能運行原理圖

分體太陽能原理圖

分離式太陽能的優點

承壓用水，不需添加增壓泵，熱水壓力源自冷水壓力，冷熱壓力匹配，熱力澎湃，取水時溫度調控自如。

使用換熱盤管進行換熱取水，不使用水箱內一次水，自來水經過盤管換熱迅速頂出，不含亞硝酸鹽及致病菌團，水質新鮮，可飲用。

閉式系統可與任何常規熱源（電、燃氣）匹配，水箱內不結垢，方便日后維護保養。

集熱器與屋面可較好的與建筑融合。

分離式太陽能系統的缺點

冬季或陰雨天時，由于水箱內水溫偏低時，水溫會下降較快，洗浴人數減少。可啟動常規熱源解決，或作為提升基礎水溫用效果更佳。

系統復雜，造價高。

太陽液壽命為五年，五年后需要更換太陽液。

適宜人群

對產品外觀和用水要求較高的用戶。

一般用在別墅，對建筑外觀有較高要求的用戶。

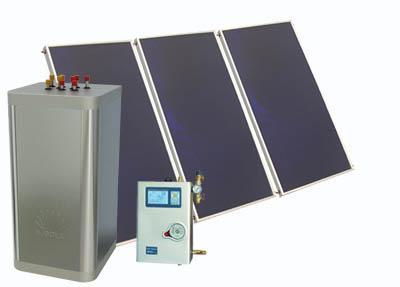

分離式太陽能系統的效果圖

分體太陽能圖片

分體太陽能集熱器一般采用哪些？

太陽能一體機一般采用真空管集熱器。

但分體太陽能一般采用U型管集熱器、熱管集熱器。國外一般采用平板集熱器。

國內認為平板集熱器是應該淘汰的產品了，原因是冬天會凍。

但國外尤其是發達國家卻恰恰相反，使用平板集熱器。

平板集熱器地區不適合使用在結冰地區，但是平板集熱器卻有著其他集熱器無法媲美的優點。如系統不會產生過熱現象（太陽能系統從安全和效率來講不是系統越熱越好），且壽命長。

分體太陽能的水箱

水箱內膽一般使用不銹鋼或搪瓷。

現在使用不銹鋼內膽的居多。水箱的保溫使用聚氨酯發泡。也有做的更好的，如德國一家太陽能除了使用聚氨酯保溫外，水箱上部還用石蠟封裝?，F(xiàn)在國內索樂陽光也開始這么做了

。

水箱內置的換熱盤管

有使用銅管的，也有使用不銹鋼波紋管的。

使用銅管（水箱內膽是不銹鋼）會有電化學反應問題；另外銅管與不銹鋼內膽在進出水口的焊接上也容易出現問題。

不銹鋼波紋盤管

1.無振動：波節管在運行中沒有疲勞破壞，特別是解決了汽水換熱中的振動問題。

2.結構緊湊：在單位體積內能排到更多的換熱管。

3.減少流體阻力：阻止了內流通道和流動死區，提高了換熱能力。

4.傳熱系數高：流體進入波節管，流經凹槽段時，因湍流凹槽收縮作用使流體的流速得到提高，同時流動方向多變。水-水換熱。

6.耐高溫、高壓：雖然波紋管的壁很薄，但是它采用了特殊的成型工藝及獨特的波紋外型，使其承壓力不僅沒有下降，反而更高，通常可達到6MPa。

7.防垢、除垢：換熱器的結垢、腐蝕、堵塞一直是個較難解決的問題，特別是在水質條件較差或水處理不夠理想的情況下，這一問題尤為突出。由于本換熱器在很低流速下就可以產生很發達的湍流，使管壁上不易形成垢層的晶核和聚積結垢物，因而換熱管不易結垢。

分體太陽能安裝前的預留

太陽能集熱器安裝在屋頂朝南屋面，安裝集熱器前最好預埋件，使集熱器與屋面更好的結合。

水箱放在室內儲藏間（或水箱間），水箱間地面盡可能地要平。
