BT3745簡介

BT3745

BT3745是開關頻率為500千赫茲的開關電源專用電路。此開關電源工作在電流模式,內置補償電路。它可用作恒流/恒壓充電器的電源,隨負載變化,自動在恒流/恒壓模式之間切換。在輸出端(如電池包)普通接地的情況下,它的輸入電壓可允許高于、等于、或者低于輸出電壓(電池電壓)。

基本特性

500kHz 開關頻率的單芯片SEPIC 轉換器

輸入電壓可以高于、等于或者低于輸出電壓(電池電壓)

用作充電器時,電池負極可直接接地

內置 2A 60V 功率開關管

可設定恒流(充電)電流

高精度輸出電壓控制:20mV

高精度輸出電流控制:5%

自動完成恒流、恒壓模式切換

利用SYNC引腳可實現開關頻率同步和休眠功能

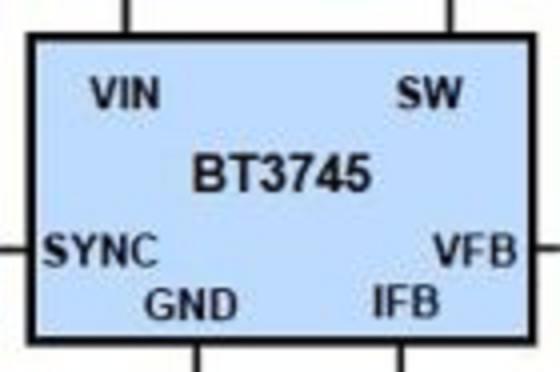

采用TO-220封裝的BT3745

TO-220 封裝

主要應用

電池充電器,包括鎳鎘電池、鎳氫電池、鋰電池

激光源恒流驅動

恒壓恒流供電
