銑扁機，就是兩個面對稱的銑扁，通常所指的就是軸類產品的扁位對稱切削位置。

中文名

銑扁機

產品類型

機器設備

銑扁最常用的方法

小臥銑

銑扁機

一些精度不高的軸類或工件扁位采用小臥銑，安裝兩張鋸片就可以完成扁位的加工銑床

精度高一些的軸類及工件通常大家都采用銑床來加工完成，方法同上所述。

銑扁機

可以完成工件的兩端四個扁位的同時加工，甚至更為復雜的工件通過非標改裝亦都可以一次性切削完成，可采用振動盤自動完成送料，油壓裝夾，PLC控制，自動退料，全自動完成。如：銑一字槽加銑扁，銑十字槽加銑扁，銑四方加銑扁等。如此以來，減少裝夾次數，節省力人，提高生產效率及產品的穩定性，精度亦可以控制在+/-0.015之間。

綜述

從上面三種方法看來，前兩種方法也是最常用的方法，但實際情況表明缺點就是效率太慢，精度達不到要求，耗費人力。產品切削出來的質量不穩定。后一種方法實際應用情況表明，效率高，質量穩定，節約人力，大大降低生產成本。

銑扁機相關構造

銑扁機是屬于二次加工機系列中的一種專用機床。

本機主軸部件采用優質球墨鑄鐵，時效處理，滑動部位燕尾配合，加以高周波熱處理，輔以人工精密研磨，耐磨性好，導向性佳，不易變形，穩定性高。

動作部分由進口可編程控制器控制，程式設定簡單快捷，可手動，半自動，自動運行。相關動作連貫性好，時間可以修改，適合不同類材料加工。

主要?jiǎng)幼鞑考捎眠M(jìn)口鋼材，經過熱處理，輔以精密人工研磨嵌合，確保切削加工精度穩定，產品不變形，耐磨耐用，提高機器的使用率和使用壽命

美國和臺灣進口傳動部件相互配合使用，減少軸向和徑向跳動，低噪平穩運行，確保加工零件精度。塔輪式調速機構，適合不同材質的速率要求。

用途及性能

適合零件兩端面銑、銑槽加工，如D型面、平行面、槽、平行槽等；

半自動全自動運作模式可切換，節省人工，一人可操作多臺設備；

主軸及滑塊均為燕尾式設計，全部采用進口優質球墨鑄鐵，確保設備長時間高精度穩定運行；

配有自循環過濾冷卻切削液系統，可實現優良的表面加工質量；

模塊化設計，切換加工件只需要換夾具與刀具，可快速精準切換；

機器設有振動盤架，一體化設計緊湊美觀，占地面積小；

刀具轉速可調，以適應零件高、低速銑削；

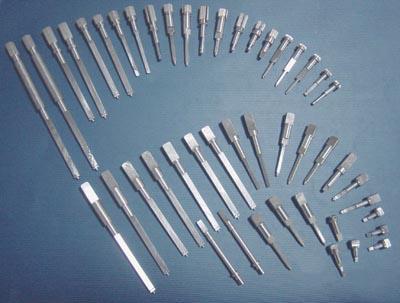

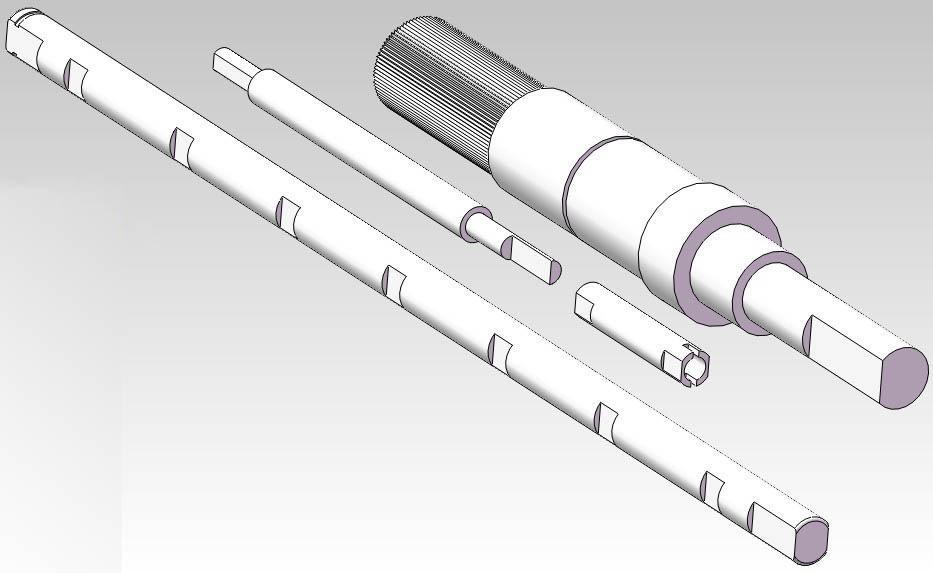

銑扁,槽實例樣品

最高加工精度：+/-0.01MM。

機床技術參數

產品型號名稱單位技術參數
CTL-PAR適合加工零件材質/銅，鋁，鐵，不銹鋼
零件大小/直徑2--30mm
刀具外徑mm70---150
刀具軸心mm25.4/22
刀具間距mm40-200
