濕度箱是檢定濕度計(jì)（表）示值的設(shè)備。DJM10型濕度檢定箱和DSP-2型數(shù)字標(biāo)準(zhǔn)干濕表是近年來(lái)我國(guó)研制的新一代濕度檢定裝置。它對(duì)濕度控制的目的是調(diào)節(jié)特定空間中空氣的含水量，裝置現(xiàn)代化程度高，濕度箱內(nèi)的升濕、降濕及穩(wěn)定過(guò)程都通過(guò)程序設(shè)定來(lái)實(shí)現(xiàn)，從數(shù)據(jù)采集到檢定結(jié)果的處理都可自動(dòng)完成。從而大大提高了濕度儀器檢定的精度和準(zhǔn)確度。

外文名

ControlledHumidityChambers

應(yīng)用

模擬研究物體與濕度有關(guān)的性質(zhì)

用途

檢定濕度

簡(jiǎn)介

如下圖所示濕度箱是檢定濕度計(jì)（表）示值的設(shè)備。它是一個(gè)六角形的木櫥，是密封的，周圍鑲有玻璃，在一邊開(kāi)有門。整個(gè)櫥安裝在一張方桌上。在櫥內(nèi)中央有一個(gè)軸，此軸由櫥外面的一個(gè)手輪來(lái)控制其轉(zhuǎn)動(dòng)。軸的上端設(shè)有掛毛發(fā)表的裝置，并有掛通風(fēng)干濕表的架子。櫥底部中央有一風(fēng)扇，以消除櫥內(nèi)濕度的梯度差，使?jié)駡?chǎng)均勻。在櫥底兩側(cè)有兩根管子，一根通向熱水槽，另一根通向硫酸槽。啟動(dòng)開(kāi)關(guān)可使兩根管道分別開(kāi)或關(guān)。利用蒸汽循環(huán)增加筘內(nèi)的濕度，利用硫酸吸濕循環(huán)降低箱內(nèi)的濕度。櫥底部有一上水孔，供通風(fēng)干濕表上的蒸餾水用，并配有上水用的玻璃管及橡皮球。箱內(nèi)配有調(diào)節(jié)風(fēng)扇轉(zhuǎn)速的裝置。并有盛放熱水和硫酸的器具。

濕度箱

對(duì)檢定設(shè)備的要求；

1.濕度箱的密封性，要求在20分鐘內(nèi)箱內(nèi)濕度變化不大于±1%，

2.使用前必須用肥皂擦試玻璃，以免高濕時(shí)凝結(jié)水珠而影響讀數(shù)；

3.濕度箱不得放在溫差變化大的地方，

4.增濕用的熱水溫度不超過(guò)70℃；

5.風(fēng)扇在中間，風(fēng)速可調(diào)。

濕度箱的分類

溫度、濕度試驗(yàn)箱有恒定試驗(yàn)箱、交變?cè)囼?yàn)箱兩種情況。普通的高低溫試驗(yàn)箱一般指的是恒定高低溫試驗(yàn)箱，其控制方式為：設(shè)定一個(gè)目標(biāo)溫度，試驗(yàn)箱具有自動(dòng)恒溫到目標(biāo)溫度點(diǎn)的能力。恒定溫濕度試驗(yàn)箱的控制控制方式也類似，設(shè)定一個(gè)目標(biāo)溫度、濕度點(diǎn)試驗(yàn)箱具有自動(dòng)恒溫到目標(biāo)溫度、濕度點(diǎn)的能力。高、低溫交變?cè)囼?yàn)箱具有設(shè)定一條或者多條高低溫變化、循環(huán)的程序，試驗(yàn)箱有能力根據(jù)預(yù)置的曲線完成試驗(yàn)過(guò)程，并且可以在最大升溫、降溫速率能力的范圍內(nèi)，精確控制升溫、降溫的速率，即可以根據(jù)設(shè)定的曲線的斜率控制升溫、降溫速率。同樣，高低溫交變濕熱試驗(yàn)箱也具有預(yù)置溫度、濕度曲線，并且根據(jù)預(yù)置進(jìn)行控制的能力。當(dāng)然，交變?cè)囼?yàn)箱都具有恒定試驗(yàn)箱的功能，但交變?cè)囼?yàn)箱的制造成本較高，因?yàn)榻蛔冊(cè)囼?yàn)箱需配置有曲線自動(dòng)記錄裝置、程序控制儀，還須解決試驗(yàn)箱在工作室內(nèi)溫度較高的情況下開(kāi)啟制冷機(jī)等問(wèn)題，因此，交變?cè)囼?yàn)箱的價(jià)格比恒定試驗(yàn)箱的價(jià)格一般要高20%以上。因此，我們應(yīng)當(dāng)實(shí)事求是的以試驗(yàn)方法的需要為出發(fā)點(diǎn)，選用恒定試驗(yàn)箱或者是交變?cè)囼?yàn)箱。

鋅的濕度箱暴露實(shí)驗(yàn)

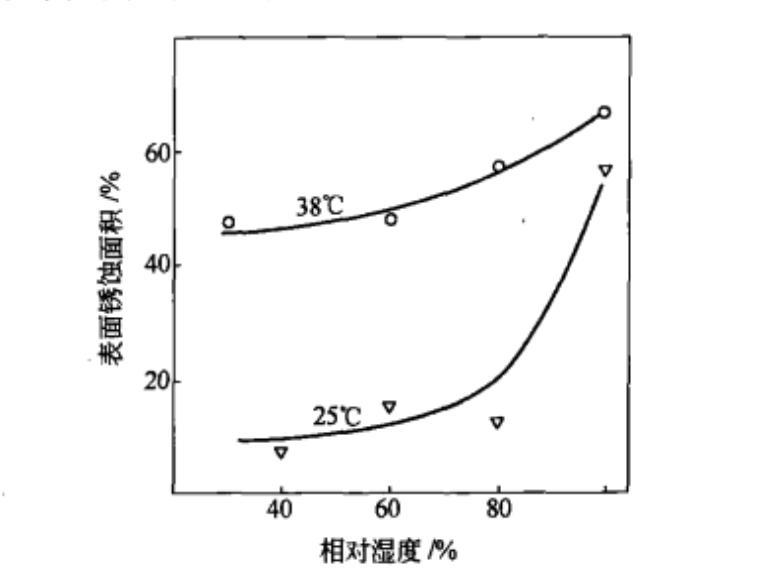

相對(duì)濕度對(duì)潮濕的鍍鋅鋼表面銹蝕的影響

濕度箱通過(guò)水的凝結(jié)來(lái)提供金屬表面的潤(rùn)濕條件。因此濕度箱內(nèi)的腐蝕接近自然凝露引起的腐蝕。在濕度箱里實(shí)驗(yàn)，鋅的表面會(huì)生銹。生銹的面積百分?jǐn)?shù)隨相對(duì)濕度和溫度的升高而增加，見(jiàn)上圖所示。下圖表明，在濕度箱內(nèi)鋅的腐蝕速率是時(shí)間的線性函數(shù)。在室溫下包含蒸餾水（相對(duì)濕度100%）的封閉箱內(nèi)，鋅暴露若干天后僅表面光澤變暗。但是當(dāng)鋅的溫度低于周圍濕氣時(shí)，鋅表面會(huì)形成大量水滴，從而引起更多的腐蝕。

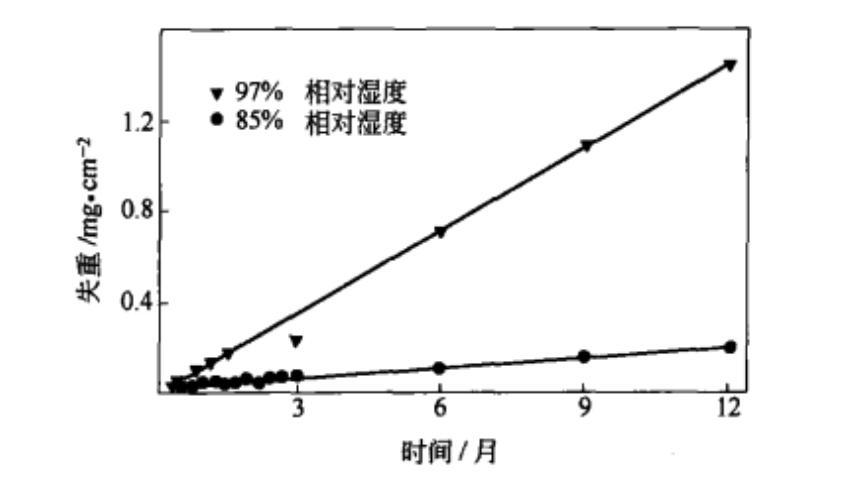

在兩種不同濕度的濕度箱中，鋅的腐蝕增重隨暴露延續(xù)時(shí)間的變化

空氣中污染物的存在可顯著增大腐蝕速率。下圖表明，當(dāng)箱內(nèi)的溫度為21℃，相對(duì)濕度介于95%~100%時(shí)，鋅的腐蝕速率會(huì)隨著SO濃度的增大而顯著提高。據(jù)Gilbert和Hadden報(bào)道，在一個(gè)含有不同數(shù)量SO飽和溶液的封閉箱內(nèi)，水平放置于溶液上的鋅試樣的腐蝕隨著箱中SO濃度的增加而提高。

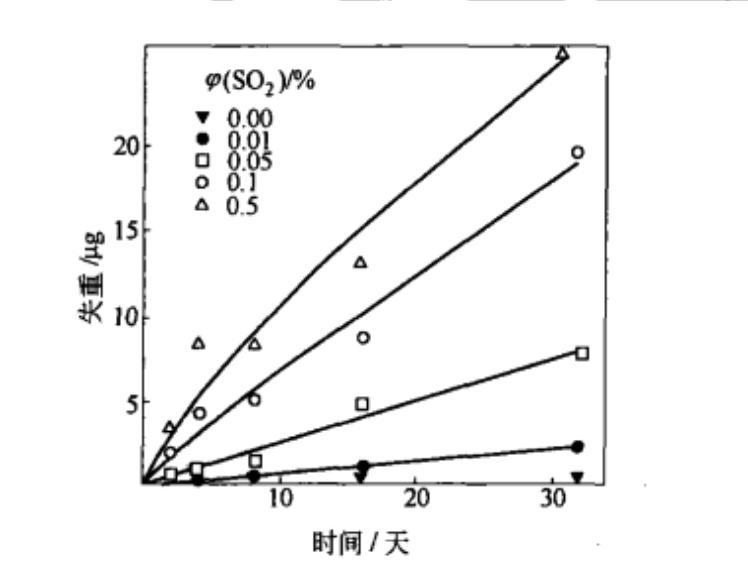

在100%的相對(duì)濕度下，二氧化硫濃度對(duì)鋅腐蝕的影響

如下表所示。SO似乎有利于鋅表面的潤(rùn)濕，并且破壞在干凈空氣中具有保護(hù)作用的初始氧化膜。腐蝕產(chǎn)物硫酸鹽化合物的形成，對(duì)腐蝕有同樣的重要作用，因?yàn)樗鼈冇懈叩娜芙庑院臀鼭裥浴?p>

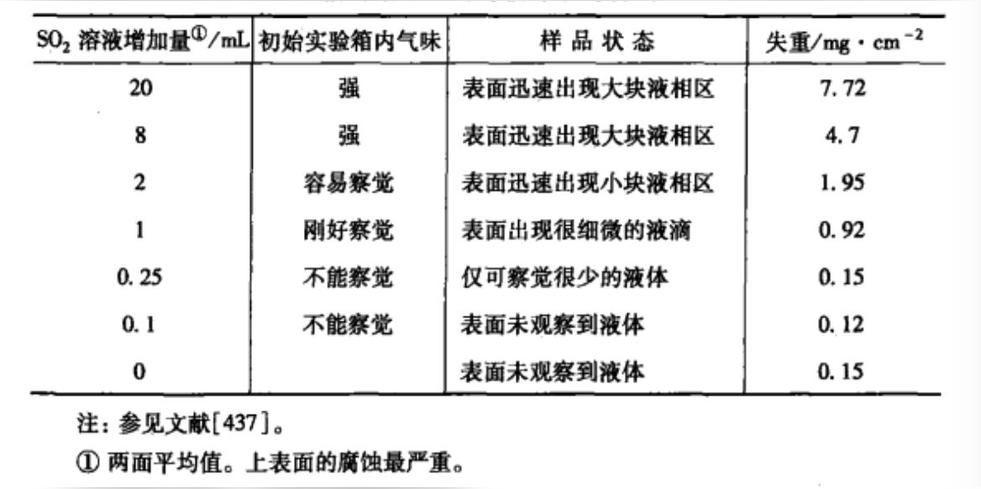

含有不同數(shù)量SO2飽和溶液的密封箱內(nèi)放置1周的鍍鋅鋼的腐蝕

Askey等人研究了在濕度箱內(nèi)飛灰顆粒對(duì)鋅腐蝕的影響，發(fā)現(xiàn)飛灰可以輕微提高腐蝕速率。煤炭飛灰顆粒中含有小于0.3%的可溶出離子物質(zhì)，其腐蝕性遠(yuǎn)遠(yuǎn)小于相應(yīng)的可溶出物含量大于1.5%的油飛灰。從飛灰顆粒中溶出的離子物質(zhì)對(duì)SO的液相催化氧化作用并不顯著。

除了相對(duì)濕度和污染物，其他因素也能影響濕度箱內(nèi)鋅的腐蝕。據(jù)報(bào)道，在含有1.8%SO的流動(dòng)水蒸氣（40cm/min）中，鋅在實(shí)驗(yàn)開(kāi)始時(shí)的腐蝕速率很高（635μm/年），500天后，會(huì)達(dá)到一個(gè)相當(dāng)穩(wěn)定的值135μm/年。100%相對(duì)濕度的鋅表面有光照時(shí)，可觀察到光增腐蝕，但它好像不是整個(gè)腐蝕過(guò)程中的主要因素。在潮濕的空氣中，表面一層非常薄的貴金屬膜的存在會(huì)提高鋅的腐蝕速率。
