地震矩張量（地震矩張量）

正文

地球內部巖層破裂引起振動的地方稱為震源。它是有一定大小的區域，又稱震源區或震源體。它是地震能量積聚和釋放的地方。震源在地球表面上的垂直投影，叫震中。人為因素引起的地震的震源稱人工震源，如人工爆破（炸藥爆破，核彈試驗）等。天然地震震源和人工爆破震源的性質有很大區別。一般而言，天然地震主要發生在斷層上，以剪切錯動為止；而人工爆破震源卻是以一點為中心向周圍膨脹的過程。采用地震波形資料進行地震矩張量反演，人們可以大致地區分這兩種震源的特性。

機制原理

地震矩張量

對地震震源的研究開始于20世紀初葉。1910年提出的彈性回跳理論，首次明確表述了地震斷層成因的概念（見地震成因）。在地震學的早期研究中，人們就已注意到P波到達時地面的初始振動有時是向上的，有時是向下的。20世紀的10～20年代，許多地震學者在日本和歐洲的部分地區幾乎同時發現，同一次地震在不同地點的臺站記錄，所得的P波初動方向具有四象限分布。日本的中野廣最早提出了震源的單力偶力系，第一次把斷層的彈性回跳理論和 P波初動的四象限分布聯系起來。此后，本多弘吉又提出雙力偶力系，事實證明它比單力偶力系更接近實際。美國的拜爾利(P.Byerly)發展了最初的震源機制求解法,1938年第一次利用P波初動求出完整的地震斷層面解。

斷層面的確定

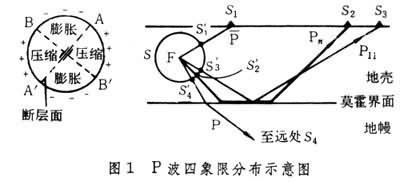

每個臺站記錄的某一特定 P波震相都可同震源處發出的一根地震射線相對應。圖1[P波四象限分布示意圖]右部給出假定地殼均勻時一些地震射線的例子。今以震源F為球心，作一足夠小的球面S，小到球內射線彎曲可忽略不計。這個小球面稱為震源球

地震矩張量

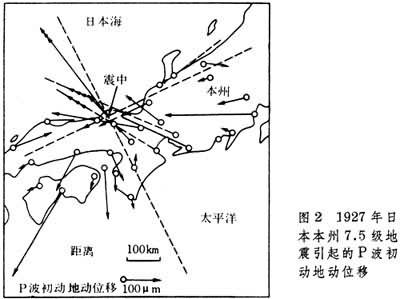

事實上，對地表P波水平位移也觀測到指向震中和背向震中的象限分布特點如圖2[1927年日本本州7.5級地震引起的P波初動地動位移]。

單力偶和雙力偶模型

地震矩張量

根據地震波觀測按雙力偶點源模式求解震源的基本參數時，除了給出二節面（或其法線矢量）的空間方位外，還常給出所謂P、B、T軸的空間方位。B軸即是二節面的交線，又稱零軸，因?yàn)樵撦S線上質點位移為零，也有記為N軸的。P軸和T軸都位于同B軸垂直的平面內，且各與二節面的夾角相等，P軸位于膨脹波象限，而T軸位于壓縮波象限。P軸和T軸可分別看成是同雙力偶等效的雙偶極力系的壓力軸和張力軸。

常常需要將觀測符號在震源球面上的分布、節面或各力軸與震源球面的交線或交點用圖表示出來。由于不好直接在球面上作圖，需用平面作圖來代替，于是出現了多種將球面上的點同平面上的點一一對應起來的投影方法。最常用的是伍爾夫網和施密特網（圖5[ 震源球面常用的投影網]）。二者所取的投影平面都是某個過球心的大圓面。伍爾夫網又叫等角投影網或赤平極射投影網，球面上的正交曲線族投影到平面上后仍保持正交。施密特網又叫等面積投影網，球面上面積相等的區域在平面上的投影面積仍相等。圖5[ 震源球面常用的投影網]中兩個圖網的左右兩部分分別是球面上不同正交曲線族在平面上的投影。圖6[ 中國唐山地震主震節面解在伍爾夫網上的表示]是1976年7月28日中國唐山大地震的P波初動符號和震源機制解答參數用伍爾夫網表示的結果。

S波的利用

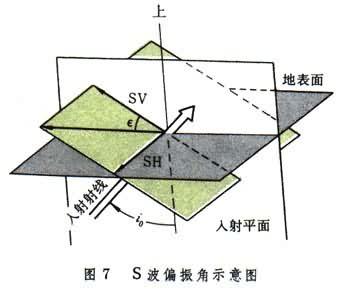

ε=arctg(H/V),這里H和V分別是入射S波的SH和SV分量（圖7[S波偏振角示意圖]）。將實際地震圖上的 S波記錄經過儀器和地表

地震矩張量

斷層面的鑒別

由地震波觀測鑒別斷層面時，需要考慮破裂傳播的效應，斷層面的破裂是從一個很小的區域首先開始的，并以有限的破裂傳播速度（小于橫波傳播速度）擴展到整個斷層面。根據地震波初至到時測定的震源位置就是破裂起始點的位置。

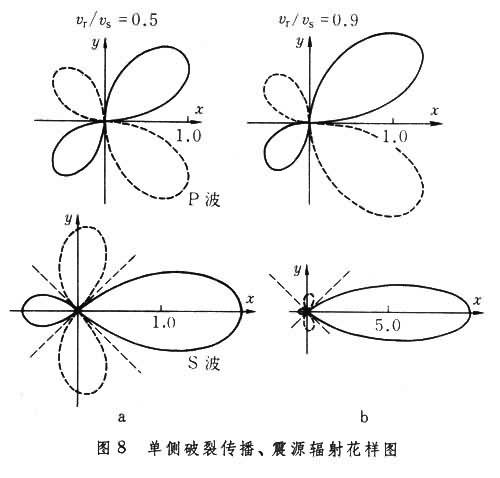

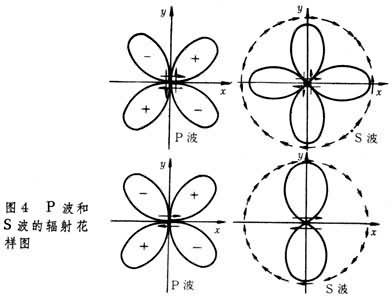

破裂傳播效應對輻射地震波的振幅和周期都有影響。對振幅的影響是使P波和S波的輻射玫瑰圖不再像圖4[P波和S波的輻射花樣圖]中雙力偶那樣具有對稱性，而是如圖8[單側破裂傳播、震源輻射花樣圖]所示。圖8[單側破裂傳播、震源輻射花樣圖]是矩形斷層單側破裂（即破裂從斷層一端開始后朝一個方向擴展）震源的遠場 P波和 S波的輻射圖案。由圖[單側破裂傳播、震源輻射花樣圖]可見，S波更容易反映出破裂傳播的效應，即在破裂前進的方向上,S波的振幅大大增強了。破裂傳播對地震波周期的影響是地震波的記錄上反映出多普勒效應：即在破裂前進的方向 上，波的高頻成分增強，使地動脈沖的時間寬度變窄；而在相反的方向上，波的頻率變得較低，地動脈沖時間寬度變寬。

有時能從實際地震波記錄中分辨出上述振幅和周期（或頻譜）隨方位變化的不對稱性，由此可鑒別出哪個節面是斷層面，并求出破裂傳播長度和傳播速度等參數。

震源的彈性

該理論的重要結果之一是：證明了在產生位移或應變場方面位移位錯和雙力偶力系的等價性，從而肯定了震源的雙力偶點源模型的合理性，并最后結束了前述關于單力偶與雙力偶點源模型的爭論。設在均勻各向同性彈性介質中有某一小面元d∑,在其兩側的介質分別發生了(和(的位移，則穿過該面發生的位移躍變 (即位錯)為：Δ=(-( 。彈性位錯理論證明，該位錯在引起周圍介質的位移場方面同在小面元處作用著一個雙力偶力系的效果等價，而雙力偶中一個力偶的力偶矩為：dM0=μΔd∑ ，式中μ是彈性介質的剪切模量。對于實際地震，斷層面有一個有限的 尺度。設斷層面總面積為A，若引入斷層面上的平均位錯[444-01]則可得出一個描述地震大小的物理量──地震矩M0，其表達式為：?[444-02]當觀測點離震源很遠時，可將震源近似地看成為點源，這時地震矩的大小就表示同此點源等價的雙力偶中一個力偶的力偶矩的大小。

測定方法

地震震源的測定，最簡單的是使用地震記錄儀。

地震波分為體波和面波，這兩種波在地殼內的傳遞速度是不一樣的，在地震記錄儀上，這兩種波有一個時間差，根據時間差可以計算出震源到地震記錄儀的距離，以地震記錄儀為圓心，以算出的距離為半徑，在專用地圖上畫圓，震源就在這個圓上；再利用設置在其他地區的地震記錄儀，又可以確定一個圓，這兩個圓應該有兩個交點，震源的位置就在這兩點之中的一個；再利用另外設置的第三臺地震記錄儀，就可以確定震源的確切位置了。

也可以利用兩臺地震記錄儀完成震源的測定：第一臺地震記錄儀判定震源到地震記錄儀的方向，可以在地圖上畫出一條直線；另外設置的一臺地震記錄儀亦可以畫出一條直線，這兩條直線的交點就是震源。

還可以利用一臺地震記錄儀判斷震源的位置：根據體波和面波的時間差，算出震源的距離，根據地震記錄儀第一筆的筆畫方向，判定震源的方向，有了方向和距離，就可以斷定震源的位置。

震源參數

隨著對震源力學過程研究的深入，描述震源模型所需用的參數也逐漸增多?；诘卣鹫鹪吹臄鄬幽Ｐ停壳俺?/p>

地震矩張量

此外，有人不用上表中的走向這個參數，而改用傾向，即斷層面向上的法線之水平投影的方向。位錯矢量與走向一致的斷層稱為走滑斷層；位錯矢量與傾向一致的斷層稱為傾滑斷層。傾滑斷層又分為逆斷層（上盤向上運動）和正斷層（上盤向下運 動）。有些斷層介于走滑與傾滑之間，但以一種方式為主。當人站在斷層一側，而另一側是向右運動時，稱斷層運動是右旋的；若另一側是向左運動，則稱斷層運動是左旋的。

從地震波記錄測定或估計震源參數時，除利用體波記錄外，也可利用面波記錄。一般采用波譜分析或理論地震圖方法進行分析。用波譜分析法時，一般是先求出震源參數同理論震源波譜的某些特征量之間的聯系，然后用傅里葉分析法從地震記錄求出觀測的震源波譜和相應的特征量，再根據上述聯系推算震源參數。用理論地震圖方法時，可用嘗試法先假定一些震源參數，并選定地球結構參數，然后計算出觀測點的理論地震圖，再同該點的觀測地震圖對比，根據二者是否符合再確定實際的震源參數。也可利用適當?shù)淖顑?yōu)化的反演方法，直接求出與觀測量擬合最好的震源參數，而不要反復嘗試了。

相關知識

地震矩張量

震源深度：

震中：

地震波：

地震波主要包含縱波和橫波。振動方向與傳播方向一致的波為縱波（P波）。來自地下的縱波引起地面上下顛簸振動。振動方向與傳播方向垂直的波為橫波（S波）。來自地下的橫波能引起地面的水平晃動。橫波是地震時造成建筑物破壞的主要原因。

由于縱波在地球內部傳播速度大于橫波，所以地震時，縱波總是先到達地表，而橫波總落后一步。這樣，發生較大的近震時，一般人們先感到上下顛簸，過數秒到十幾秒后才感到有很強的水平晃動。這一點非常重要，因?yàn)榭v波給我們一個警告，告訴我們造成建筑物破壞的橫波馬上要到了，快點作出防備。

1976年唐山大地震時，一位住在樓房里的干部突然被地震驚醒。由于這位干部平時懂點地震知識，所以當他感到地震顛簸時，迅速鉆到桌子底下，五、六秒種后，房頂塌落。直到中午，他被救出后，深深感到要不是自己果斷鉆到桌子底下，早就沒命了。他說是地震知識救了他的命。
