轉換開關是一種切換多回路的低壓開關。軸上迭焊多個動觸頭，軸轉動時動觸頭依次與靜觸頭接通或分斷，切換電路。把電路從一組連接改換到另一組連接的電器。有分立式和集成式兩種。

中文名

轉換開關

別名

組合開關

外文名

change-over switch

拼音

zhuǎn huàn kāi guān

優點

多觸點 體積小 可靠 安裝靈活

性質

開關電器

組成

多節觸頭

作用

接通和分斷電路，接通電源和負載

簡介

轉換開關又稱組合開關，與刀開關的操作不同，它是左右旋轉的平面操作。轉換開關具有多觸點、多位置、體積小、性能可靠、操作方便、安裝靈活等優點，多用于機床電氣控制線路中電源的引入開關，起著隔離電源作用，還可作為直接控制小容量異步電動機不頻繁起動和停止的控制開關。轉換開關同樣也有單極、雙極和三極。

轉換開關是一種可供兩路或兩路以上電源或負載轉換用的開關電器。轉換開關由多節觸頭組合而成，在電氣設備中，多用于非頻繁地接通和分斷電路，接通電源和負載，測量三相電壓以及控制小容量異步電動機的正反轉和星-三角起動等。這些部件通過螺栓緊固為一個整體。

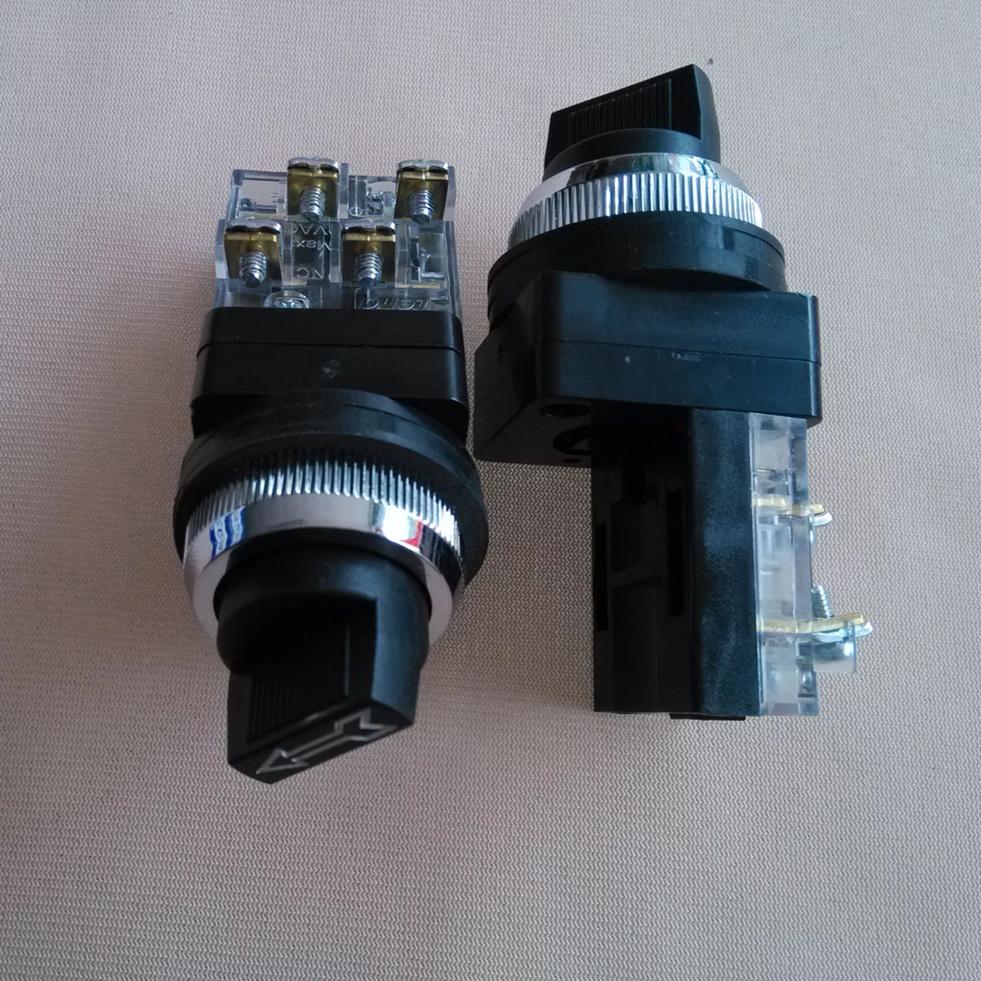

轉換開關

結構原理

轉換開關的接觸系統是由數個裝嵌在絕緣殼體內的靜觸頭座和可動支架中的動觸頭構成。動觸頭是雙斷點對接式的觸橋，在附有手柄的轉軸上，隨轉軸旋至不同位置使電路接通或斷開。定位機構采用滾輪卡棘輪結構，配置不同的限位件，可獲得不同檔位的開關。轉換開關由多層絕緣殼體組裝而成，可立體布置，減小了安裝面積，結構簡單、緊湊，操作安全可靠。

轉換開關可以按線路的要求組成不同接法的開關，以適應不同電路的要求。在控制和測量系統中，采用轉換開關可進行電路的轉換。例如電工設備供電電源的倒換，電動機的正反轉倒換，測量回路中電壓、電流的換相等等。用轉換開關代替刀開關使用，不僅可使控制回路或測量回路簡化，并能避免操作上的差錯，還能夠減少使用元件的數量。

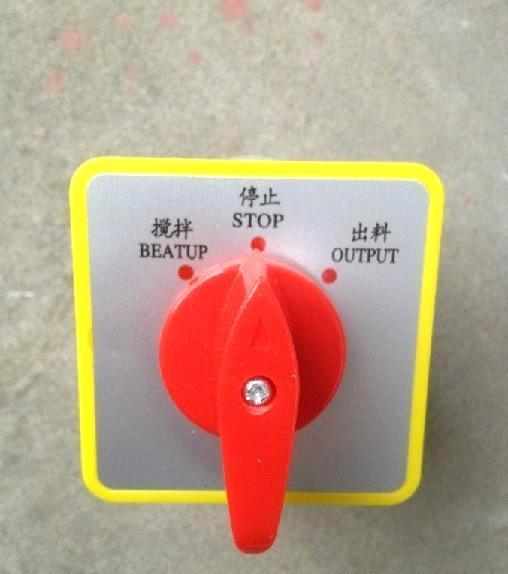

轉換開關

轉換開關是刀開關的一種發展，其區別是刀開關操作時上下平面動作，轉換開關則是左右旋轉平面動作，并且可制成多觸頭、多檔位的開關。

主要用途

轉換開關可作為電路控制開關、測試設備開關、電動機控制開關和主令控制開關，及電焊機用轉換開關等。轉換開關一般應用于交流50HZ，電壓至380V及以下，直流電壓220V及以下電路中轉換電氣控制線路和電氣測量儀表。例如常用LW5/YH2/2型轉換開關常用于轉換測量三相電壓使用。

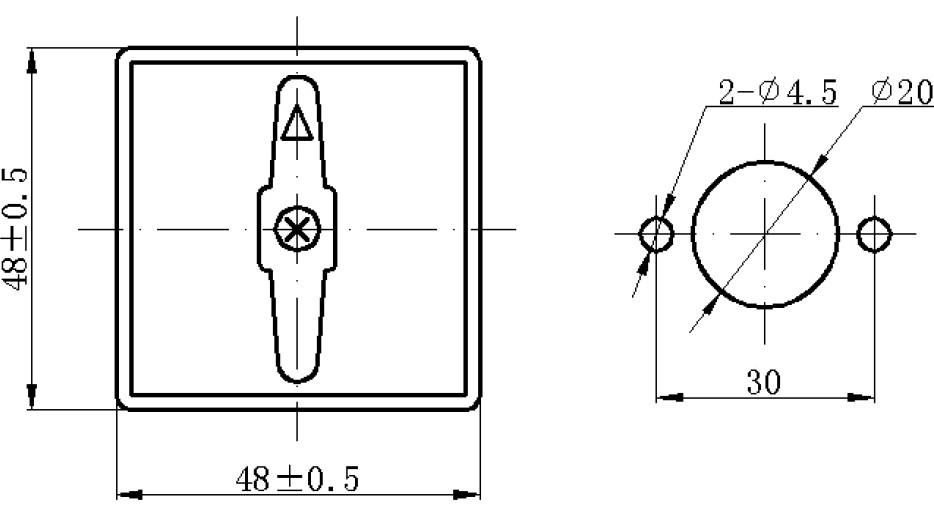

轉換開關

組合開關適用于交流50HZ，電壓至380V及以下，直流電壓220V及以下，作手動不頻繁接通或分斷電路，換接電源或負載，可承載電流一般較大。

型號

轉換開關 LW5-16 YH3/3 字母和數字分別表示的是：

LW--萬能轉換開關的"萬能"的反拼音；

5--設計序號；

16--約定發熱電流；

Y--電壓；

H--轉換的"換"的拼音首字母；

3--三相；

3--三節。

LW5-16 YH3/3 的意思就是用于電壓指示轉換相間電壓的萬能轉換開關。
