轉盤扭矩表（轉盤扭矩表）

產品簡介

用以監測或控制鉆進與起下鉆時各種設備與工具的有關參數，以保證按設計要求進行鉆井施工。主要包括指重表、泵壓表、泥漿泵沖數表、進、出口泥漿流量計、轉盤扭矩表、大鉗扭矩表等顯示與記錄儀表以及自動送鉆裝置等監控裝置。

先進的鉆井設備上還配備有多道記錄儀，自動記錄泥漿泵、轉盤等設備工作參數，并采用微處理機等監控裝置，以提高鉆井的機械化和自動化程度。

轉盤扭矩表是顯示轉盤工作時扭矩變化情況的儀表。

基本構成

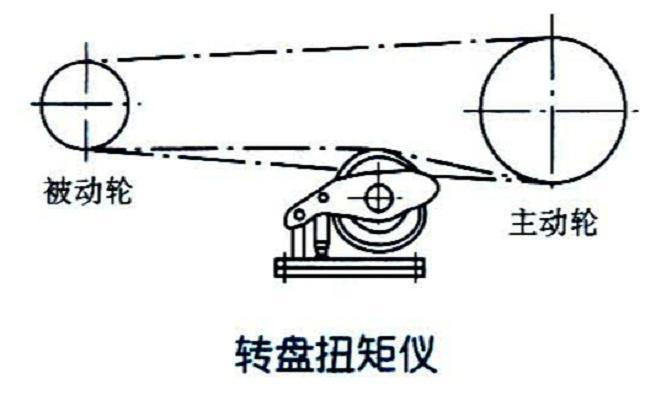

轉盤扭矩表由橡膠滾輪、杠桿、杠桿立柱、液缸、阻尼器、傳動放大機構、指針等組成（見圖）。

工作原理

司鉆可根據轉盤扭矩變化來判斷井底鉆頭的工作情況。在電驅動鉆機上，驅動轉盤的電動機電流的大小及變化，就可直接反映出轉盤扭矩的大小和變化。在機械驅動鉆機上，通常是通過測量傳動轉盤的鏈條緊邊偏移度的大小和變化來反映轉盤扭矩的變化。

該裝置的一次儀表（傳感器）裝在轉盤傳動鏈條的下方。轉盤工作時，轉盤扭矩變化，使鏈條張緊并隨之發生變化，這一變化就給鏈條下方的滾輪一個垂直作用力，通過杠桿傳給液缸。此時液缸內液壓壓力經過阻尼器作用于彈性彎管，通過放大機構帶動指針旋轉，從表盤上即可顯示轉盤扭矩的變化。

轉盤扭矩表

基本應用

目前，國內生產的各種石油鉆機，均不帶轉盤扭矩表。從國外引進的“富士號”鉆井船上，帶有美國馬丁·德柯公司的液壓-機械式轉盤扭矩表。這種扭矩表，在我國已有仿制，但僅適用于鏈條傳動的鉆機。然而，我國各油田使用萬向軸帶轉盤的各種型號鉆機，還為數不少。

存在問題

在用的鉆機投產時不同程度都配備了不同水平的鉆井儀表，但是國內鉆井儀表應用于水平遠遠落后于石油鉆井技術先進的國家。除了為國外服務的井隊和國內打特殊井的隊伍外，其他鉆井隊大都對于鉆井?dāng)?shù)據監測服務沒有特殊要求。因此，雖然購鉆機時配套了鉆井儀表，僅是鉆臺顯示部分得到了應用，加上使用維護和管理不善，許多井隊原來配套的儀表已經毀損，或者沒有特殊要求根本就不安裝傳感器，顯示儀表只是擺設。

國產鉆井儀表設計生產的種類也不在少數，單個儀表如指重表、泵壓表、流量計、密度計、扭矩儀等，多參數儀如4參數儀、6參數儀、8參數儀、12參數儀等，還有測錄系統、監測系統等，許多鉆機配備國家外先進的儀表系統。但是除了兩塊表（指重表和泵壓表）外，都未被普遍采用，這說明鉆井儀表應用落后。

同一井場地面監測錄井配套儀表要比鉆井配套完善得多，國產錄井設備發展的速度比鉆井儀表快許多。同一井場，鉆井儀表應用發展遠不如測井、錄井。

需求促進應用。鉆井儀表（現場部分）主要功用是過程監測，并不重視采集數據的事后應用，而錄井、測井和測試則不同，均是十分重視采集數據的事后分析處理解釋?zhuān)瑢儆诮Y(jié)果監測，其監測結果是生產任務的主要內容。

儀表配套應用必須有固定的隊伍來維護，而且要在基層隊配備。測井和錄井都有固定的儀表維護隊伍，而鉆井隊則沒有，經常是幾十個鉆井隊的鉆井儀表，僅靠技術站的儀表組幾個人來維護，儀表組還擔負著儀表研發的任務。所以實際只有儀表維修，沒有維護。

地質情況較熟的開發井基本上靠?jī)蓧K表就能解決問題，而探資井等重點井一般都配有錄井設備，錄井設備采集的數據中包含了鉆井過程監測所需的所有參數，沒有必要再單獨配一套，增加投入和工序（安裝、維護和拆卸），卻見不到較大的效益。

因此，鉆井儀表自動化的發展，必須要收集過程數據，并在這些數據挖掘利用方面多下功夫，讓基層隊和管理層至少有一個層面切實感覺到儀表應用投入能有效益。
