在2600系列和2600A系列數字源表之間高度的命令兼容性，使得測試工程師在維持現有測試平臺的同時，仍可以不斷投資新技術。工程師在測試過程中，可以隨時開啟2600A系列數字源表的新能力。這些改進的能力將帶來的有益結果：吞吐量增加，源和測量動作的精密定時，動態測試配置以及改進的并行測試能力。
2600A系列數字源表（2600A系列數字源表）
103次瀏覽 | 更新時間：2023-03-09
來源 ：網絡整理
精選百科
本文由作者推薦
2600A系列數字源表
2600A系列數字源表
目的
高度的命令兼容性
特點
吞吐量增加
介紹
從2600系列數字源表?到2600A系列數字源表 更短的產品周期和新增的技術，滿足為實現投資最大化的制造商們對可配置測試系統的迫切需求。2600A系統數字源表是對現有2600系列數字源表[3]的改進，可以滿足當今測試工程師并行測試以及時間關鍵應用的需求。
新的儀表都有哪些改進呢？表1對2600A系統和2600系列數字源表[4]之間的主要區別進行了對比。
表1 2600系列和2600A[5]系統數字源表特性/能力比較
特性特性 | 能力/性能 | |
| 2600系列(非-A) | 2600A系列 | |
| 內置掃描生成 | 僅使用工廠腳本 | 內置ICL，可以配置線性、日志和清單掃描。直接與觸發模型連接，實現精密定時控制。 |
| 靈活的觸發模型 | 否 | 是 |
| 精密脈沖定時 | 最小脈寬= 200μs。脈沖同步只限于兩個通道。SMUA脈寬必須比SMUB脈寬寬40μs。 | 最小脈寬=100μs。能夠從多個節點輸出同步脈沖，與脈寬無關。 |
| 在擴展操作區域進行脈寬調制 | 僅2611、2612兩個型號 | 所有型號都具有10A脈沖能力 |
目前，2600系列數字源表的用戶發現：將應用轉向2600A系列數字源表將更容易。2600A系列數字源表的所有命令幾乎都是后向兼容的，因此現有程序不必修改或只需稍加修改，就可以運行。值得一提的是，為支持新觸發模型而對某些代碼修改后，2600A系列數字源表將為用戶提供更大的吞吐量，并實現多個設備之間源和測量操作的同步。
為了突出2600A系列數字源表的優勢，這個應用筆記將從常見的半導體測試應用角度對其新特性進行說明。
內置掃描生成能力
靈活性已經成為2600A系列數字源表的優勢之一。這種靈活性部分源自其對
剛性觸發模型
[6]的獨立性，這在基于 SCPI的儀器中是常見的。不過，使用觸發模型代表著對源和測量操作的更精密定時控制。與2600A系列數字源表一道，吉時利推出了新的觸發模型，同吉時利其他產品和競爭產品的觸發模型相比，新觸發模型具有更大的靈活性和更佳的定時控制。2600A系列數字源表
[7]的出發延遲(也就是，從接到輸入啟動到源變化的周期) 可以低于10μs。此外，用戶可以在單一設備源變化之間實現亞微秒同步，也可以在通過TSP-Link
[8]連接的多設備網絡源變化之間實現亞微秒同步。同時，仍保持編程靈活性，因?yàn)橛脩暨€可以選擇操作外部觸發模型。除了觸發模型，還提供內置掃描生成功能，可以在單一命令語句中很容易地實現線性、日志、清單掃描編程。在2600系列數字源表中，也提供了類似的掃描能力，但只能使用工廠腳本功能或用戶創建的環路，不利于源電平和測量。
為了理解2600A系列數字源表新觸發和掃描能力的強大功能，這個應用筆記在以 雙極型晶體管
(
BJT)

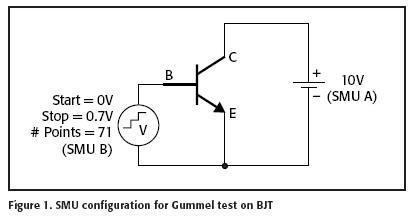

[9]的Gummel測試為例。圖1給出簡化的測試示意圖?，F(xiàn)在，我們考慮如何利用2636型數字源表進行測試。為了執行Gummel測試，需要對2636型數字源表進行編程。圖1 用于二極管結溫Gummel測試的SMU配置
tu 1
設置正常運行時間是為在進行掃描之前配置SMU源和測量
[10]參數。因此，設置間隔只需要一次。從那以后，根據用戶需要，掃描可以運行多次。在這個測試中，2636型數字源表

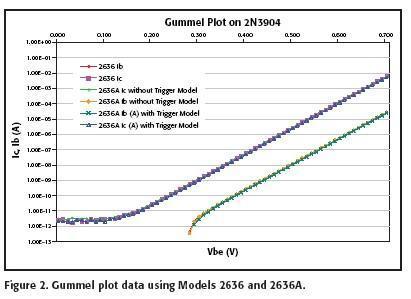

[11]被配置為在很短的積分時間內(NPLC = 0.001)進行測量，但默認源和測量延遲則根據需要維持在設置的低電流范圍內。對2636型數字源表而言，建立時間大約是78ms。測試執行時間是91.9ms。圖2給出測試結果曲線圖。圖2 使用2636和2636A型數字源表的Gummel測試圖
圖 2
同樣代碼還可以在2636A型數字源表上運行。在圖2中也給出了相應的測試結果。注意，兩個儀表生成數據的良好相關性。2636A型與2636型數字源表的建立時間和測試執行時間具有可比性。接著，對
2636A型數字源表
[12]進行配置，使之利用新的掃描功能和觸發模型進行Gummel測試。為了執行Gummel測試，需要對2636 A型數字源表進行編程。在圖2中也給出相應的測試結果。再次提請注意，所得數據與2636型數字源表測試結果非常相關。
使用觸發模型時，2636A型數字源表的建立時間大約是88ms，比不使用這個
觸發模型
[13]時要稍微長一些(大約長9ms)。不過，需要注意：這個建立的時間間隔是不重現的。同時，測試執行時間的縮短可以補償建立時間的增加。在與2636型數字源表使用同樣的默認源和測量延遲情況下，使用觸發模型的測試執行時間是55.8ms，測試時間較少將近40%。這個例子清楚地表明：2600A型系列數字源表觸發模型的速度優勢，即使在小電流測試時也優勢明顯。精密脈沖定時和直流偏置開啟序列
在很多
IC
[14]和ASIC
[15]中，多個電源的開啟序列至關重要。同樣重要的是，不同電源開啟之間的定時。在2600型系列數字源表中，不同電源開啟之間延遲的精度受到連續命令行命令執行的限制。要將SMUA
[16]與SMUB
[17]開啟之間的延遲設置為200μs，可能需要以下命令序列：reset()smua.source.levelv = 0
smub.source.levelv = 0
smua.source.output = smua.OUTPUT_ON
smub.source.output = smub.OUTPUT_ON
smua.source.levelv = 5
delay(200e-6)
smub.source.levelv = 3.5
圖3給出在
2602型數字源表

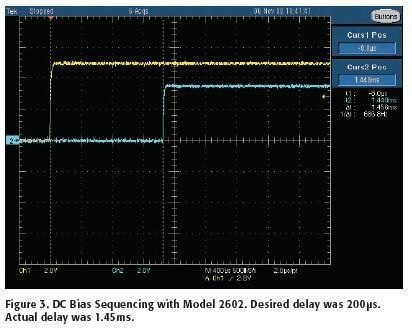

[18]上執行前述序列的結果。實際延遲接近1.5ms，比預設值多7倍。此外，對于連接至TSP-Link網絡的每個節點，命令執行時間也都有所增加。圖3 2602型數字源表的直流偏置序列。期望延遲是200μs。實際延遲是1.45ms。
圖3
2600A系列型數字源表
[19]觸發模型，允許用戶在微秒數量級的精度對源電平和延遲時間進行編程。下面的命令序列將2602A
[20]型數字源表SMUA
[21]與SMUB
[22]開啟時間延遲設置為200μs 。reset()
smua.trigger.source.listv({5})
smua.trigger.source.action = smua.ENABLE
smub.trigger.source.listv({3.5})
smub.trigger.source.action = smub.ENABLE
--Program timer with a delay of 200us
trigger.timer[1].delay = 200e-6
trigger.timer[1].stimulus = smua.trigger.ARMED_EVENT_ID
trigger.timer[1].count = 1
trigger.timer[1].passthrough = false
smua.trigger.source.stimulus = 0
smub.trigger.source.stimulus = trigger.timer[1].EVENT_ID
smua.trigger.endsweep.action = smua.SOURCE_HOLD
smub.trigger.endsweep.action = smub.SOURCE_HOLD
smua.source.output = smua.OUTPUT_ON
smub.source.output = smub.OUTPUT_ON
smub.trigger.initiate()
smua.trigger.initiate()

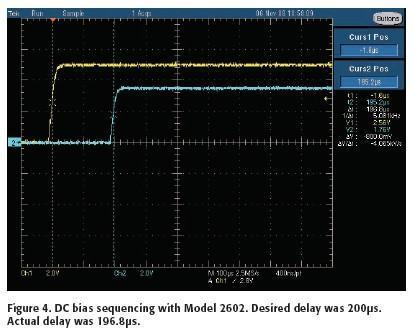

圖4給出前述命令序列的結果。注意，通道之間的延遲大約是196.8μs(在50% SMUA振幅到50% SMUB振幅間測量)。
圖4
圖42602A型數字源表
的直流偏置序列。期望延遲是200μs。實際延遲是196.8μs。With Series 2600A instruments，a minimum delay time of10μs seconds is possible.
利用2600A系列數字源表，可以實現10μs的最小時間延遲。
在二極管結溫測量中
采用2600A系列數字源表觸發模型有可能實現
高精密定時
，因此在脈沖調制
[23]的相關應用中具有優勢。下面以二極管
結溫測量為例進行說明。結溫測量
是將器件溫度與二極管正向壓降進行相關而測量的。為了采集P-N結的真實溫度，要盡量避免給其增加額外熱量，因此正向壓降
[24]一般是利用很短的電流脈沖進行測量的。如果驅動電流較高，那么短脈沖就特別重要。在高亮度LED測量中往往如此。所有的
2600A系列數字源表
[25]提供10A 脈沖能力，這是最初的2601和2602 數字源表所不具備的。2600A系列數字源表還將最小脈寬縮短至2600系列數字源表的一半，使用戶可以設置100μs的脈沖。此外，目前在2600A系列數字源表網絡各節點已經可以及時實現脈沖的精密同步。圖5和圖6對2612
[26]和2612A

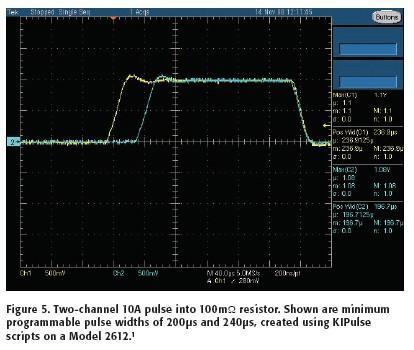

[27]數字源表的雙通道脈沖性能進行了對比。圖5 進入100mW電阻器的雙通道10A脈沖。圖示的最小可編程脈寬是200μs和240μs，這是在Model 2612型數字源表上利用KIPulse腳本創建的。
圖5

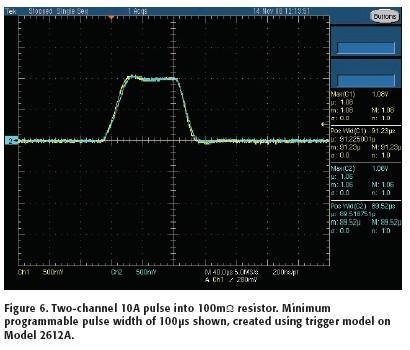

1 為2600系列數字源表編寫的采用KIPulse腳本的軟件，不做改動即可在2600A系列數字源表運行。圖6 進入100mW電阻器的雙通道10A脈沖。圖示的最小可編程脈寬是100μs，這是在Model 2612A型數字源表上創建的。
圖6
其他重要特性/改進
異步與同步并行測試
并行腳本
運行是運行TSP-Link
[28]網絡中遠程腳本的能力。當初推出2600系列數字源表時，腳本只能在TSP-Link網絡的一個節點上運行。由GPIB唯一地址定義的這個節點(主節點)，能夠控制其他節點（遠程節點）的源和測量動作，但這種操作只能按順序進行。這些限制使得在單一TSP-Link網絡中不可能實現真正的并行測試。因此，在并行測試應用中，很少使用TSP-Link，以支持GPIB
[29]通信線纜分離至多個節點，以及通過分離至2600系列數字源表數字
[30]I/O端口的連接實現觸發。2600A系列數字源表

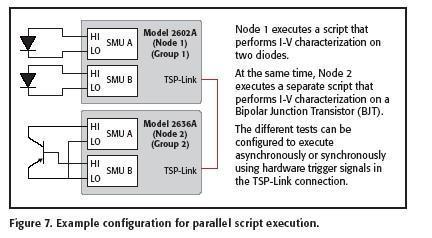

[31]通過支持TSP-Link網絡遠程節點腳本的運行，克服了TSP-Link并行測試的局限性。圖7給出一個并行測試應用。節點可以配置為分組，組長可以通過運行腳本，來控制本組內任何節點的操作。這種按組分配是動態的，可以利用SMU組合對一個器件進行測試，然后，為了獨立運行針對多個器件的測試，可以將相同的SMU重新分配給不同組。這些分配只需使用軟件命令即可完成。此外，2600A系列數字源表觸發模型，使得在TSP-Link連接中，利用硬件觸發信號，就可以實現TSP-Link網絡各節點之間源和測量動作的同步。圖7 并行腳本執行配置實例。
圖7
這種測試配置的靈活性允許測試工程師對SMU
[32]進行重新分組和重新分配，迅速準備新器件的測試，實現了資源利用的最大化。動態配置，加上其履行并行測試的能力，可以將變換硬件設備的時間降到最少，并允許在所有SMU上同時運行獨立測試，因此可以降低測試成本。與外部?jī)x器的通信和同步
如前所述，通過TSP-Link連接的
2600A系列數字源表
[33]，將提供增強的觸發和同步能力。利用TSP-Link線纜中的3個硬件同步線路，還很容易將這種同步擴展至其他基于TSP
[34]的儀器。2600A系列觸發模型還支持SMU與外部非TSP以及非吉時利儀表之間的
精密觸發
。其實現方式有兩種：(1)對數字I/O觸發，采用低觸發延遲；(2) LAN觸發：數字I/O觸發：從數字輸入觸發到源或測量變換啟動的觸發延遲，從
2600系列數字源表
[35]的150μs縮短至2600A系列數字源表的10μs。這將實現SMU操作與外部?jī)x表的操作的更精密排列。2. LAN觸發：2600A系列數字源表屬LXI兼容。不過，除了基本的LXI-C規范，2600A系列數字源表還包括LAN軟件觸發器，可以與具有觸發能力的
LXI儀表
[36]進行握手。程序命令兼容
實施新測試設備成本的一個方面包括從現有穩定的軟件程序轉向支持新產品。當轉向2600A系列數字源表時，這方面的成本將大大減少，因?yàn)檫@些儀表與
2600系列數字源表
[37]的軟件程序幾乎是100%的命令兼容。下面，介紹一下它們之間的微小差別。腳本管理的變化
在
2600A系列數字源表
中，腳本可以存儲在內部非易失性內存或者從前部面板USB端口插入的存儲器件中。為了支持這個USB存儲功能，腳本save()功能已經更新，允許用戶指定目錄和文件名。例如，可以使用以下命令，將"myscript"腳本保存至USB端口名稱為"test1"的文件夾，文件名是"example1.tsp"。在
2600A系列數字源表
[38]中，使用save() 功能將不可能再以不同名稱保存腳本；而在2600系列數字源表中，這是可能的。為了以不同的名字保存腳本，必須對腳本進行命名，然后調用save() 功能。2 通過分配腳本名稱屬性字符串，可以對腳本重新命名。下面的例子將"myscript"重新命名為"exampleScript"。
對腳本進行重新命名確實改變了以該腳本為基準的任何變量的名稱。當使用加載腳本功能創建腳本時，2600/2600A系列數字源表還創建具有相同名稱的全局變量。為了運行腳本，這個全局變量通常是可以訪問的。因此，在前述例子中，myscript變量仍然以"exampleScript"這個新名稱腳本為基準。
訪問腳本源代碼更加困難
有時候，編程人員想要阻止其他用戶訪問腳本的源代碼。在
2600系列
[39]數據源表中，可以使用二進制發行示例腳本使得腳本源代碼讀取困難。不過，在2600A系列
[40]數字源碼中，可以刪除腳本源代碼，但仍然保持運行腳本的能力。為了刪除腳本源代碼，可以將腳本屬性設置為零。然后，讀取源代碼只返回該代碼的二進制編碼版本。下面就是如何刪除myScript
源代碼的實例。其中包括試圖找回腳本源代碼的結果。myScript.source = nil
print(myScript.source)
2612A系列數字源表
[41]的返回如下：loadstring(table.concat({ "LuaP
