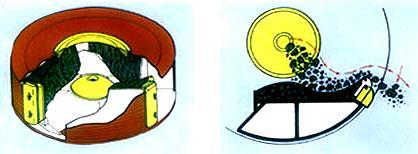

結構示意圖

如上所示，物料在轉盤中形成自然堆積保護層，保護轉盤體不被磨損，只有磨塊為易損件。通過調整轉盤結構及磨塊材質，以適應不同物料加工，達到最佳使用效果。

結構示意圖

1,是新型中、細碎石設備，也是世界上廣泛用于替代錐碎機、對輥機、球磨機的機型。

2 結構新穎、獨特、運轉平穩。

3 能量消耗小、產量高、破碎比大。

4 設備體積小、操作簡便、安裝和維修方便。

5 具有整形功能、產品呈立方狀、堆積密度大。

6 生產過程中，石料能形成保護底層，機身無磨損，經久耐用。

7 少量易磨損件用特硬耐磨材質制成，體積小、重量輕、便于更換配件。

性能特點

(1)自擊式破碎，超低的使用費用

自擊式破碎機

自擊式破碎機的精粹在于“自擊”，石料與石料在破碎腔中自行高速撞擊粉 碎，并在破碎腔中產生自然堆積形成保護層，保護周護板不受磨損。在自擊式破碎機中周護板由易損件變成為等同于機器壽命的結構件，避免了在沖擊破碎中每月必須更換一次重達1.5噸的周護板，從而大大降低了用戶的使用成本，顯著提高了用戶的經濟效益。

(2)高轉速，卓越破碎比

由于獨特的軸承安裝與先進的主軸設計，使得本機兼有重負荷和高速旋轉兩個特點。物料在破碎腔中具有高達70-80米/秒線速度。如此高的線速給用戶帶來了生產的高效率，在裝機功率為264KW的1050機型上，原料為<70mm的河卵石，每小時進料240噸，可產石子(5-30)>80噸。機制砂(4.75mm以細)>40噸，其破碎率>50%。

技術參數

型號最大進料粒度轉盤轉速(r/min)功率處理量(t/h)外形尺寸LxBxH(mm)
Sp550352000-300037-5530-50(t/h),其中10-25mm占14-33%,4.75-10mm占18-28%=<4.75占34-66%2000x1500x3200
Sp750451500-250075-11070-100(t/h),其中10-25mm占18-42%,4.75-10mm占16-20%=<4.75占28-63%2800x2000x3400
Sp860551300-2000132-180120-170(t/h),其中10-25mm占22-43%,4.75-10mm占14-17%=<4.75占25-53%3600x2200x4200
Sp1050701100-1700220-264200-250(t/h),其中10-25mm占25-45%,4.75-10mm占13-16%=<4.75占21-51%4300x2800x5000
Sp12501001100-1240320-400300-380(t/h),其中10-25mm占25-46%,4.75-10mm占12-14%=<4.75占18-47%5000x3400x5800
機器的維護

1、軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關系，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處（1）轉動軸承（2）軋輥軸承（3）所有齒輪（4）活動軸承、滑動平面．

2、新安裝的輪箍容易發生松動必須經常進行檢查．

3、注意機器各部位的工作是否正常．

4、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件．

5、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動，以致發生嚴重事故．

6、軸承油溫升高，應立即停車檢查原因加以消除．

7、轉動齒輪在運轉時若有沖擊聲應立即停車檢查，并消除

安裝試車:

1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。

2、安裝時應注意主機體與水平的垂直。

3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

4、按設備的動力配置電源線和控制開關。

5、檢查完畢，進行空負荷試車，試車正常即可進行生產。
