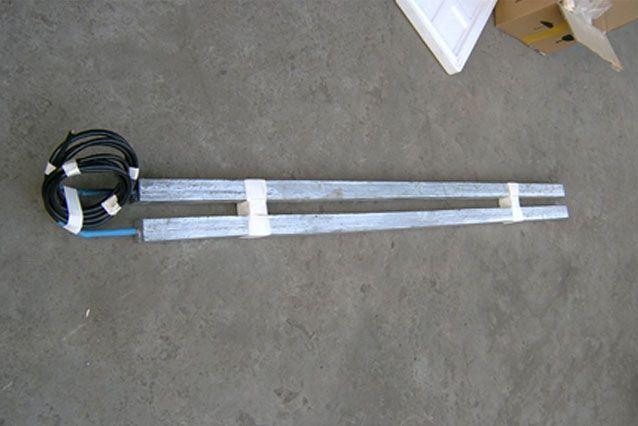

接地電池由平行靠近的一對或四支鋅合金犧牲陽極棒組成，中間用絕緣墊塊隔開，然后一起裝在裝有填包料的棉布袋中，通過引出電纜焊接在絕緣裝置（絕緣接頭或法蘭）的兩側，以防止強電沖擊引起的損壞。

中文名

鋅接地電池

注意事項

電阻很小

使用范圍

雷電多發區

主要性能

鋅接地電池

不影響構筑物本身的陰極保護；建筑物陰極保護不會因?yàn)榻拥囟痣娕几g。

適用范圍

在交流干擾影響范圍內及雷電多發區里，防止強電沖擊引起的破壞，不損壞被保護構筑物。

詳細介紹

(1)鋅接地極在工程中可以代價過去用的銅或鋼接地極，一次性同時解決陰極保護和接地問題，大大降低了工程資金投入和成本。

優點：

（1）不影響構筑物本身的陰極保護。

（2）若建筑物陰極保護不會因?yàn)榻拥囟痣娕几g。

(2) 鋅接地電池由平行靠近的一對或四支鋅合金犧牲陽極棒組成，中間用絕緣墊塊隔開，然后一起裝在裝有填包料的棉布袋中，為防止工藝站場或管道側高壓電涌對絕緣接頭、法蘭的損壞，在管道絕緣裝置附近應安裝接地電池，通過引出電纜焊接在絕緣裝置（絕緣接頭或法蘭）的兩側，以防止強電沖擊引起的損壞，同時日常情況下接地電池也可對管道起保護作用。

規格

型號規格（長×寬×高（直徑×長）mm）
AK-ZNJD-11000×40×40
AK-ZNJD-21500×40×40
AK-ZNJD-3Φ40×1000
AK-ZNJD-4Φ40×1500
AK-ZNJD-5Φ60×2000

注意事項

在土壤中使用時，應用填充料，其配比為：石膏75%、膨潤土20%、硫酸鈉5%。

鋅接地電池是否會造成陰極保護電流大量流失

1、接地電池兩支鋅棒之間的電阻很小，一般在0 2-0. 5之間。

2、如果電流進入站內接地設施，沿管道來到接地電池，并通過非保護側的鋅棒進入保護側鋅棒，此時，測量站內設施電位，應該偏離自然電位向負偏移；但此時絕緣接頭娃非保護側電位應該不會比-l_ 15V CSE更負。

3、陰極保護電流不會通過非保護側鋅棒進入管道，因?yàn)殡娏鬟M(jìn)入后，沒有連接構成同路，電流無法排出。

對于陰極保護側，即便沒有施加陰極保護電流，所測量到的電位也在-1. 15 V CSE附近，參比電極的電位主要受到鋅接地電池的影響，電流從鋅棒流出，保護管道。

對于非陰極保護側，一部分陰極保護電流可能會經過站內接地設施進入管道，再?gòu)慕拥仉姵靥幍匿\棒流出，進入保護側的鋅棒進入被保護管道。此時，鋅棒泄漏的電流受兩支鋅棒之間電壓差的控制，泄漏電流不會很大。

執行標準

ASTM-B418 / GB/T4950-2002
