鋅合金犧牲陽極擁有極高的電化學性能，在海水及含氯離子的其他介質中，性能良好，發出電流的自調節能力強。多用于土壤電阻率小于20歐姆·米的土壤環境中或海水環境。

中文名

鋅合金犧牲陽極

t

設計壽命

Z

理論電容量（820Ah/kg)

U

電流效率（0.95）

I

陽極電流輸出（Amps)

Q

陽極使用率（85%)

簡介

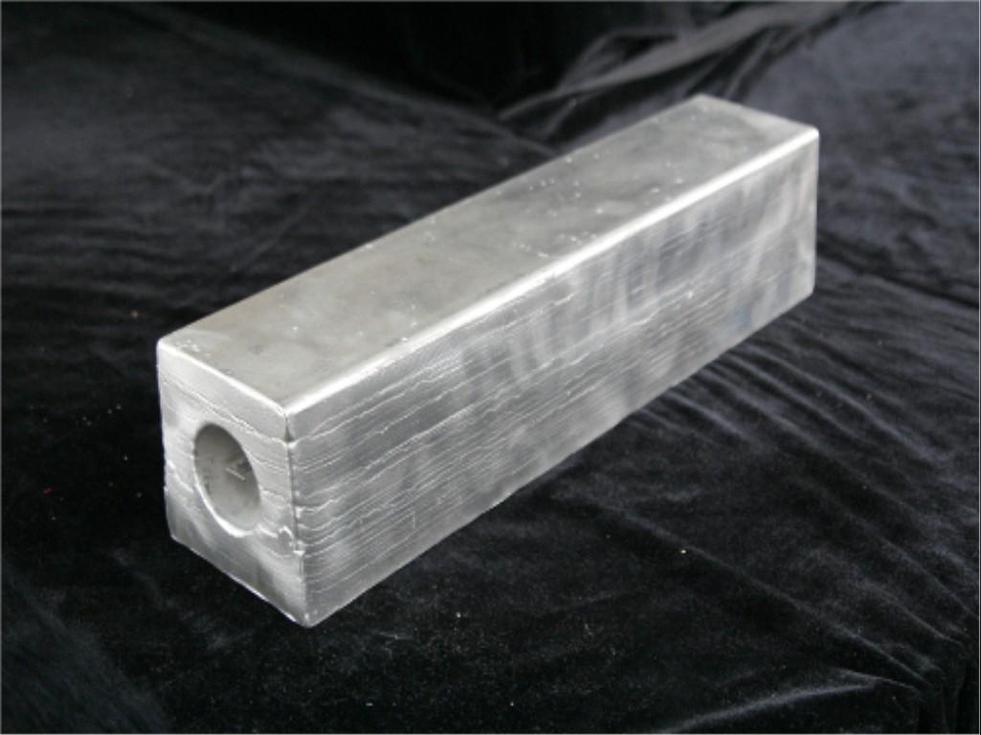

鋅合金犧牲陽極

鋅犧牲陽極多用于土壤電阻率小于20歐姆·米的土壤環境中或海水環境。電極電位為-1.10VCSE，驅動電壓0.25V。溫度高于49℃時，發生晶間腐蝕，高于54℃時鋅陽極的電極電位變正，它與鋼鐵的極性發生逆轉，變成陰極受到保護，而鋼鐵變成陽極受到腐蝕。所以，鋅陽極一般用于溫度低于49℃的環境。鋅陽極必須使用回填料。

化學成分

元素鋅合金高純鋅
Al0.1~0.5≤0.005
Cd0.025~0.07≤0.003
Fe≤0.005≤0.0014
Pb≤0.006≤0.003
Cu≤0.005≤0.002
展開表格

電化學性能

密度g/cm37.14
開路電位V-1相對CSE
電流效率%65在海水中3mA/cm3條件下
電容量A·h/kg780
消耗率kg/(A·Yr)11.88
電流效率%≥65在土壤中0.03mA/cm3條件下
展開表格

消耗量計算

W=It8766/UZQ

W 陽極重量（Kg)

運輸貯存

禁止用帶酸、堿、鹽等腐蝕鋅的包裝物和運輸工具裝運，并應貯存在干燥、通風、無腐蝕性物質的庫房里，嚴防雨水淋濕。

應用

主要性能

極高的電化學性能、單位重量的陽極材料發電量大，約為鎂陽極的2/3倍。在海水及含氯離子的其他介質中，性能良好，發出電流的自調節能力強。

適用范圍

鋅合金犧牲陽極是適用于溫度低于50℃和電阻率小于15Ω·m的海水、淡海水、土壤等電解質中的金屬構件陰極保護用的犧牲陽極，包括船舶、港工設施、海洋工程、埋地金屬管道、儲罐、海水冷卻系統等鋼結構陰極保護用的犧牲陽極。

規格

型號重量kg規格
AKX-1945x(40+48)x600
AKX-212.554x(52+56)x600
AKX-315.060x(58+64)x550
AKX-418.060x(58+64)x650
AKX-522.060x(55+64)x800
展開表格

參數

鋅的密度為7.14g/cm3，開路電位：－1.03V，土壤中電流效率大于65%△E=0.2V

通常應用在小于500ΩNaN電阻率的水中。在小于15Ω.m土壤電阻率的土壤中也可用鋅陽極。

高純鋅通常用來制造擠壓的帶狀陽極或作為固定參比電極、接地電池用。

鋅也可做成鐲式陽極，主要應用在水下和海底管道上，一種是作成塊狀然后焊接在鋼支架上形成一個圓形，還有直接做成半環狀，直接扣在管道上。

>尺寸：25.4×28.5mm 15.8×22.2mm 12.7×14.2mm 8.7×11.9mm ф3.9mm

鋅帶不加填包料的鋅接地電池

特殊用途：鋅接地極，參比電極，接地電池，防交流干擾(《陰極保護工程手冊》78頁)

鋁的密度為2.7g/cm3，開路電位：－1.05V左右，電流效率大于70% ，△E=0.25V

通常應用在小于150ΩNaN電阻率的水中，鋁陽極通常不在土壤中使用。
