1.采樣/保持電路

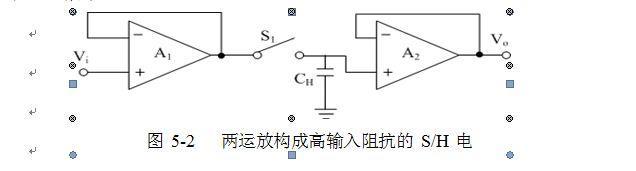

采樣保持電路實質上是一種模擬信號存儲器,它在數(shù)字指令控制下,使開關通斷,對輸入信號瞬時值進行采樣并寄存,通常用兩個運算放大器構成高輸入阻抗的采樣/保持電路,如圖5-2所示。

LF398

放大器A1是射隨器。它對模擬信號提供了高輸入阻抗,并提供了一個低的輸出阻抗,使存儲電容CH能快速充電和放電,放大器A2在存儲電容和輸出端之間起緩沖作用。開關K1在指令控制下通斷,對電容CH充電或放電,開關S1通常使用FET開關或MOSFET開關,存儲電容CH一般取0.01~0.1μF。

采樣/保持電路經常使用集成電路LF398,該器件的工作原理和使用方法說明如下:

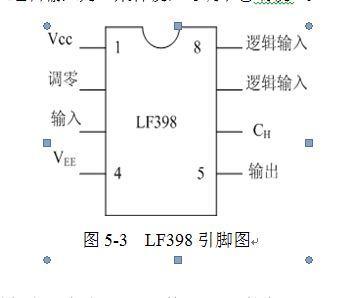

各引腳端的功能如下:

①和④端分別為VCC和VEE電源端。電源電壓范圍為±5V~±15V。

②端為失調調零端。當輸入Vi=0,且在邏輯輸入為1采樣使,可調節(jié)②端使Vo=0。

③端為模擬量輸入端。

LF398

⑤端為輸出端。

⑥端為接采樣保持電容CH端。

⑦端為邏輯基準端(接地)。

⑧端為邏輯輸入控制端。該端電平為

“1”時采樣,為“0”時保持。

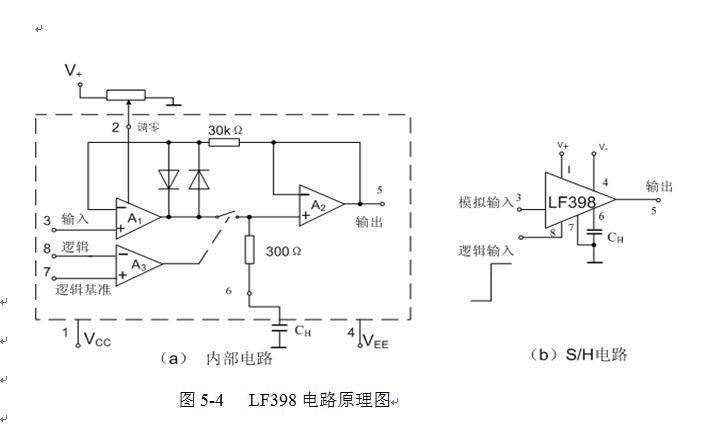

LF398內部電路原理圖如圖5-4所示。

當8端為“1”時,使LF398內部開關閉合,此時A1和A2構成1:1的電壓跟隨器,所以,Vo= Vi,并使迅速充電到Vi,電壓跟隨器A2輸出的電壓等于CH上的電壓。

LF398

當8端為“0”時,LF398內部開關斷開,輸出電壓Vo值為控制端8由“1”跳到“0”時CH上保持的電壓,以實現(xiàn)保持目的。端8的邏輯輸入再次為“1”、再次采樣時,輸出電壓跟隨變化
