沖沙閘和泄洪閘底板高程均為1691m，閘室長30.0m，閘前設置15.0m長鋼筋混凝土鋪蓋。在沖沙閘和排污閘之間的上游設置一道束水墻，長40.0m，迎水面傾斜設置，墻頂高程1704.0m。地面廠房工程于2005年10月開工。

地點

理縣境內的雜谷腦河上

概述

薛城水電站位于四川省阿壩藏族羌族自治州理縣境內的雜谷腦河上，是雜谷腦河規劃推薦的

“一庫七級”

開發規劃中是第6個梯級電站?！半s谷腦”是藏語“吉祥”的意思。電站閘址位于甘堡電站廠房公路橋至板子溝電站廠房的順直河道段，距公路橋約800m；廠址在木卡鄉木材檢查站附近。壩址距理縣9km，距成都194km，對外交通方便。

電站工程的任務是發電，電站裝機容量46MW×3，多年平均發電量5.8億kw.h。電站水庫正常蓄水位1709.5.00m，相應庫容114.8萬m3，汛期排沙運行水位1704m，相應庫容53萬m3，調節庫容62.3萬m3，具有日調節能力。項目總投資12.5億元。

電站樞紐

薛城電站采用引水式開發，主要建物包括閘壩、引水隧洞、調壓井、壓力

管道和地面廠房系統。

首部樞紐建筑物從右至左依次為兩孔取水口、一孔沖沙閘、一孔排污閘、三孔泄洪閘、左岸擋水壩。閘頂高程1711m，閘基置于河床含漂砂卵礫石層上，最大閘高24.0m，閘線總長116.87m，為混凝土重力壩。正常蓄水位1709.5Om，汛期運行水位1704m。樞紐各建筑物均為混凝土結構，閘壩基礎防滲采用懸掛式混凝土防滲墻，兩岸壩肩采用帷幕灌漿防止繞壩滲漏。

右岸取水口

為直立岸塔式，采用“正向泄洪排沙，側向取水”的布置型式。取水口上游右側布置扶壁式弧形導墻平順?biāo)鳎⑴c岸坡相連接。取水口為兩孔，開敞式，頂高程為1711m，單孔凈寬10.0m，孔口內設置一道工作攔污柵及機械清污系統；進水閘為胸墻式，底板高程1690.0m，設有一道工作閘門。取水口與進水閘間為長15.0m的明渠漸變段，底坡1：3，寬度由22.5m經弧形斷面縮窄至7.4m；進水閘至引水隧洞進口為一長24.0m的混凝土埋管段。

沖沙閘、排污閘、泄洪閘

布置在主河床，沖沙閘一孔，緊鄰取水口，孔口尺寸2.5

薛城水電站

m×4m(寬X高)；緊靠沖沙閘設置一孔開敞式排污閘，與沖沙閘及1#泄洪閘為同一閘段，孔口尺寸2.5m×5.5(寬X高)，堰頂高程1704.0m。排污閘左側為3孔泄洪閘，孔口尺寸5m×5m(寬X高)，其中2#、3#泄洪閘為同一閘段。沖沙閘和泄洪閘底板高程均為1691m，閘室長30.0m，閘前設置15.0m長鋼筋混凝土鋪蓋。閘下游混凝土護坦長45.0m，厚2.5m，其后接30.0m長的鋼筋混凝土柔性海漫。沖沙閘設弧形工作閘門和平板檢修閘門各一扇；三孔泄洪閘每孔各設一扇弧形工作閘門，共用一扇平板檢修閘門；排污閘設一扇平板工作閘門。

在沖沙閘和排污閘之間的上游設置一道束水墻，長40.0m，迎水面傾斜設置，墻頂高程1704.0m。

引水發電系統

由引水建筑物由引水隧洞、調壓室、壓力管道組成。引水隧洞長約15.174km，馬蹄型斷面，開挖底寬6.8m，高8.4m，頂拱半徑4.1m，采用噴混凝土和混凝土襯砌支護。圍巖總體以III類為主，約占52%，其次為IV類，約占37%，II類、V類分別為5%、6%，II類、III類圍巖襯護后斷面仍為馬蹄型，II類采用噴砼支護，噴層厚10cm，III類圍巖邊頂采用掛網錨噴支護，噴層厚12cm，錨桿φ25@2.0

薛城水電站

m,L=5.0m；II、III類圍巖底板采用素砼，厚30cm；IV、V類圍巖采用鋼筋砼襯砌，襯砌后斷面為直徑7.4m的圓型。

調壓井

為阻抗式，圓形內徑14m，高98.6m；壓力管道為地下斜管布置型式，內徑5.2m，主管總長345.98m，支管總長142.40m。布置三臺機組，水輪機裝機高程1545.00m，發電機層高程1554.00m。

壓力管道

采用聯合供水方式，為地下斜管布置，主管總長度345.98m，管徑5.20m，支管總長度142.40m。

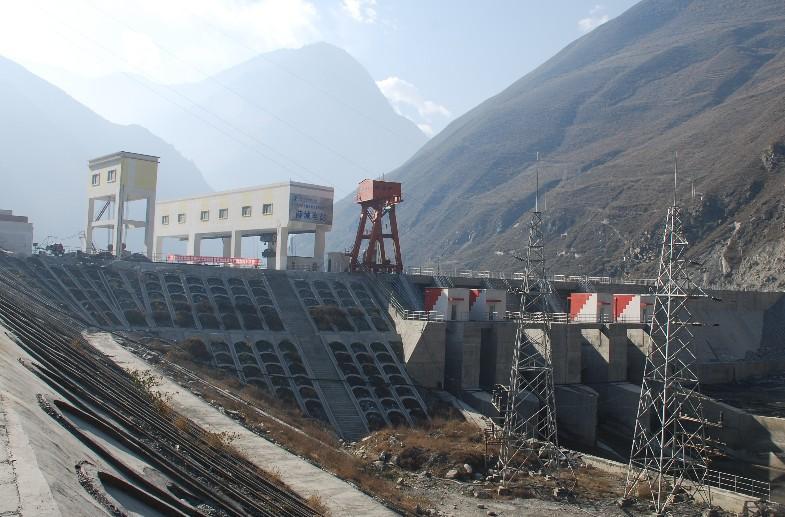

廠房

廠區樞紐由主廠房、副廠房、主變、尾水渠、進廠公路及回車場等建筑物組成。主廠房為地面式廠房，裝機3臺，總裝機容量138MW。

電站建設

薛城電站于2005年2月由四川省發改委核準建設。2005年4月引水隧洞工程開工。到目前引水隧洞已全線開挖完成，調壓井也完成開挖。目前正在進行混凝土襯砌和錨噴施工，計劃于2010年完成全部施工，具備過流條件。

閘壩工程于2005年9月開工。2005年12月完成左岸導流明渠施工，進行截流；2007年4月底完成1號、2號、3號泄洪閘和沖沙閘、排污閘施工，實現安全度汛。到目前閘壩工程除左岸非溢流壩段部分帷幕灌漿施工、317國道改線部分路段和少量金屬結構安裝外，已基本完工。計劃于2009年10月底閘壩工程具備下閘蓄水條件。

地面廠房工程于2005年10月開工。2007年4月完成廠房機坑開挖，開始進行混凝土澆筑，到目前主廠房安裝間和1號、2號、3號機組段已完成土建施工并提交機電安裝工作面；尾水渠工程已完工；壓力管道已完成全部開挖，剩余上平段混凝土回填、上下平段支洞封堵；副廠房和GIS樓土建已全部完工，提交機電安裝工作面。機電安裝工程已全面啟動。計劃于2010年完成機組安裝調試，并實現年底三臺機組投產發電。
