渾江梯級水電站（長白山系老嶺沿途水電站總稱）

概述

渾江為鴨綠江的主要支流，發源于長白山系的老嶺，全長445km，落差744m，流域面積為14776平方公里。河道多蛇曲，河谷多處狹窄，水能資源開發條件較好。流域開發7個梯級，即：桓仁水電站、西江水電站、鳳鳴水電站、回龍山水電站、太平哨水電站、雙嶺水電站、金哨水電站，然后接鴨綠江的水豐水電站。江上三處筑壩，從上游到下游依次形成桓仁水庫、回龍山水庫、太平哨水庫。其中桓仁水電站為主力電站，水庫庫容36．4億立方米，裝機容量222．5MW。到20世紀末梯級已開發總裝機容量500MW，年發電量12．6億kW·h。

桓仁水電站

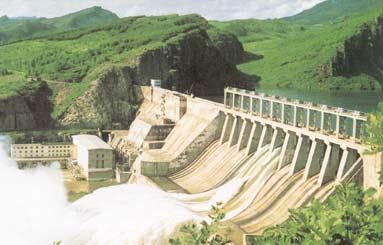

五女山下的桓仁水電站位于遼寧省桓仁縣境內、鴨綠江干流中國側的最大支流渾江的中游河段上，渾江規劃按7級開發，桓仁水電站是渾江上第一座大型水電站?；溉仕娬臼俏覈?guó)獨立自主設計施工的混凝土單支墩大頭壩，大壩為單支墩大頭壩，

壩長593．3m，最大壩高78．5m。電站設計水頭53.2m，最大水頭57.1m，最小水頭47.1m。裝有3臺混流式水輪發電機組，容量2×7.5萬kW、1×7.25萬kW，總裝機22.25萬kW，保證出力3.28萬kW，年平均發電量4.77億kW·h。1965年復工建設，1968年5月第1臺機組發電，1972年竣工。工程靜態總投資2．2億元，工程除發電效益外，還具有防洪、灌溉、養殖等效益。

桓仁水庫

又名渾江水庫該水庫1957年動工興建，1967年建成蓄水。庫身橫跨遼寧、吉林兩省的桓仁、通化、集安三縣轄區，沿線總長81公里，水域面積14.8萬畝，總庫容量34.6億立方米，比撫順大伙房水庫總?cè)萘?0.1億立方米多14.5億立方米。庫水最深處60余米，平均水深15米。水庫下端一道攔江大壩巍然聳立于兩岸山峽之間，長592米，高78.5米，寬8.93米。壩內安裝3臺水輪發電機組，單機容量為7.5萬千瓦，總裝機容量22.5萬千瓦。壩上水面寬800米，形成碧波萬頃的人工湖，也是遼寧最大的淡水養殖場之一。

桓仁水庫控制流域面積10400平方公里，多年平均徑流量44.80億立方米，多年平均流量142立方米/秒，多年平均輸沙量125.6萬立方米。工程設計洪水標準為千年一遇，相應流量22600立方米/秒，校核洪水標準為萬年一遇，相應洪峰流量30000立方米/秒。水庫總庫容35.3億立方米，為不完全年調節水庫。水庫正常蓄水位300m，死水位290m。

電站樞紐

建筑物基礎為紫紅色安山凝灰?guī)r及安山凝灰集塊巖。

樞紐工程由混凝土單支墩大頭壩，壩后式廠房等建筑物組成。最大壩高78.5m，壩頂長593m，壩體設有表孔、中孔、底孔，分別擔負泄洪、水庫放空及沖沙任務?；溉仕娬緩S房尺

渾江梯級水電站

電站運行

在電站運行方面，實現了梯級水電站的集中控制，由桓仁水電站對回龍山水電站進行遠監控試驗，獲得成功，對水電站的安全、經濟運行起到了較好的作用。

西江水電站

西江水電站位于遼寧省東部桓仁縣境內的渾江干流上，上游距桓仁水電站5 km。電站樞紐工程由攔河閘壩和發電廠房?jī)纱蟛糠纸M成，是以發電為主，兼有供水、農業灌溉及調峰電源等綜合效益的水電工程。電站采用貫流式水輪發電機，機組的總裝機容量為4×3 MW。

電站安裝有4臺燈泡貫流機組，容量12MW，設計水頭5.4m，設計流量64.8立方米/秒，水輪機設計功率3141 kW，發電機功率3000kW，功率因數0.9。電站第1臺機組于1999年并網運行，2000年投產2臺，2004年第4臺機組投產。鳳鳴水電站

回龍山水電站

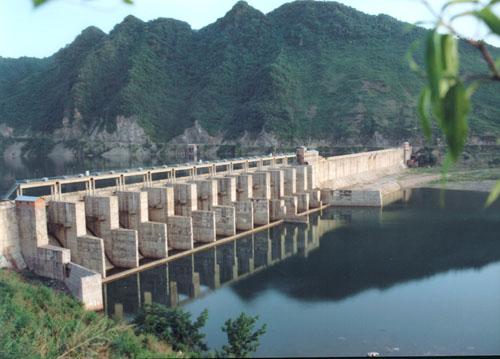

回龍山水電站位于渾江干流中下游，距上游桓仁水電站44km，距下游太平哨水電站35.6km。壩址以上控制流域面積12506平方公里，多年平均入庫流量179.3立方米/秒。總庫容1.23億立方米，調節庫容0.18億立方米，為日調節水庫。電站以發電為主，裝機2臺，總?cè)萘?2.0MW，多年平均發電量2.74億kw.h,保證出力18.0MW。

電站樞紐

電站主要建筑物有攔河壩、引水遂洞、地下發電廠房及地下開關站等。大壩為混凝土重力壩，壩長567.3m，最大壩高35.0m，共35個壩段。壩基巖石為寒武紀張夏組厚層狀純質結晶火巖和侏羅紀火山碎屑巖(主要是凝灰?guī)r和凝灰角礫巖)。壩基巖石地質條件復雜，巖溶最發育的為7～11#壩段地基。在4～17#壩段設有13個敞開式溢流口，孔口尺寸為12×12m。

電站應為二等工程，大壩應為2級建筑物，原設計時為100年一遇洪水設計，1000年一遇洪水校核，溢流孔為23孔，堰頂高程211.0m，堰頂高程213.0m。消能方式為挑流和面流方式相結合，最大下泄流量12500立方米/秒。消能方式為5孔底流消能，18孔面

渾江梯級水電站

電站建設

回龍山電站于1969年5月15日主體工程開工，1972年9月27日下閘蓄水，同年10月18日第一臺機組并網發電，1977年10月竣工驗收移交。電站發電時，正逢?yáng)|北電網缺電，當時有幾個火電廠運行也不穩定，回龍山的投入運行，在東北電力系統調峰、調頻和事故備用中發揮一定作用，到2000年末共發電61.78億kw.h，取得一定的經濟效益。

太平哨水電站

太平哨發電站位于遼寧省寬甸滿族自治縣境內渾江中下游，距上游桓仁水電站79.6km，距回龍山水電站35.6km，是一座以發電為主的中型水電站。壩址以上控制流域面積12961平方公里，多年平均降雨量800~1000mm，多年平均入庫流量187立方米/秒。電站總庫容1.83億立方米，為日調節水庫。電站總裝機容量161.0MW，多年平均發電量4.3億Kw·h。太平灣電站主要是承擔調峰、調頻和事故備用。工程主要建筑物由攔河壩、引水隧洞、地面發電廠房、地面開關站和副壩（備用溢洪道）等組成。

電站樞紐

大壩為混凝土重力壩，壩頂高程196.0m，壩頂全長555.6m，最大壩高44.0m，頂寬8m。大壩共分36個壩段，其中3#~23#壩段為溢流壩段，設有20個開敞式溢流口，堰頂高程181.5m，孔口尺寸為12×10.885m。其余為擋水壩段。副壩亦為混凝土重力壩，最大壩高11.8m，壩頂高程193.3m，壩頂全長308.0m，壩頂寬2.0m，共22個壩段。電站為二等工程，大壩為Ⅱ級建筑物，洪水標準按百年一遇洪水設計，千年一遇洪水校核。正常蓄水位191.5m，設計洪水位191.5m，校核洪水位192.8m，死水位190.0m。

電站建設

電站于1972年由原水利電力部東北勘測設計院勘測設計，集團公司水電六局承擔電站工程的建設任務。其主體工程于1976年10月25日開工，1976年10月大壩截流成功，1979年11月蓄水，1979年12月3日第一臺機組正式并網發電，其他3臺機組于1980年相繼并網發電，1982年1月工程全部竣工。

電站水庫

太平哨水庫是一座山谷型水庫，是繼渾江流域上桓仁及回龍山水電站之后專供第三個梯級水電站（裝機容量4×4.025萬千瓦）發電的水庫。設計水頭36.2m，水庫總庫容為2億立方米。正常蓄水位是191.5米，水庫面積13.2平方公里（19800畝），水面最寬處達1000米，最狹處100米。水庫干流蜿蜒曲折長達35公里，似一條銀蛇飛舞于群山之間，兩岸翠疊百尋，一灣平湖千公頃。

雙嶺水電站

雙嶺水電站（雙嶺水利樞紐）位于遼寧桓仁，渾江干流下游，為防洪、灌溉、發電、水產養殖及環境保護等綜合利用水利樞紐。水庫總庫容1.33×10m，電站裝機35MW，年發電量1.327×10kw·h。淹沒耕地1204畝，遷移人口205人。樞紐主要由混凝土重力壩、泄洪建筑物及河床式發電廠房等組成，最大壩高39m?？偼顿Y30050萬元。2002年開工，2004年完工。

金哨水電站

金哨水電站工程位于遼寧桓仁，渾江干流下游，為防洪、灌溉、發電、水產養殖及環境保護等綜合利用水利樞紐。水庫總庫容0.98×108立方米，電站裝機84MW，年發電量2.16×108kw·h。淹沒耕地1003畝，遷移人口939人。樞紐主要由混凝土重力壩、引水發電系統及發電廠房組成，最大壩高34m?？偼顿Y55094萬元。金哨水利樞紐2001年開工，2004年完工。
