金屬管轉子流量計（適于低流速介質流量測量的儀器）

正文

SZ-FZ系列金屬管轉子流量計適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段 要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；全金屬結構，金屬管轉子流量計適于高溫、高壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；帶有數據恢復，數據備份及掉電保護功能.

本公司專業生產的SZFZ系列金屬轉子流量計具有結構簡單、工作可靠、適用范圍廣、測量準確、安裝方便等特點

SZ-FZ金屬轉子流量計的詳細資料：

具有耐高溫、耐高壓、SZFZ系列金屬轉子流量計有普通型和防腐蝕型，以上兩種類型均分為現場指示型（SZFZZ-）和電遠傳型（SZFZD-）、普通型流量傳感器、儀表材料為（1Cr18Ni9Ti）、防腐型為（1Cr18Ni9Ti）內襯PTEF。

如果金屬轉子流量計測量的介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。它的材質應于對應的流量計相同。

SZFZ系列金屬轉子流量計主要技術參數

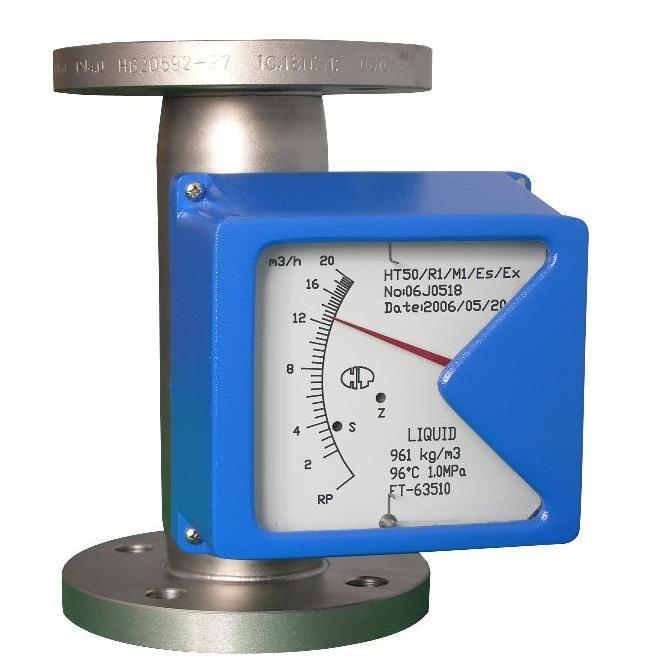

（圖）金屬管轉子流量計

測量范圍：水（20℃） 2.5-150000L/h

空氣（20℃，0.1013MPa）0.07-4000Nm3/h

量程比：10：1

精度：1.5/2.5

工作壓力：≤6.4MPa

工作溫度：-40 ～ 350℃（氟塑料襯里-10 ～ 80℃）

環境溫度：-20 ～ 80℃

介質粘度：DN15≤5mPa.S

DN25 ～ DN150≤250mPa.S

管體材質：1Cr18Ni9Ti,316L,內襯PTEF等

過程連接：法蘭，或按用戶提供

蒸汽佳套頭：法蘭，DN15/PN1.6，或按用戶提供（2）遠傳裝置

①SZ5W1-1角位移變送器

型號：SZ-FZ 品牌：江蘇率忠

基本誤差：1.5%F.S

輸出信號：4 ～ 20mA

負載阻抗：350Ω

電源電壓：24VDC

環境溫度：-30 ～ 80℃

出線口：M20 × 1.5

防爆標志：ExibIICT4 ②SZE-HD變送器

電源影響：<0.1%（不含數字分辨率[70μA）

負載影響：<0.1%（不含數字分辨率[70μA）

電流損耗：4 ～ 21.6mA，相對于測量值的0%

負載阻抗：0 ～ 800

工作電壓：12.8 ～ 30VCD

二線制Rext[KΩ]=（供電電源[V]-12.7）/22mA

輸出信號：4 ～ 20mA

環境溫度：-25 ～ 80℃

出線口：M20 × 1.5

防爆標志：ExibIICT6

金屬管轉子流量計選型

代號 測量管結構

SZ-50 下進上出

SZ-51 下進上橫出

SZ-53R 右進左出

SZ-53L 左進右出

代號 接液材質

R0 0Cr18Ni2Mo2Ti

R1 1Cr18Ni9Ti

Rp PTFE

T1 鈦合金

Rl 316L

代號 管道口徑

DN15 15

DN25 25

DN50 50

DN80 80

DN100 100

DN150 150

DN200 200

代號 附加結構

無

T 夾套型

Z 阻尼型

G 高溫型

Y 高壓型

代號 指示器形式代碼組合

M1 就地指示器，機械指示瞬時流量

M2 供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量

M3 供電型，無機械指示，液晶顯示瞬時/累積流量

代碼 供電方式

無 只限M1指示器

A 220VAC，4－20mA輸出

B 電池供電，無輸出

C 24VDC，二線制供電，4－20mA輸出

D 24VDC，三、四線制供電，4－20mA輸出

代號 防爆標志

l 本安iaCT5方型殼體

d 隔爆Diibt4園殼體

代號 報警或脈沖輸出

無 無報警或脈沖輸出

K1 上限報警或一路脈沖輸出

K2 下限報警或一路脈沖輸出

K3 上、下限報警或雙路脈沖輸出

注意事項

1?儀表安裝方向

安裝方向有水平安裝、垂直安裝兩種。水平安裝分為左進測出，右進測出。垂直安裝分為上進下出，下進上出。

2?用于污臟流體的安裝

應在儀表上游裝過濾器。帶有磁性耦合的金屬管浮子流量計用于可能含磁鐵性雜質流體時，應在儀表前裝磁過濾器。要保持浮子和錐管的清潔，特別是小口徑儀表，浮子潔凈程度明顯影響測量值。

3?脈動流的安裝

流動本身的脈動，如擬裝儀表位置的上游有往復泵或調節閥，或下游有大負荷變化等，應改換測量位置或在管道系統予以補救改進，如加裝緩沖罐；若是儀表自身的振蕩，如測量時氣體壓力過低，儀表上游閥門未全開，調節閥未裝在儀表下游等原因，應針對性改進克服，或改選用有阻尼裝置的儀表。

4?擴大范圍度的安裝

如果測量要求的流量范圍度寬，范圍度超過10時，可以在一臺儀表內放兩只不同形狀和重量的浮子，小流量時取輕浮子讀數，浮子到頂部后取重浮子讀數，范圍度可擴大到50-100。

5?要排盡液體用儀表內氣體

進出口不在直線的角型金屬浮子流量計，用于液體時注意外傳浮子位移的引申套管內是否殘留空氣，必須排盡；若液體含有微小氣泡流動時極易積聚在套管內，更應定時排氣。這點對小口徑儀表更為重要，否則影響流量示值明顯。

6?流量值做必要換算

若非按使用密度、粘度等介質參數向制造廠專門定制的儀表，液體用儀表通常以水標定流量，氣體儀表用空氣標定，定值在工程標準狀態。使用條件的流體密度、氣體壓力溫度與標定不一致時，要做必要換算。換算公式和方法各制造廠使用說明書都有詳述。

7?浮子流量計的校驗和標定

浮子流量計的校驗和標定液體常用標準表法、容積法和稱量法；氣體常用鐘罩法，小流量用皂膜法。國外有些制造廠的大宗

產品已做到干法標定，即控制錐形管尺寸和浮子重量尺寸，間接地確定流量值，以降低成本，只對高精度儀表才坐實流標定。國內也有些制造廠嚴格控制錐形管起始

點內徑和錐度以及浮子尺寸，實流校驗只起到檢查錐形管內表面質量。這類制造廠生產的儀表、錐形管和浮子已做成互換，毋需成套更換。浮子流量計采用標準表法

校驗是一種高效率方法。
