基本概念

理想的并行進位鏈?zhǔn)莕位全加器的n位進位同時產生，但實際實現有困難。通常并行進位鏈有單重分組和雙重分組兩種實現方案，又稱組內并行組間串行和組內并行組間并行。

實現方案

單重分組

單重分組跳躍進位就是將n位全加器分成若干小組，小組內的進位同時產生，小組與小組之間采用串行進位，這種進位又有組內并行、組間串行之稱。

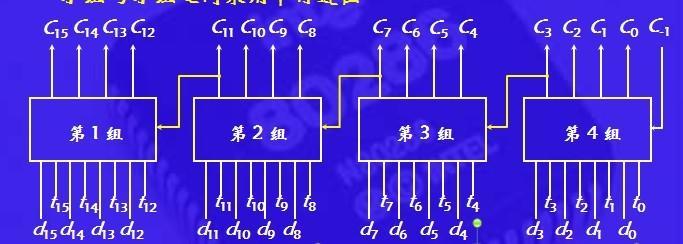

單重分組跳躍進位鏈框圖（16位的全加器4位一組）

并行進位鏈

雙重分組

雙重分組跳躍進位就是將n位全加器分若干大組，大組中又包含若干小組。每個大組中小組的最高位進位同時產生。大組與大組之間采用串行進位。

n=32 雙重分組跳躍進位鏈框圖：

并行進位鏈
