在車床上加工殼體、支座、杠桿、接頭等類零件上的圓柱面及端面時，由于這些零件的形狀比較復雜，難以裝夾在通用卡盤上，因而需設計專用夾具。這類車床夾具一般具有類似角鐵的夾具體，故稱其為角鐵式車床夾具。

外文名

Angle iron lathe fixture

所屬學科

機械工程

機床夾具簡介

夾具是一種裝夾工件的工藝裝備，廣泛地應用在機械加工、裝配、檢驗、熱處理、焊接等工藝過程中。為了將工件加工成符合技術要求的零件，在加工前將工件安裝到機床上所使用的夾具為機床夾具。在現代生產制造中，機床夾具是一種不可或缺的工藝裝備，是機械加工工藝系統的重要組成部分。機床夾具在機械加工中起著重要的作用，它直接影響到機械加工的工件的加工精度、勞動生產率和產品的制造成本等，因此機床夾具設計是機械加工工藝裝備設計中的項重要工作。

夾具的分類

按夾具的使用范圍分

1、通用夾具。已經標準化的，可加工一定范圍內不同工件的夾具，稱為通用夾具，例如車床上的三爪卡盤、四爪卡盤和頂尖，銑床上的平口鉗、分度頭和回轉工作臺等，磨床用磁力工作臺等。它們具有通用性，不需調整或稍加調整就可以裝夾不同的工件。這類夾具一般由專業工廠生產，作為機床附件供用戶使用。

2、專用夾具。專為某一工件的某道工序設計制造的夾具，稱為專用夾具。專用夾具一般在成批生產中使用。

3、組合夾具。組合夾具是指按某一工件的某道工序的加工要求，由一套事先設計制造好的標準元件和部件組裝而成的專用夾具。這種夾具用過之后可以拆卸存放，或供重新組裝新夾具時使用，具有組裝迅速、周期短、能反復使用的特點，適用于小批生產或新產品的試制。

4、可調夾具。夾具的某些元件可調整或可更換，以適應同一系列、不同尺寸要求的多種工件加工的夾具，稱為可調夾具。它可以分為通用可調夾具和成組夾具兩類。

5、拼裝夾具。用專門的標準化、系列化的拼裝夾具零件拼裝而成的夾具，稱為拼裝夾具。它是在組合夾具的基礎上發展起來的，具有組合夾具的優點，但比組合夾具精度高、效能高、結構緊湊。它的基礎板和夾緊部件中常帶有小型液壓缸。此類夾具更適合在數控機床上使用。

6、隨行夾具。這是在自動線或柔性制造系統中使用的夾具，工件安裝在隨行夾具上，由輸送裝置送往各機床，并在機床夾具或機床工作臺上定位夾緊。

按使用機床的類型來分

按使用機床的類型，夾具可分為車床夾具、磨床夾具、鉆床夾具、鏜床夾具、銑床夾具等。

按用途來分

按用途來分，夾具可分為機床夾具、裝配夾具、檢驗夾具等。

按夾緊力動力來源分

按夾緊力動力來源，夾具可分為手動夾具、氣動夾具、液動夾具、氣液夾具、電動夾具、電磁夾具、真空夾具、自夾緊夾具（靠切削力本身夾緊）等。

角鐵式車床夾具簡介與分析

角鐵式車床夾具

當零件被加工表面的旋轉軸線與定位支承表面不垂直時，夾具的定位支承面與安裝平面就不平行，兩面具有一定的交角，即構成角鐵形式。這類夾具多用于加工殼體、多通管接頭和復雜的交角表面等。

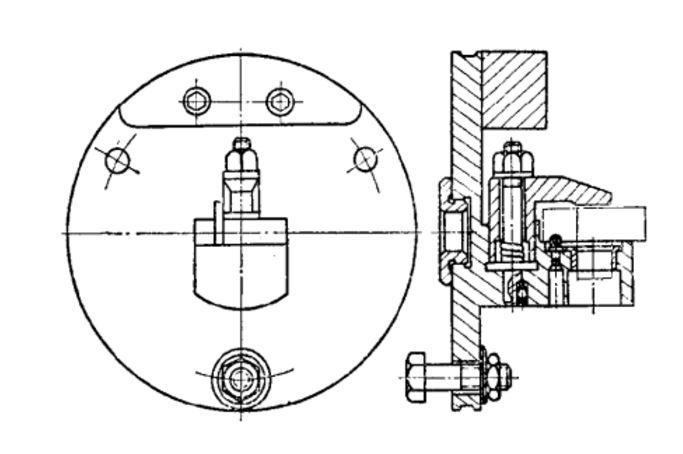

如圖所示的角鐵式車床夾具，零件以軸的外圓定位，軸的端面為支承，并用定位銷定向，加工垂直于軸線的表面或內孔，此時，被加工的表面對定位基準是垂直的。
