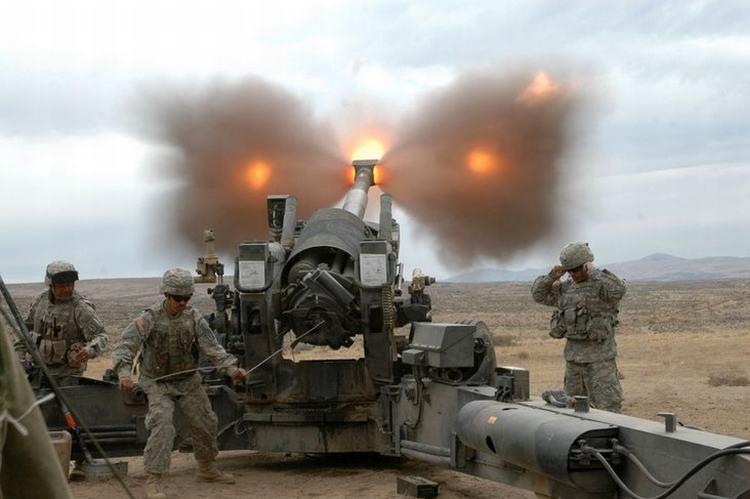

M198式榴彈炮是美國于1976年研制定型的一種155毫米牽引榴彈炮。由于大量采用輕金屬，使全炮重量比同口徑其它榴彈炮輕近1000千克，具有射程遠，威力大，機動性好，重量輕，可空運的特點，是一種適于直升機吊運且具有較好戰略機動性的火炮。

中文名

M198榴彈炮

武器類型

火炮

研制時間

1968年9月

所屬國家

美利堅合眾國

特點

射程遠，威力大，機動性好

定型時間

1979年2月

研制歷程

為了能與華約國部隊的第二梯隊作戰，取代當時已沿用20多年的M114A1式155mm榴彈炮，美陸軍提出發展可用CH—47直升機吊運、具有戰略機動性的新型155mm榴彈炮，并要求其發射火箭增程彈的射程應能達到30000m。

1968年9月開始研制，1969年制造出一門發展型樣炮，稱為XM198式。1970年4月進行樣炮的系統鑒定，同年10月完成設計工作。1972年4～5月交付了10門樣炮，1972年10月至1975年初進行可靠性試驗。試驗期間針對炮尾發生炸裂問題改進了發射裝藥結構，并將原來的楔式炮閂改為螺式炮閂。1975年2月到1976年10月制造出4～9號改進型樣炮，進行第二階段研制與使用試驗。1976年12月正式定型為M198式155mm榴彈炮。1979年2月對19門定型樣炮進行部隊使用試驗。從1968年開始設計到1979年完成最后部隊使用試驗，整個研制周期歷時11年，進行了各種環境試驗、強度試驗、重要部件考核改進試驗以及部隊使用和鑒定試驗等，累計發射了13萬發炮彈。

組成部分

火炮

該型榴彈炮采用傳統結構，由M199式炮身、39倍口徑長身管、M45式后坐裝置、瞄準裝置和M39式炮架組成。

火炮采用M199式炮身。身管自緊鍍鉻，當量全裝藥壽命為1750發。螺式炮閂裝有M53式擊發機構和制式緊塞墊及緊塞環。炮尾裝有一個用三種顏色表示炮管受熱情況的警報器，炮手可根據顏色情況調節發射速度，避免身管過熱。當身管溫度超過350℃時，發出警報，此時應立即停止射擊。雙室炮口制退器重113.4kg，效率為17%，但在炮手工作區域內的超壓噪聲較大，炮手需戴DH—178式頭盔。使用8號裝藥時，需用一根7.5m長的拉火繩遠距離拉發，避免炮手受沖擊波的嚴重影響。行軍時，炮身需向后回轉180°，固定在大架上，以縮短行軍長度。

M45式反后坐裝置由兩個制退機和一個復進機組成，為液體氣壓式，可變后坐長。復進筒固定在后炮箍上，位于身管上方，由浮動活塞、節制桿、調節器組成。兩個制退筒也固定在后炮箍上，分別位于身管兩側。M39式炮架用鋁合金和A710高強度鋼制成。鋁合金焊接上架，用螺栓固定在下架上部的環形軸承上。大架為鋁合金焊接的箱形結構。牽引環裝在左大架上，行軍狀態時負荷為226.8kg。兩個駐鋤可以拆卸，平時分別安裝在兩個大架側面。下架下方有圓形鋁合金座盤，射擊時用球形座連接在下架下面，行軍時可卸下固定在大架上。

下架前方裝有手動液壓泵，射擊時通過液壓泵抬起炮車，使炮車輪離地180mm，火炮坐落在座盤上。方向機和高低機安裝在上架上，齒弧均是密閉式的。兩個平衡機為氣壓式，位于上架和搖架之間，最大承受壓力為12.4MPa。

瞄準裝置

瞄準裝置包括放大率4×、視界10°的M137式周視瞄準鏡，放大率8×、視界6°的M138式肘形瞄準鏡和M17、M18式高低象限儀（-270～1433密位）。為了便于夜間作戰使用，所有瞄準裝置中的數字刻度，均用氚光源照明。間接瞄準射擊時，炮手在左邊，用M137式周視瞄準鏡裝定方位角。副炮手在右邊，用M18式象限儀確定射角。直接瞄準射擊時，使用安裝在副炮手位置上的M138式肘形瞄準鏡。

彈藥

M198榴彈炮發射M107式榴彈、M795式新式榴彈、M549A1式火箭增程彈、M449式殺傷子母彈、M483A1式反裝甲殺傷子母彈、M864式底部排氣子母彈、M712式銅斑蛇激光制導炮彈、M692/M731式反步兵布雷彈、M718/M741式反坦克布雷彈、M454式核炮彈、M825式黃磷發煙彈、M110系列黃磷發煙彈、M116系列發煙彈、M485系列照明彈、M118系列照明彈、M110式芥子化學彈、M121式VX和沙林彈、M631式催淚彈和M687式二元化學彈。還可發射正在研制的M785式核炮彈和M694E1式遙控振動與聲響傳感器炮彈。M785式核炮彈采用W82式戰斗部。

上述彈藥使用M119A1式（7號）、M203式（8號）和M211式小號發射藥裝藥。彈藥配用M78式、M557式和M739式彈頭觸發引信；M514式、M728式和M732式近炸引信；M501式、M520式、M548式、M564式和M577式機械時間瞬發引信以及M565式機械時間引信。

基本數據

M198榴彈炮

口徑155毫米

初速563.9米/秒

最大射程22000－30000米

方向射界45度

高低射界－5.5～+72度

理論射速4～6發/分

炮身長39倍

炮全長12396毫米（行軍狀態）

炮全重7076公斤（戰斗）

編制炮手10人

彈重42.2～46.7公斤

運動方式卡車牽引

配用彈藥常規彈藥多種[1]
