歐洲多任務護衛艦（世界新銳護衛艦）

發展沿革

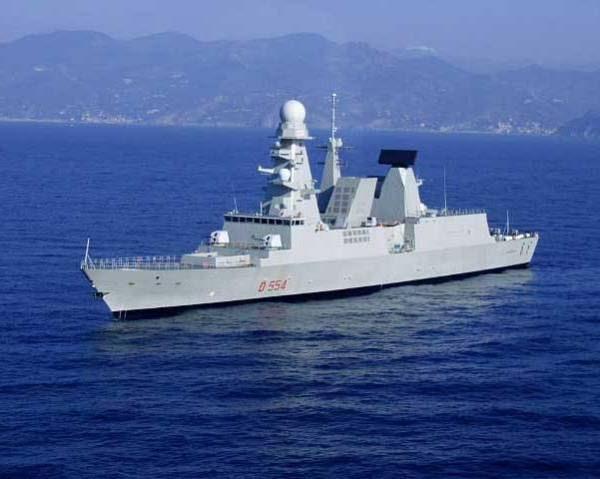

地平線級驅逐艦

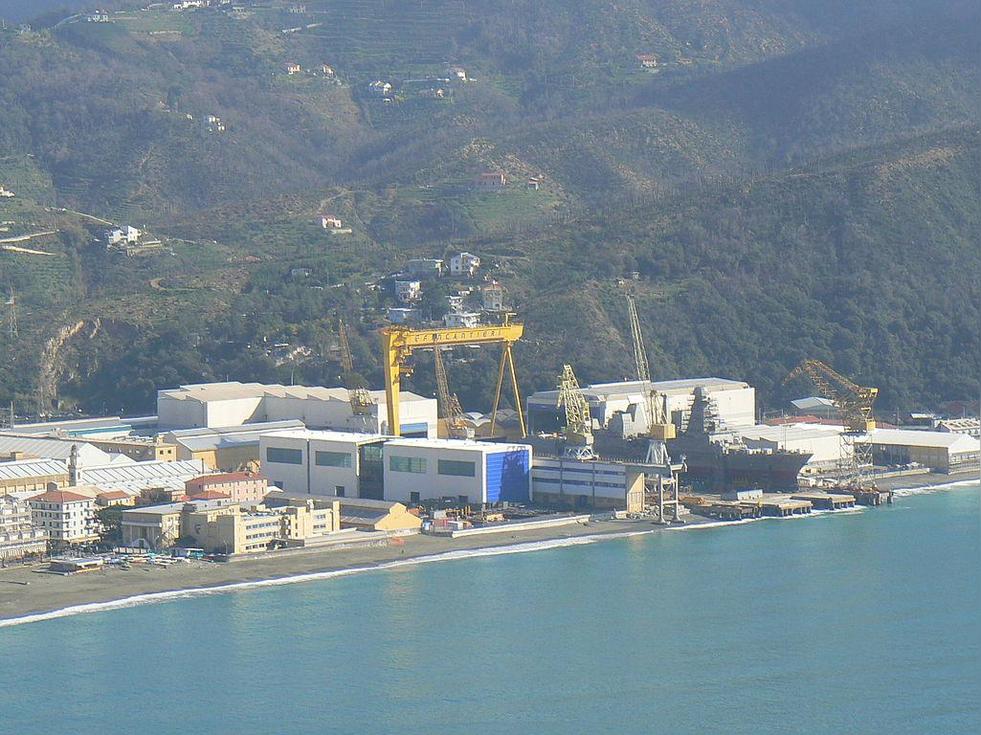

Fincantieri造船

法意兩國將平均分?jǐn)侳REMM的研發成本，并各自支付自家的造艦費用，而其余相關費用則依照兩國造艦數量比例來分?jǐn)偅ǚ▏?guó)63%，意大利37%）。意大利海軍一開始則預計購買10艘FREMM，其中4艘為反潛型（ASW），另6艘為通用型（GP），平均每艘造價則預計為3億5000萬至3億7000萬歐元間（相當于4億5000萬至4億8000多萬美元）。最初法意合計打算建造27艘FREMM，總價值110億歐元左右，是歐洲史上規模最大的聯合造艦案。

意大利方面，在2006年5月，意大利海軍簽 署首批兩艘FREMM的建造合約（通用型與反潛型各一），首艦（通用型）命名為卡洛。伯伽米尼號（Carlo Bergamini F-590），最初預定于2010年交付。在2008年2月，意大利訂購第二批四艘FREMM，包括三艘反潛型與一艘通用型，而剩余的4艘量則打算分兩批各二艘，分別在2013與2015年間簽約；在2010年，意大利國防部與工業發展部已經承諾將給予剩余4艘所需的16億歐元預算。^[2]

依照意大利海軍原本的計劃，首批 兩艘FREMM希望在2012與2013年交艦，第二批四艘（3至6號艦）則從2014至2017年交艦（每年一艘），第三批二艘（第7、8號艦）分別在2018與2019年交付第四批二艘（第9、10號艦）在2020與2021年交付，全部10艘的總經費約56.8億歐元；然而，實際上的交付進度有所延后，首艦可能會在2013年交付。而到2013年初，陷入經濟危機的意大利決定調整未來海軍計劃，縮減艦隊規模，F(xiàn)REMM數量減為六艘。^[2]

法國方面，為了壓低單位成本，法國一次就簽 署前八艘FREMM的合約，其中6艘為反潛型，2艘為對地型；依照當時的時程，法國首艘FREMM計劃在2011年中交艦，第二艘則在13個月后交付，接下來的六艘則以平均七個月一艘的速度陸續交付。2008年9月中旬，法國國家安全白皮書中表示為了節省財政開支，將水面艦隊驅逐艦/護衛艦數量從原本24艘降為18艘，而FREMM的訂購總數也配合降為11艘，其中9艘是反潛型，另外2艘則是2007年8月啟動的FREDA防空衍生型，這意味著法國將完全放棄采購FREMM的對地型，而平均交艦速率也由原訂的每7個月一艘減緩至每10至11個月一艘，預定于2012至2022年間交付。

設計概念

FREMM大量應用拉法耶特級護衛艦系列與 地平線級驅逐艦的開發經驗，艦上所有的裝備都將沿用現成品并做最佳利用，不會為此案專門開發任何新系統，以盡可能地控制成本并縮短開發時程，研發單位宣稱每艘FREMM的造價比現有歐洲同級艦艇減少25~30%。除了盡可能壓地獲得成本之外，F(xiàn)REMM也被要求在壽命周期里具備較高的成本效益以及出勤時間，一年希望有250天共3000~5000小時能在海上值勤，每次出海值勤至少可維持45天，每次大修間隔周期希望達到十年（現役同級艦艇約每五到六年便需進塢大修一次）。^[3]

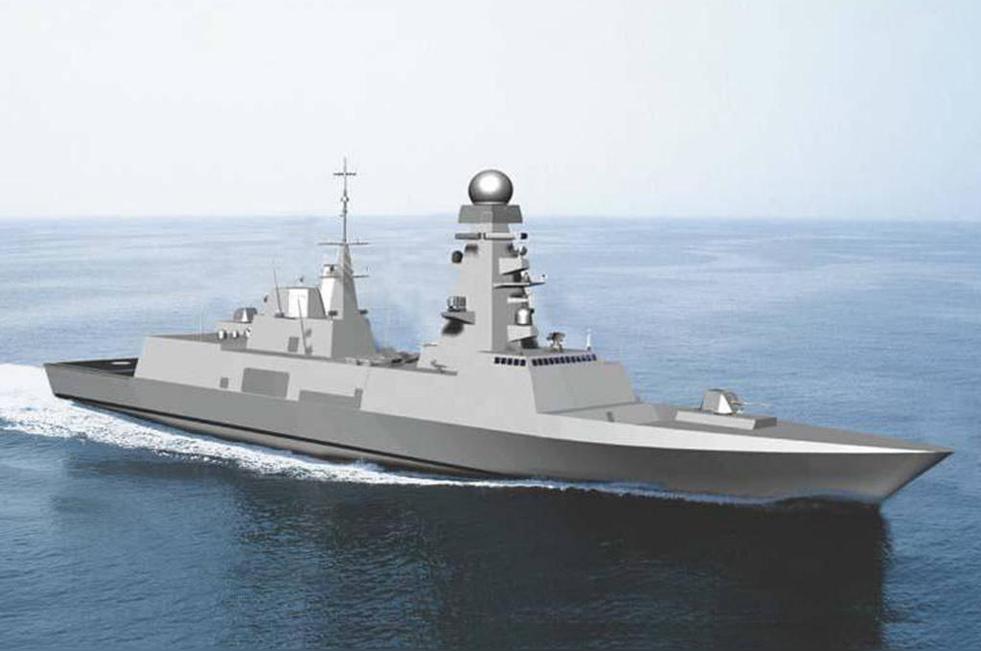

米尼級概念CG

FREMM被要求具備較高的自動化程度（比 地平線更高），以降低人力需求并強化作戰效率，而人員居住水平也進一步提高。法國一開始希望其FREMM只需編制95名人員，后來考慮消防損管需求而增為108名乘員，艦上另有容納37人的空間，用于搭載陸戰隊、特種部隊或?qū)嵙?xí)學員；至于意大利版FREMM則由于艦上作戰裝備與艦載機較多，編制人數增為123名，因此艦上還預留約20人以上的空間余裕；必要時，全艦搭載的人數可增為165人。意大利版的FREMM艦首比法國版高一層甲板，不僅使抗浪性增加，而且提供更多空間來存放彈藥，同時也使錨機得以搬離到與艦首聲納更遠的位置，降低干擾。

為了強化特戰與海上臨檢等勤務要求，F(xiàn)REMM 除了在側舷設置有隱蔽隔板的RHIB小艇艙門以及起重機之外，艦尾也設置艙門，可容納RHIB小艇。艦內燃料儲存量為620立方米，淡水儲存量為65立方公尺，此外能攜帶65立方米航空燃油，艦上物資儲存量足以支持連續15天的海上作業而無須補給；至于海上補給設施則設置在左舷。為了便于日常的例行維護與裝備保修，F(xiàn)REMM在設計時便在個入口、通道與艦尾等位置設置裝卸門，使需要拆卸、安裝的設備能迅速搬移進出。為了因應將來的需求，F(xiàn)REMM也預留了進行升級擴充的空間。

設計特點

FREMM的設計注重隱身能力，其中又以法國版的 隱身外型較為前衛，上層結構與塔狀桅桿采用傾斜設計（7至11度）并避免直角，艦面力求簡潔，各項甲板裝備盡量隱藏于艦體內，封閉式的上層結構與船舷融為一體，艦體外部涂有雷達吸收涂料；而意大利版FREMM的外型則比較接近地平線型。FREMM的雷達隱身能力將比現役拉法耶特級更上一層樓，希望能將全艦整體雷達截面積降至與一個電子對抗金屬誘餌相當。

早期法國想在FREMM上使用單一 的全封閉整合桅桿，將所有雷達與電子戰天線整合其中；但由于桅桿上要設置體型與功率較大的多用途相控陣?yán)走_(dá)，與其他天線會有電磁兼容性問題，因此法、意兩國最后都采用雙桅桿設計，其中一個桅桿來裝置主要對空雷達。值得一提的是，法國版FREMM的上層結構布局與2000年代DCNS為新加坡設計建造的可畏級護衛艦頗有相似性，艦上許多裝備（如整合艦橋系統、相控陣?yán)走_(dá)）也有很高的技術關連，顯示兩者之間的發展延續性。^[4]

主要系統

戰管模塊

FREMM擁有先進且高度整合的船艦管理 系統（Ship Management System，SMS），由六大子系統構成，包括整合平臺管理系統（IPMS）、整合艦橋系統（IBS）、整和戰斗損害控制系統（IBDCS）、整合監視與控制系統（IMCS）、整合直升機控制與監視系統（IHCMS）以及艦載訓練系統（OBTS）；其中，IBS系統發展自先前 法國售予新加坡的可畏級護衛艦，艦橋值班人員能在整合顯控臺存取所有的船艦航行與戰術態勢情資，并與艦上戰斗管理系統整合，可自動向戰斗系統傳輸導航信息，或者由戰斗系統接收戰術信息。極高的自動化程度使艦上人員編制大幅減少──3600噸級的拉法耶特級需編制150人，而約6000 噸級的法國版FREMM則只編制不到110人。

法、意當局在2004年10月選定法國MBDA與意大利阿萊尼亞馬克尼系統公司（AleniaMarconiSystem）兩集團來供應FREMM的主要作戰裝備與電子系統。作戰系統方面，法意兩國的FREMM將分別使用自家開發的系統，其中法國版 采用DCNS/DSIS分散式戰斗管理系統，意大利版則使用衍生自先前加富爾號航空母艦作戰系統的版本，應仍由阿萊尼亞負責開發。

NGDS

而FREMM也被要求具有高生存性，在被 兩枚魚叉等級的中型反艦導彈擊中后有90%的機率能維持不沉，70%的機率能保有部分的戰斗能力。為此，F(xiàn)REMM全艦采用鋼材制造，采用能抵抗核爆震與外部污染的氣密堡壘構型，主要作戰指揮艙室與動力輪機艙房周圍都設置鋼板裝甲，艙壁中間也保留中空結構，以提升抵抗彈藥破片的能力；水線以下分隔成11個水密隔艙，即便三個相連艙室進水也能讓船身保持浮在水面上。另外，推進與發電系統分置在三個各自獨立的機艙，分別位于艦體前段、中部與后段，而前機艙與前部輔助機械艙之間還隔有兩個水密艙，可降低被一波攻擊就全部癱瘓的風險。

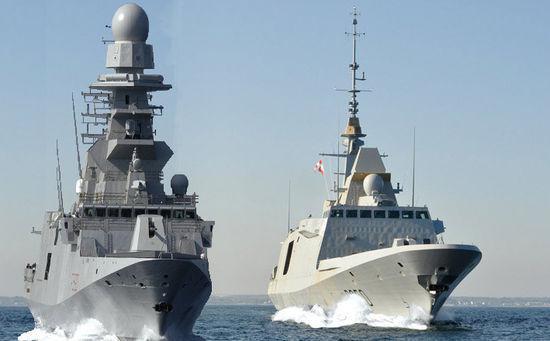

意大利版與法國版FREMM

FREMM動力系統

意大利版動力配置

FREMM的主機組合為一具的LM-2 500+G4燃?xì)鉁u輪 以及四具功率各2.1MW（2816馬力）的柴油發電機組；位于艦體中部機艙的燃?xì)鉁u輪，輸出功率由一套AS-175主齒輪 箱分別連接兩個APC-425離合器，每個離合器各串連一具功率各2.5MW（3352軸馬力）的EPM主電動推進器，再連接大軸；高速航行時，由燃?xì)鉁u輪以傳動系統直接驅動螺旋槳，中/低速作業時離合器將燃?xì)鉁u輪斷開，由柴油發電機驅動EPM主電動推進器來帶動螺旋槳，以獲得較佳的靜音性能。

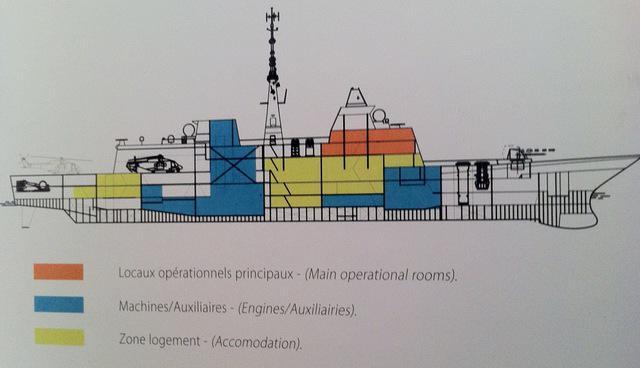

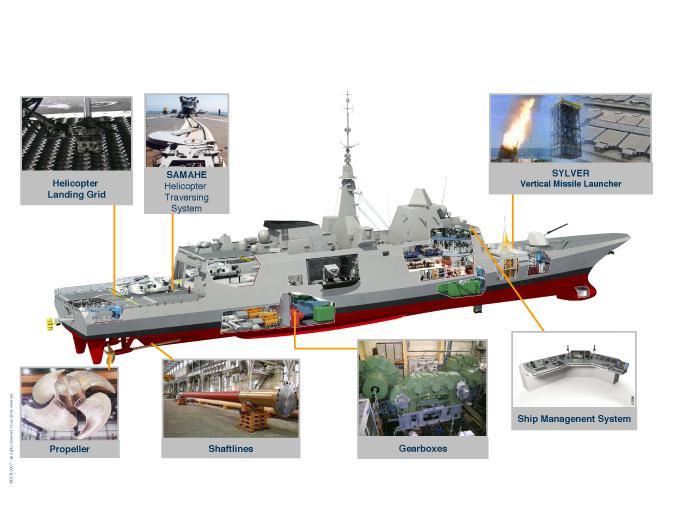

阿基坦級剖視圖

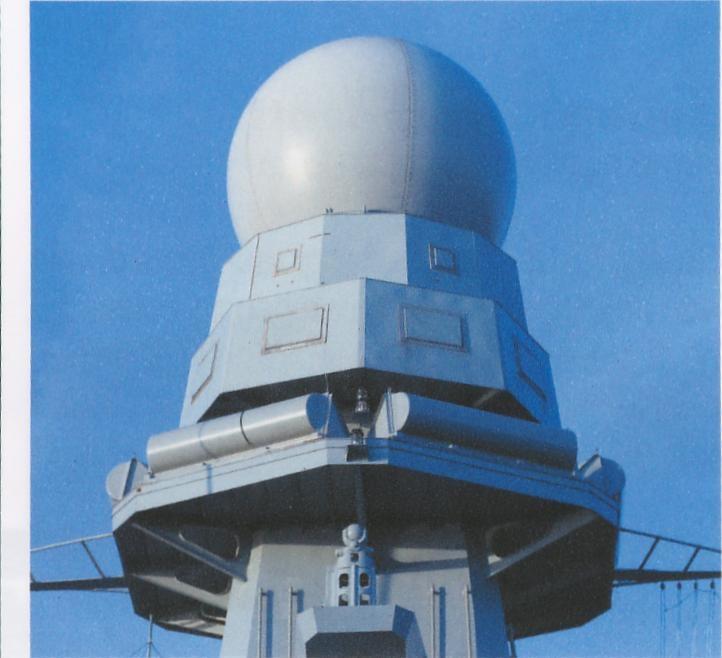

米尼級的EMPAR雷達

旋轉中的武仙座雷達

防空雷達方面，AMS的EMPAR C 波段多功能被動相控陣?yán)走_(dá)系統以及法國泰雷茲（Thales）集團新開發的武仙座型（Herakles）多功能相控陣?yán)走_(dá)系統一開始就是FREMM防空雷達的主要競爭者，此外或EADS TRS-3D輕型3D多波束雷達也曾被考慮。意大利版FREMM一開始便決定采用EMPAR雷達，法國方面則為了降低成本，決定使用武仙座。泰雷茲的武仙座相控陣?yán)走_(dá)衍生自泰雷茲的Master A陸基相控陣?yán)走_(dá)，是一種輕量化的S（E/F）頻被動相控陣?yán)走_(dá)，采用單面旋轉陣列天線，最大對空偵測距離約250km，最大平面?zhèn)蓽y(cè)距離約80km，號稱可同時追蹤500個以上的目標；雷達天線被安裝在一個四角錐狀的天線罩之中，能有效降低天線本身的雷達截面積。

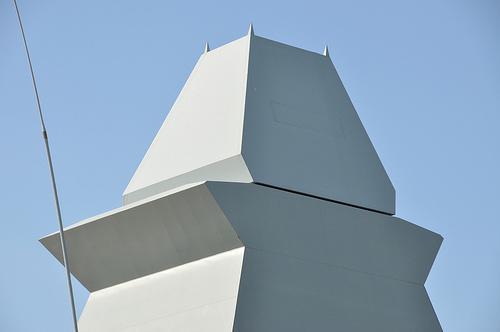

阿基坦級的力士雷達

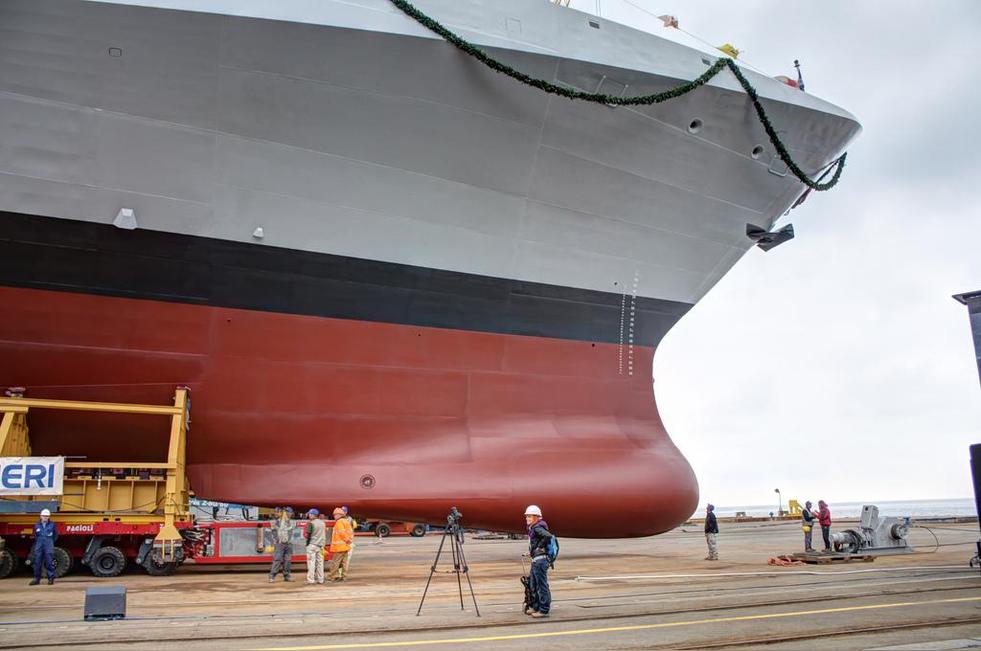

米尼級艦首聲納外殼

UMS-4249與英國皇家海軍的208 7型低頻主動/被拖曳陣列聲納相似，都使用CAPTAS MK4的硬件，分為主動與被動拖曳體，兩者分別由艦尾的兩個不同絞車施放；主動拖曳體由四個環形換能器構成，工作頻率0.5~2KHz，而被動被動聽音陣列的單元?jiǎng)t由品字形三體換能器構成，在約600Hz以上的操作頻率時能直接分辨聲源方位來自于聲納陣列的左側或右側，此外還能根據水溫等水文影響對信號進行修正?？紤]到在敵國近海作業的需求，意大利版FREMM又另外加裝一套高頻水雷回避聲納。

艦載武裝

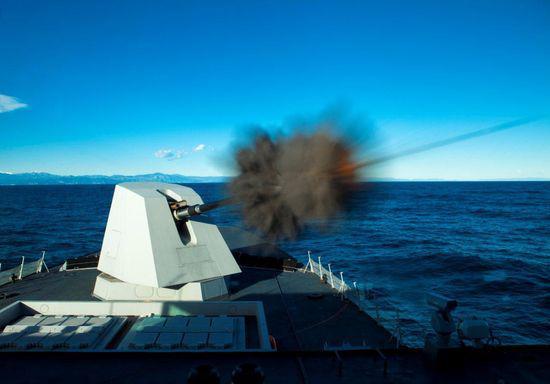

阿基坦號艦首主炮開火

arwhal 20B遙控武器站

法國的兩型FREMM在服役初期均配備一門奧托·梅萊拉76mm艦炮的超快速型，具備最 新的隱身炮塔，射速達120發/分，日后視預算情況，可能換裝威力射程更大的127mm主炮。小口徑武器方面，法國最初只打算在FREMM上配備1至2門人力操作的12.7mm機槍或20m機炮以節約開支，然而2008年底西方國家開始派遣艦艇至索馬里海域執行反海盜護航勤務之后，由于近距離水面交火的需求大增，法國還是決定在FREMM上配備GIAT集團的Narwhal 20B遙控武器站；Narwhal 20B配備一門M-693 （即Mitrailleur 20 F2）20mm機炮，并擁有一個光電搜索/追蹤儀，艦上人員在戰情室的顯控臺就能操作。在2011年12月初，DCNS與GIAT集團簽約，購買22套Narwhal 20B模塊化遙控武器站來法國的FREMM護衛艦，每艘裝備兩套。

意大利方面，其反潛型FREMM配備兩門奧托·梅萊拉76mm艦炮超快速型，分別位于艦首A炮位與直升機庫頂端；意大利版FREMM的76mm艦炮整合有Davide防衛套件，系在炮塔內整合一具無線電射頻導引系統（Radio Frequency Guidance System，RFGS），使用雷達導引炮彈，并由后端射控系統進行自動化控制，兼具射擊水面目標與攔截反艦導彈的功能。^[5]

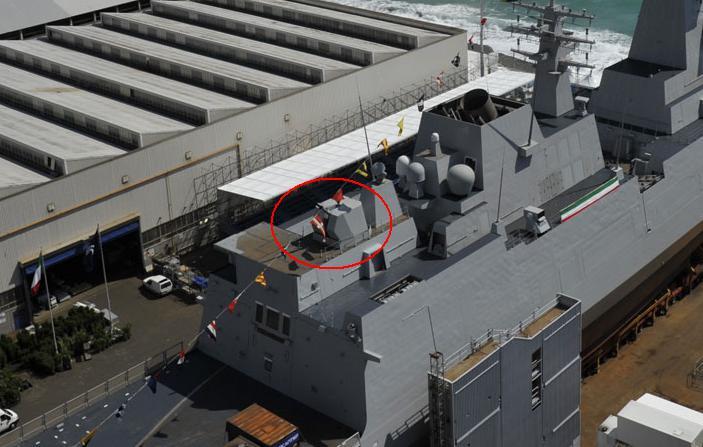

米尼級艦尾76mm炮

FREMM最主要的武器投送系統是法制席爾瓦（Sylver ）系列垂直發射系統，不同的FREMM衍生型依照任務來配置席爾瓦發射系統的形式與數量。FREMM的艦首B炮位的空間足以容納四組八聯裝席爾瓦發射系統，法國版FREMM無論是反潛或?qū)Φ匦途鋫鋬山M席爾瓦A-43與兩組席爾瓦A-70八聯裝發射系統，其中A-43為席爾瓦系列中發射槽深度最淺者，專門裝填紫菀-15短程防空導彈以供自衛；

至于A-70則為席爾瓦系列中深度最大的一種，用于裝填法制SCALP（Systeme de Croisiere Autonome a Longue Portee）-NAVAL對地巡航導彈；因此，雖然對地版FREMM遭到法國取消，但反潛版仍擁有發射SCALP-NAVAL的能力（反潛版的標準編制是紫菀-15與SCALP-NAVAL導彈各16枚），對法國海軍投送能力的影響不大。

SCALP-NAVAL

反艦導彈方面，法國FREMM配備兩組四聯 裝MM-40 Block3飛魚反艦導彈發射系統。意大利版則裝置四組自制的雙聯裝Teseo Mk2/A導彈發射系統；其中，意大利FREMM通用型的八管Teseo發射系統全部用來裝填意大利自制的奧圖瑪（Otomat）MK-2反艦導彈，而反潛型則配備奧圖瑪導彈意大利自制的Milas反潛導彈各四枚。Milas的概念與美制ASROC類似，將MU-90之類的輕型制導魚雷裝在推進火箭內，其彈體、推進彈與發射系統與奧圖瑪導彈共通，故相同的發射系統能視任務需求任意調整兩者的攜帶數量。

反潛方面，意大利兩種FREMM以及法國反潛 版都將配備兩組可再裝填的三聯裝324mm魚雷發射系統，而法國 取消的對地版則打算配備兩具無再裝填能力的雙聯裝324mm魚雷發射系統（因?yàn)閷?duì)地版將魚雷儲存空間挪用來存放特戰部隊所需的相關裝備）。故法國反潛版FREMM總共能攜帶19枚MU-90魚雷，對地版則只有四枚。

艦尾直升機甲板

艦舯小艇投放艙

基本數據

服役外銷

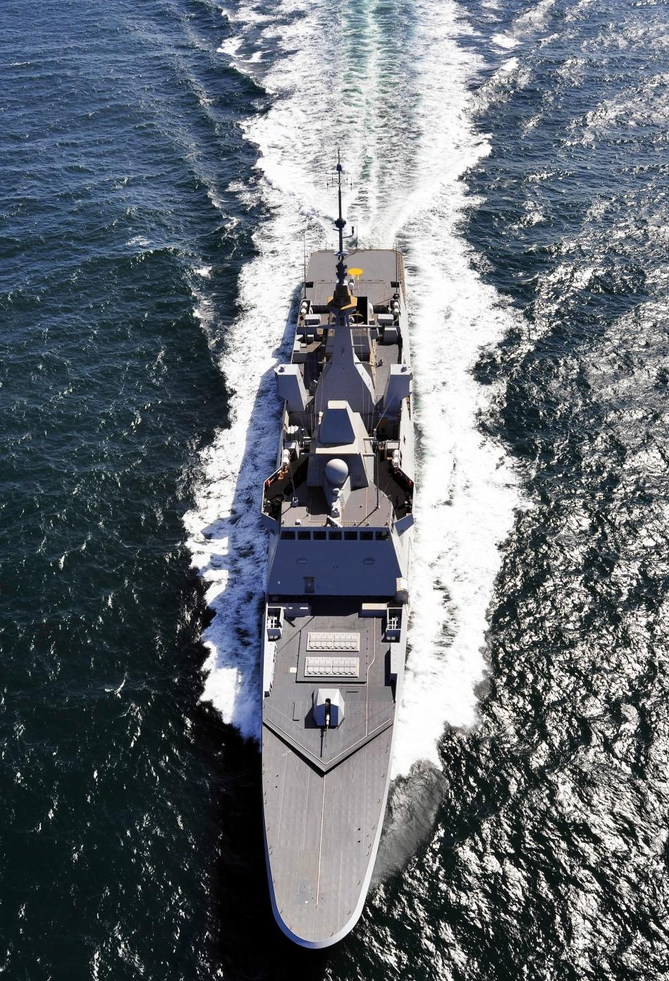

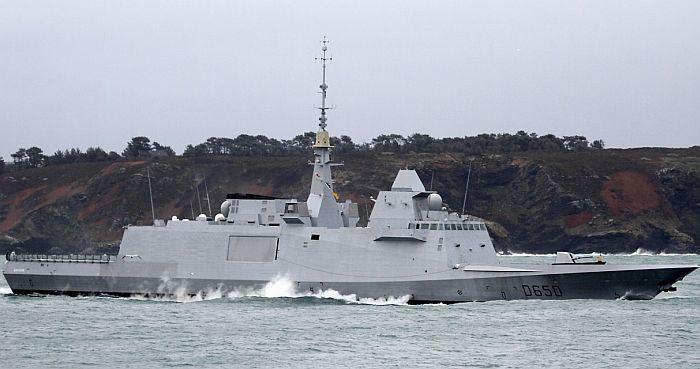

試航中的阿基坦號

阿基坦號與美國海軍艦艇海上補給

意大利方面，首艦米尼號在2008年2月4日于Riva Trigoso船廠切割第一塊鋼板，2011年7月16日下水，同年10月初展開試航，在2013年5月29日交付意大利海軍，比原訂時間延后一年，后續艦的服役進度可能也依此類推。^[6]除了自用之外，法國軍備局（DGA）也相信FREMM的諸多理念如成本控制、低人力與后勤需求、高妥善率、高度改裝升級彈性等等，將能吸引經費有限的歐洲中/小國家海軍的參與，應有不錯的外銷前景應。到13年為止，已有希臘、比利時、摩洛哥、阿爾及利亞等國的海軍對FREMM表達興趣。

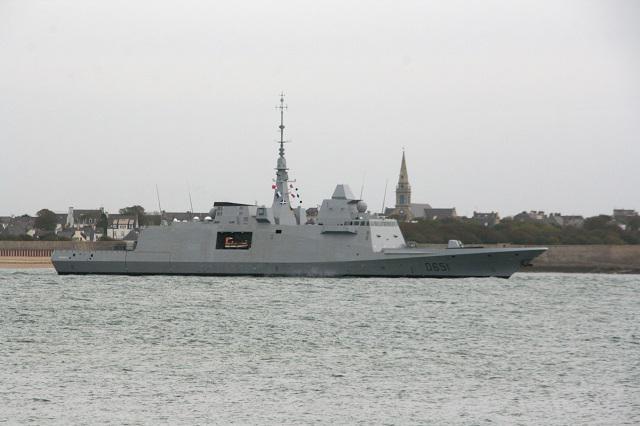

基于埃及在2014年購買的四艘追風級巡邏艦52 億歐元軍售上，且法國政府急需資金，因此法國與埃及商議，將原本為法國海軍建造的FREMM二號艦諾曼底號（Normandie F651）出售給埃及，這艘2012年就下水的軍艦已經可以交付；埃及甚至表示，如果能在2015年8月將諾曼地號交付埃及，埃及就會一次付清約八億歐元船款，而非分期付款。除了二號艦諾曼底號之外，尚不清楚三號艦普羅旺斯號是否也被考慮出售埃及。2015年6月23日，諾曼底號（Normandie F651）更名為萬歲埃及號（FFG 1001 Tahya Misr），直接交付埃及海軍，由國防部和來自兩國的海軍指揮官部長出席交付儀式。

本級艦
