博福斯57mm艦炮（瑞典博福斯公司旗下艦艇武器）

結構

博福斯57mm艦炮分為上、下部結構。上部結構位于火炮甲板上，它通過上架承裝著發射、瞄準、自動裝填和驅動各系統，并固定在全焊接的輕合金旋轉平臺上，支撐著俯仰部分的炮耳裝置也固定在旋轉平臺上。旋轉平臺通過滾動軸承支承在下架上?；鹋谂谒刹ＡЮw維塑料板制成，它的外部造型，其側面呈三個平面折角過渡形。上部結構、炮塔和炮塔后視，發射系統包括有炮管、炮栓、反后座裝置和輸彈機構等部件。炮管為單層氣冷式結構，內膛為漸速膛線，炮口裝有消煙器；炮栓采用立式楔形栓；反后座裝置由液壓制退機和復進彈簧構成，它吸收了大部分的后座能量，僅有一小部分用于驅動開閂動作。輸彈機位于炮尾后端，火炮復進時由它完成向炮膛輸送炮彈的動作，火炮后座到位時，偏轉器向前拋出彈殼。

博福斯57mm艦炮

供彈系統

供彈系統以博福斯57mm艦炮Mk2型為例，包括有揚彈機、自動裝填機構和微處理機等部件。該型炮有2部揚彈機，均與火炮甲板相連，并柔性地支承在下甲板上。這兩部揚彈機將炮彈從彈藥艙提升到火炮平臺的裝彈位置。自動裝填機構有2個完全相同的分系統，分布在火炮的兩側。每個分系統均由炮彈接收機、中間彈箱、裝彈箱和火炮彈箱組成，圖4．2-9展示了自動裝彈機構左側分系統。裝彈箱、中間彈箱和火炮彈箱，它們的內部結構大致相同，均有2個并排隔間，每個隔間能放置10發彈。供彈時，艦艇作戰情報中心控制臺給出控制指令，由一臺微處理機對這些指令信號進行分配和協調，在火炮處于77°射角的裝彈位置時，控制裝彈箱移動到炮彈接收機的接口處并將第一個隔間與其對齊。此時，炮彈接收機上的擺動臂將提升上來的成夾炮彈(每夾2發)，一夾一夾地推人裝彈箱內，直到第一隔間裝滿10發炮彈為止。然后，裝彈箱側向運動，使其第二個隔間對準炮彈接收機的接口，繼續裝滿10發炮彈。此時，裝彈箱已裝滿20發炮彈，它運動到火炮彈箱上方，將這20發彈同時卸人火炮彈箱內。接著，裝彈箱回到炮彈接收機上方，再次裝滿炮彈，將這20發彈送給中間彈箱。最后，，裝彈箱再次回到炮彈接收機上方，進行第三次裝彈，這次炮彈就留在裝彈箱內。至此，火炮一側的全部裝彈過程結束，另一側也以同樣方法工作，最后，炮塔內最多能裝120發炮彈，即2個裝彈箱40發，2個中間彈箱40發和2個火炮彈箱40發。

特點評析

以Mk.2型為例。

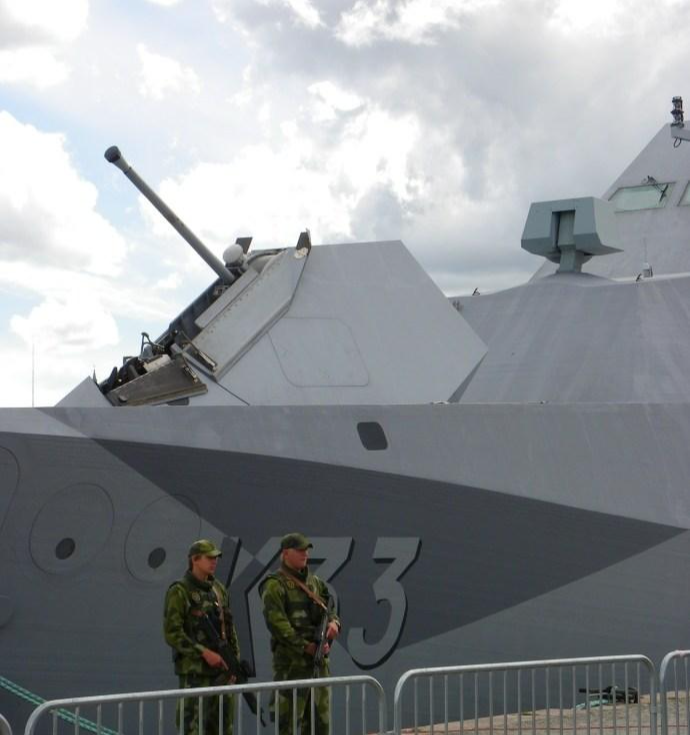

1．新型炮塔設計瑞典博福斯公司最早將隱身技術用于MK2型57mm艦炮炮塔的外形設計，在炮塔的側面采用三面折角過渡的外形取代了MKl型艦炮的二面垂直外形，從而有效地減小了敵方雷達的反射波。目前正在研制中的MK3型57mm艦炮的炮塔外形設計更加新穎，它的正前面和側面均呈三角形，在不執行作戰任務時，炮管可縮回到炮塔內，使該炮的隱身性能更加提高。瑞典海軍計劃將這種炮裝備“維斯比”級隱形輕型護衛艦。

2．廣泛采用計算機控制技術炮座上裝有2臺微處理機，用于控制火炮的供彈、瞄準和射擊。機內存有所裝艦艇對火炮瞄準和射擊的限界預編程序。當艦艇上安裝新設備時，程序修改可在艦上進行。該程序?qū)⒖刂婆炁诰_地沿各種障礙物的輪廓進行瞄準和射擊，因而擴大了艦炮的有效射界。

3．新型的瞄準隨動系統該系統以?xún)蓷l伺服回路為基礎，具有極好的穩定性，也不會增大火控系統輸入信號的高頻雜波。它可使火炮瞄準誤差降低到0．3mrad以下；如果與現代雷達火控系統相配，使用新型遠程炮彈，在3級海情下工作，3000m距離處的火炮系統總誤差可保持在1．9mrad的數量級。

4．高發射率兩條相對于火炮獨立的供彈線，使火炮在射擊過程中，可進行彈藥再裝填、彈種選擇，保證炮座上始終存有120發備用彈，從而為高的發射率提供了充足的彈藥。

各類變體

Mark.1型

博福斯57毫米Mk1型的研制始于1962年。在原艦炮的基礎上進行改進，包括提高射速，使用新的彈種，其中包括改進的近炸引信炮彈，升級水冷炮管和電子液壓系統。挪威，芬蘭，馬來西亞，印尼，新加坡，（前）南斯拉夫的國家所采用的均為Mk1型。

Mark.2型

博福斯57毫米Mk2型比前型重量更輕，使用了一個新的伺服系統。研制始于1981年，最先應用到瑞典海軍斯德哥爾摩級輕巡洋艦。博福斯57毫米Mk2型的意義是，火控系統更加準確和迅速，具備了反導能力。

Mark.3型

博福斯57毫米Mk2型設計始于1996年，2000年進入服役。該炮采用了智能彈藥，但也能通用Mk.2彈藥。提高炮體的了隱形型，大幅度降低了雷達的反射面積，且在不使用時炮管可以收進炮塔。

Mark.110型

MK11057毫米炮，本質上是一個稍微修改MK.3型，是在2004年專門提供用于美國海岸警衛隊和美國海軍。
