哈利法克斯級護衛艦（加拿大皇家海軍隸下的巡邏艦）

發展沿革

為了替換50至60年代建造的七艘圣勞倫特級（St. Laurent class）、七艘雷斯蒂古什級（Restigouche class）、四艘馬肯奇級（Mackenzie class）與兩艘安納波利斯級（Annapolis class）護航驅逐艦，皇家加拿大海軍在1975年開始擬定一項名為加拿大巡邏護衛艦（Canadian Patrol Frigate，CPF）的造艦計劃，打算向民間廠商招標，并在政府規定的成本上限之內完成。CPF平時承擔海岸巡邏、護漁、搜救等任務，戰時則以反潛為主要任務，具備反艦以及足夠的防空自衛能力，并搭載反潛直升機。

最初加拿大打算建造三批共18艘CPF，不過由于預算分配的考慮，加上1991年冷戰結束導致國防預算大減，最后加拿大只訂購了兩批共12艘。CPF各艦以加拿大的都市命名，所以又被稱為城市級護衛艦，首艦名為哈利法克斯（HMCS Halifax FFH-330），在1988年四月下水，1991年6月由皇家加拿大海軍接收，并于1992年6月正式成軍；其余11艘則分別在1993至1996年進入服役，最后一艘的報價以1996年幣值為三億美元。在90年代初期，加拿大原本四艘部族級驅逐艦在大規模改裝之后轉成防空驅逐艦，而新造的哈利法克斯級遂成為皇家加拿大海軍的反潛主力。

設計特點

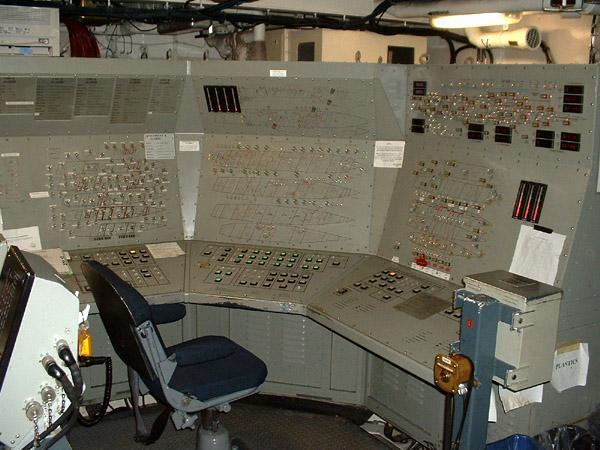

本級艦的動力為復合柴油機或燃?xì)鉁u輪（CODOG）系統，包括兩具美國GE的LM-2500燃?xì)鉁u輪，以及一具SEMT-Pielstick 20 PA6 V280柴油機，雙軸推進，使用燃?xì)鉁u輪的最大航速達29節，使用柴油機的最大航速可達15節，柴油機必要時能以超出額定最大功率10%運轉（平均每12小時最多超常運轉2小時）。艦上的動力系統以CAE的整合機械控制系統（Integrated Machinery Control System，IMCS）控制，這是全世界第一種將IMCS納入原始設計的艦艇，所有的輪機與損管運作、監控都在集中控制室的整合顯控臺上完成；這套IMCS從2003年12月起進行改良，換裝新的平面顯示器。由于本級艦以燃料消耗較經濟的柴油機為巡航動力，加上燃油儲存量大，因此續航力較高，達到7100海里。

哈利法克斯級滿載排水量達5235噸，艦體設計相當先進。本級艦的艦橋相當?shù)桶?，上層結構以及煙囪有傾斜的外型以降低雷達截面積。哈利法克斯級的煙囪設有紅外線抑制系統，能充分讓灼熱的主機廢氣與外界冷空氣混合，排煙道也以絕熱材料包覆，大幅降低熱訊號；機艙內的輪機安裝在雙層減震基座上，艙壁并設有隔音制震層，管路使用減震接頭，艦底設有氣泡屏幕產生系統，螺旋槳的尖端也能釋出氣泡來減低空蝕效應，而艦底的流體力學設計也盡量減少水中的阻力，種種設計都能大幅降低哈里法克斯級的熱信號以及噪音、振動。

本級艦雷達配置

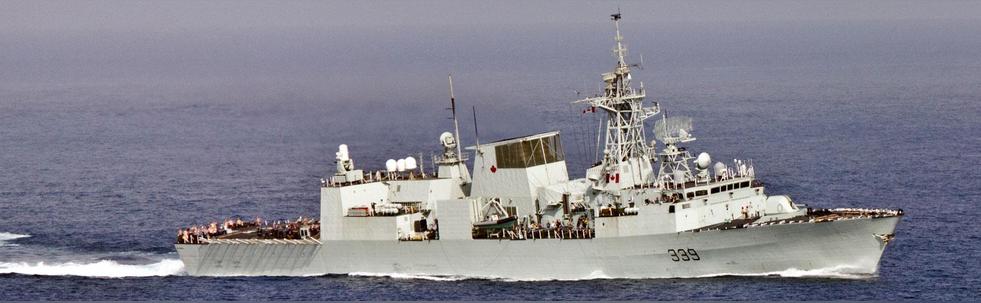

渥太華號

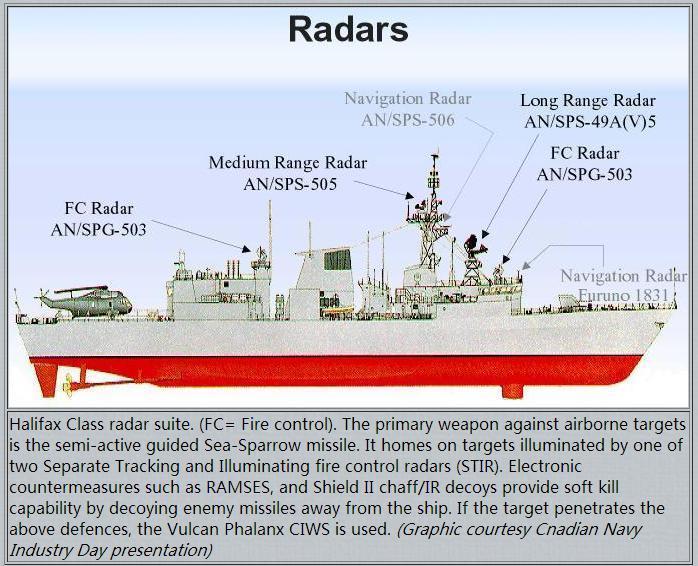

哈利法克斯級的主要裝備為一具位于艦橋上方的美國雷松（Raytheon）AN/SPS-49（V）5長程2D對空搜索雷達以及一具主桅上的瑞典易利信（Ericsson）海長頸鹿（Sea Giraffe）150 HC中程對空/平面搜索雷達，其中SPS-49（V）5的最大偵測距離可達450km，而海長頸鹿150 HC雷達則以G/H頻操作，在復雜海況與干擾情況下仍能有效追蹤空中目標，在良好氣候之下的最大追蹤距離約100km。艦橋與機庫上方各有一具荷蘭西格納爾（Signaal，后來成為特拉斯荷蘭分公司，Thales Nederland）的STIR 180（加拿大稱之為SPG-503）照明雷達，負責導引艦首艦炮以及海麻雀短程防空導彈進行接戰，對雷達截面積1平方米的目標約有140km的最大使用距離。

本級艦最初使用Sperry的Mk 340導航雷達，后來則被休斯（Kelvin Hughes）的Type 1007型I頻導航雷達取代，此外艦上還有MK XII敵我識別器以及URN-25空中戰術導航系統（塔康）。電子戰方面，本級艦配備Ramses（后成為MEL/Lockheed ）的SLQ-503電子對抗系統、名為加拿大電戰系統（Canadian Electronic Warfare System，CANEWS）的SLQ-501電子支援系統，均由洛克西德（Lockheed）以及Thorn（后來被特拉斯購并）提供，此外還有SRD-502電子截收系統、四具英國普萊西（Plessey日后被BAE SYSTEMS購并）的Shield-II六聯裝干擾彈發射器以及美制AN/SLQ-25魚雷對抗系統。

CSS30作戰管理系統

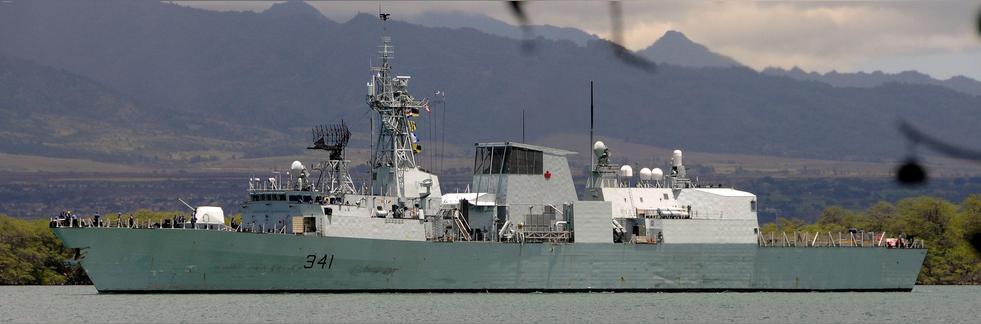

夏洛特敦號

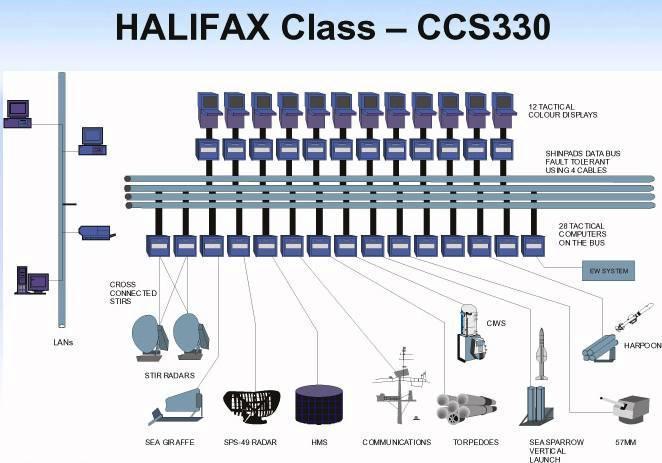

本級艦的作戰系統中樞為洛馬集團加拿大分公司（Lockheed Martin Canada）的SHINPADS整合處理與顯示系統（Integrated Processing and Display），這是一種分散架構的指揮/武器管制系統，使用了15座加拿大計算機公司（Computing Devices Canada，CDC）的UYC-501工作站（又名為SHINPADS行動資料自動系統，Action Data Automation），總共有28具UYK-507（V）1計算機，并以雙冗余資料匯流排連線，將艦上所有偵測、通信、電子戰、火控與武裝都結合在一起，在部分系統失效的情況下也能迅速重組與替換功能，具有較佳的抗損能力。

艦上損害管制系統

哈利法克斯級艦首配備一門瑞典博福斯（Bofors）MK-2 57mm 70倍徑高平兩用艦炮，射速達220發/分，射程17km，炮塔內無人操作，由戰情室遙控。艦身中段配備兩組四聯裝美制MK-141魚叉反艦導彈發射器，不過平時只安裝雙聯裝二組。防空自衛方面，哈利法克斯級煙囪兩側各有一組八聯裝MK-48 Mod0垂直發射系統（VLS），共搭載16枚RIM-7P海麻雀短程防空導彈（本世紀初期開始換裝更先進的RIM-7M，未來可能改用海麻雀ESSM）；這兩組MK-48并非植入艦體，而是直接立于甲板上，雖然結構比較簡單，但是可能會有安全上的疑慮。除了海麻雀之外，機庫上方裝有一具美制MK-15密集陣近迫武器系統（CIWS）。從2002年9月起，本級艦的密集陣以加裝套件的方式陸續升級為最新型的MK-15 Block1B，換裝更具威力的炮管、彈藥、新型雷達以及光電感測系統。

反潛方面，機庫兩側內部各有一組雙聯裝MK-32Mod9 324mm魚雷發射器，使用美制MK-46反潛魚雷。艦尾設有一座機庫以及飛行甲板，最初操作一架1960年代美國西科斯基簽授權加拿大生產的CH-124A海王反潛直升機。飛行甲板設有RAST輔助降落系統（Recovery，Assist，Securing and Traversing），使本級艦?zāi)茉诹?jí)海況時進行直升機起降作業。此外，艦上還設有六挺附有防盾的0.5英寸機槍，供近距離水面戰斗、臨檢以及驅逐之用。但對于一艘滿載排水量達五千噸的軍艦而言，本級艦的武裝稍嫌薄弱。

基本數據

改進升級

護衛艦延壽工程部分

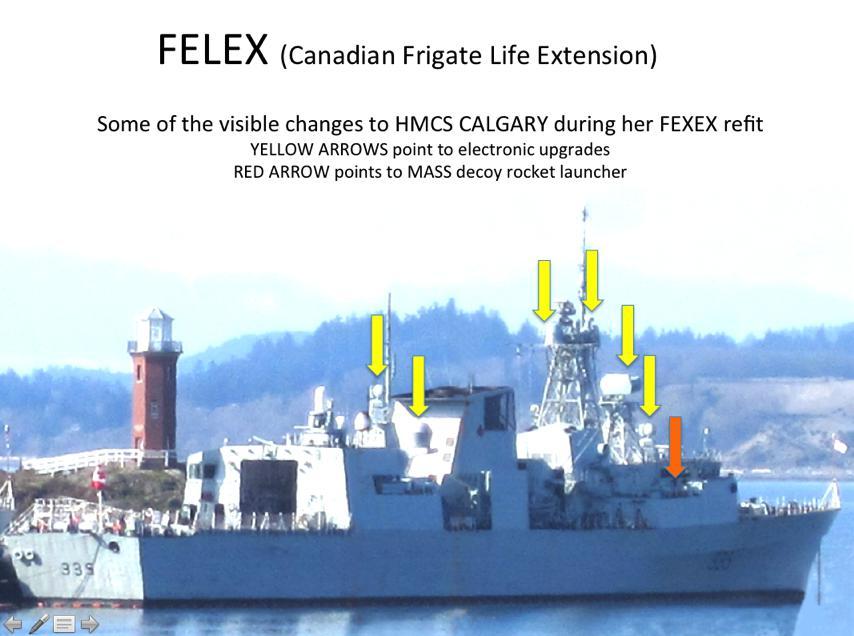

在2007年7月5日，加拿大政府正式宣布展開哈里法克斯級展開現代化改良計劃（Halifax Class Modernization Project，HCMP），除了延長這批艦艇的服役壽期（至2030年左右）并增強戰力之外，也因應新時代海上滲透、恐怖主義等威脅，而強化艦上的感測器能力，在2010至2017年度執行。哈里法克斯級的升級計劃包含兩大部分：艦體平臺翻修延壽部分稱為護衛艦延壽工程（Frigate Life Extension Project，F(xiàn)ELEX），在2008年4月簽約，由加拿大哈里法克斯船廠與維多利亞船廠負責，總值9億加幣；至于偵測/指管通情/火控作戰系統的升級則稱為整合改裝戰斗系統合約（HCM-CSI），總值11億加幣，由加拿大洛馬團隊負責。

這項升級計劃除了進行艦體的維護與延壽之外，也將徹底升級或更新哈里法克斯級護衛艦的內部系統。最初加拿大也評估在FELEX工程時為哈利法克斯級進行大規模的武裝升級，包括增加MK-41垂直發射系統、APAR相控陣?yán)走_(dá)等，配備標準SM-2/3導彈；但這些改良牽涉的載臺、機電和戰斗系統架構變更太大，無論是哈利法克斯級的原始設計或加拿大困窘的國防預算，都難以負荷。
