正文

對多種原料混合物中的組分按給定比率進行精確控制的數字調節器。在工程應用中，數字式混合比率調節器一般與流量計、調節閥等儀表設備配套使用，組成混合比率控制系統。混合比率調節器及其所構成的系統，主要用于液料組分的配比和對混合后產品的定量發貨。這類系統對介質的混合可在管道中連續進行，控制精度較高，又可節省中間工序的拌和罐，因而被廣泛地用在石油、化工、食品等生產流程中。隨著微電子技術的發展，又出現了以微處理機為基礎的混合比率控制系統。在這種系統中，數據處理、作業控制、工況顯示以及數據打印制表，均由計算機來實現。為了獲得更精確的混合精度，有的系統還能對液料流量實現溫度補償，對混合的產品進行在線分析，能及時地送出修正組分比率的反饋信號，使系統的自動化程度和混合精度進一步得到提高。

混合比率控制系統有兩種基本型式。一種是跟蹤主管線流量的混合比率控制系統；另一種是跟蹤混合后總流量的混合比率控制系統。系統按其基本功能又可分為混合配比系統和混合-批量控制系統兩類。

圖1是一個兩組分混合系統。A、B管線分別輸送待配比的液料介質，管線A稱為主管線。管線上的流量計分別送出對應于流量大小的脈沖信號。當管線中的流量qA、qB的比值等于兩組分的比率c1％、c2％的比值，且等于一個恒定常數K時，混合后的產品就滿足了預定的組分配比要求。 A 管線的流量脈沖信號輸入儀表后，送到比率設定器，變換成B組分比率的流量信號。它的輸出送加、減運算器的一端，加、減運算器另一端接收 B組分的實際流量信號。這兩個信號在加、減運算器中進行比較。當兩路信號相等時，加、減運算器的輸出ΔN＝0，此時兩管線按既定比率進行混合。當ΔN＞0或ΔN＜0時，運算器便輸出對應于偏差值ΔN 的數字量信號，經數模轉換器轉換成4～20毫安的直流電流信號。調節器接受這一直流信號進行調節控制，使B管線上調節閥的閥門開度按比例地減小或增大，驅使ΔN→0。B組分的流量大小不斷受到控制，始終跟蹤主管線的流量變化。兩管線的物料遂按預定比率進行混合。

數字式混合比率調節器

數字式混合比率調節器

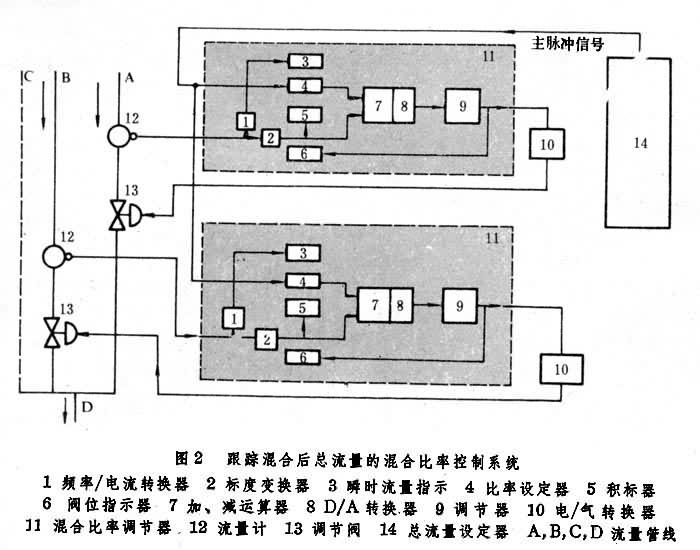

圖2是一個多組分混合配比系統。這個系統的工作原理與上述系統基本相似，所不同的是：①每條分管線的流量都受到預調節。②圖1中的qA信號為主脈沖信號所代替。主脈沖信號一般由精密振蕩器產生，其量值等于混合后產品的總流量。當實際流量等于參考信號所代表的流量時,ΔN＝0，否則ΔN≠0,此時對應的分管線流量便受到調節。

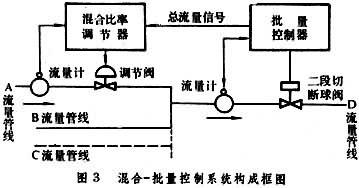

圖1中的系統構成簡單，設備費用小，但它只能適應較少組分的配比要求。圖2中的系統能滿足多組分的配比要求，系統擴展靈活。在某些應用場合中，單一的混合配比功能還不能滿足對混合后產品的批量發貨控制要求，這時就需要采用混合－批量控制系統。圖3是混合－批量控制系統的典型構成情況。

參考書目

向婉成主編：《過程控制調節裝置》，機械工業出版社，北京，1981。
