636型潛艇（蘇聯研制的常規潛艇）

發展沿革

636型潛艇

20世紀60年代至70年代中期，西德、荷蘭及瑞典等西歐國家的常規潛艇技術有了很大進步，性能先進的常規潛艇不斷涌現，因此蘇聯重新展開了中型常規潛艇的設計工作，20世紀70年代末期建造開始研制噸位較大、性能較高的877型潛艇。

基洛級877EKM型

1979年，877型首艇B-248在列寧共青城造船廠 開工，1980年9月下水，1982年建成并交付海軍使用。^[1][2]877型潛艇用于出口的型號最開始為877E/Э型，在列寧格勒的海軍上將造船廠建造了2艘，之后又設計了2型改進型，一型是能保證在熱帶氣候條件下作戰使用的877EK/ЭК型，另一型是877EKM/ЭКМ型。

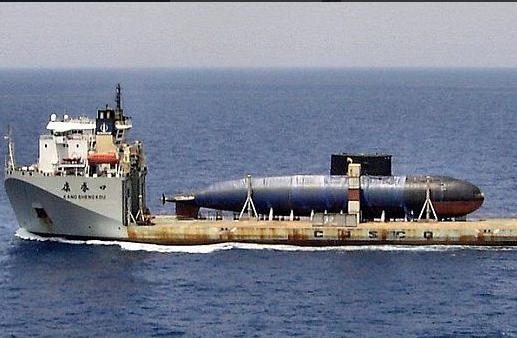

2005年交付中國的636M型

1996年，中國與俄羅斯簽約購買兩艘636型潛艇，成為636型的第一個客戶，兩艇由圣彼得堡Admiralteyskiye Verfi造船廠建造，工廠號為01616AB和01327AB，分別于1996年7月16日和1997年8月28日開工，1997年4月26日和1998年6月18日下水，1997年8月26日（一說1997年11月12日交貨）和1998年10月25日（一說1998年12月2日交貨）加入中國東海艦隊服役，舷號為366與367，這些潛艇都以重型半潛舉升船舶進行載運，之后中國進一步購買的基洛型也以此一方式運交。^[2][3]

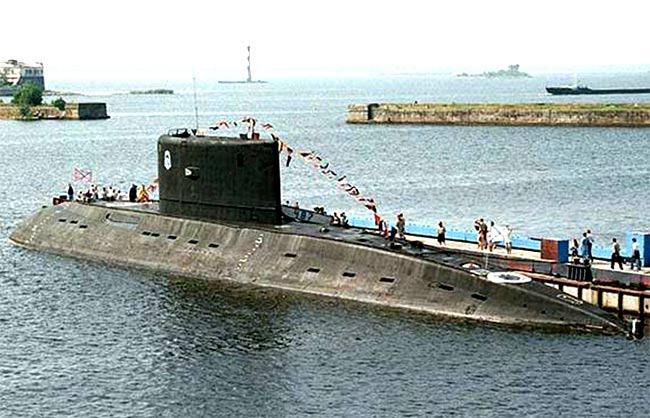

一艘為越南建造的正在下水的基洛級

2009年^[4]12月15日，越南宣布與俄羅斯簽約，購買六艘636MV型潛艇，這是越南海軍首度擁有潛艇。越南購買的636MV使用最新的科技，包括最新改良的MGK-400EM（又稱為MGK-400V1）聲吶系統、新的光電型攻擊潛望鏡（包含電視攝影機、紅外線熱影像儀與激光測距儀）以及更適合熱帶環境的空調系統，并獲得俄羅斯輸出新的GE2-01反潛/反艦魚雷、俱樂部-S反艦導彈與3M-14對陸俱樂部巡航導彈。^[5]

2010年起，俄羅斯圣彼得堡造船廠開工建造6艘自用的636.3型潛艇，裝備于黑海艦隊。636.3的規格與同時期為越南建造的636MV類似，擁有MGK-400V1聲吶系統、光電桅桿等改良型裝備。首艇B-261于2013年11月下水，2014年8月22日服役，第2艘2014年6月26日下水。^[6][2]

1997年開始，根據蘇聯解體后，印度與俄羅斯簽約的要求，俄羅斯將為印度9艘877EKM（1985至1991年，印度購買服役了8艘877EKM型，之后又追加兩艘877型，其中首艇S63仍為877EKM，二號艦S64則是按改良后的877.3規格建造，其相當于636型）升級到636型的水平，此計劃稱為project 08773。^[6][2]

2013年11月中旬，越南6艘636MV型潛艇的首艘HQ-182“河內”號駛向越南，2014年1月底抵達越南金蘭灣軍事基地，正式簽署接收文件。2014年4月3日，“河內”號和HQ-183“胡志明”號正式服役。^[6]

2015年8月1日，越南人民軍在慶和省金蘭灣軍港舉行HQ-184“海防”號和HQ-185“慶和”號的的入列服役儀式。^[6]

2017年2月28日上午9點，越南人民軍在慶和省金蘭灣軍港舉行HQ-186“峴港”號和HQ-187“巴地·頭頓”號升旗儀式，正式加入越南海軍第189潛艇旅開始服役。^[6]

技術特點

636型與877型對比

636型潛艇與877EKM型的主要區別在于，殼體加長了1.2米，艇體增長至73.8米，增加的部分主要用于安裝更精良完善的輪機隔音減振基座與艙壁隔音措施。636型潛艇排水量有所變化，水面排水量增為2350噸，滿載排水量增至3126噸，潛深不變。艇體依然采用雙殼結構，內部也分為六個水密艙段，和877EKM型一致。^[7][2][1]

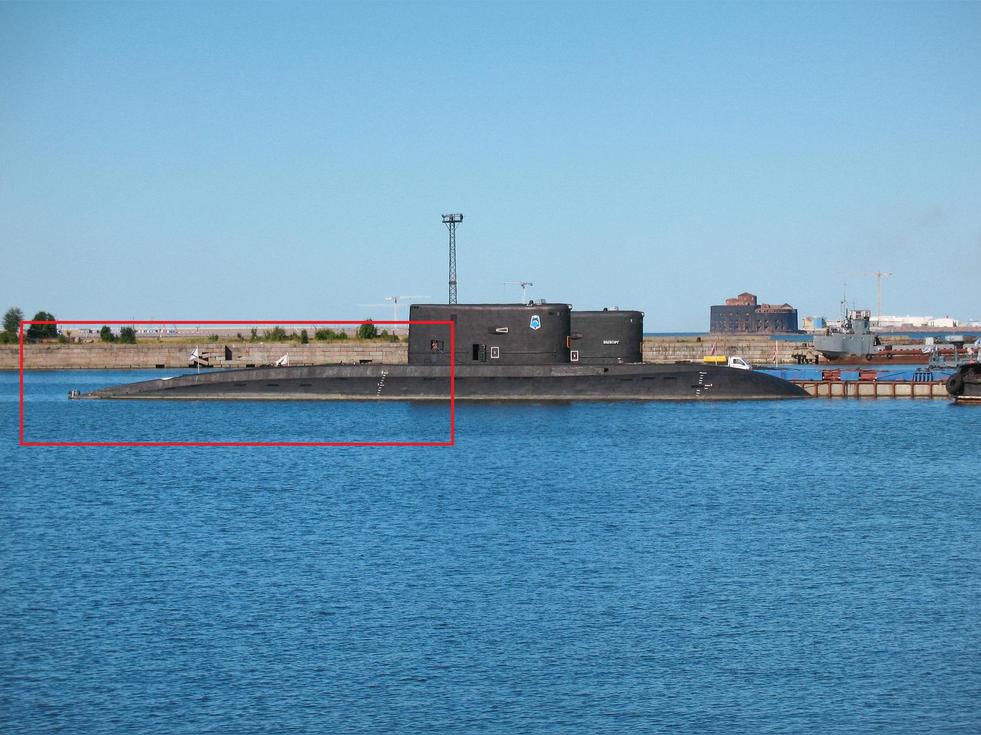

636型和877早期型號外觀上最大的區別在于，從水線上看636型從指揮臺圍殼上層建筑延伸段到艇艉后是被截?cái)嗟模A梯狀很明顯。877早期型號從指揮臺圍殼上層建筑開始的延伸段要長的多，一直延伸到艇艉，而且有個小突起。

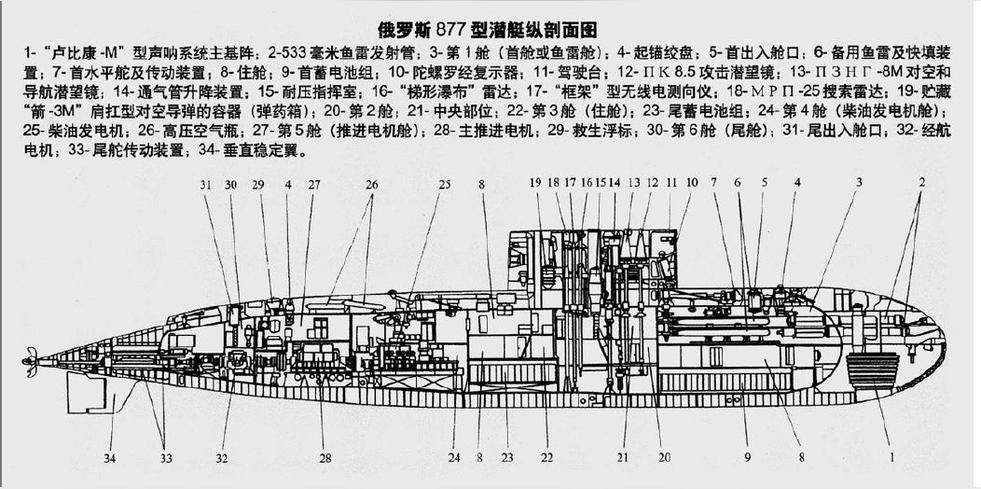

877型潛艇內部構造

636型潛艇為在減振平臺上安裝更大功率的柴油發電機，降低了主推進機的旋轉頻率，并增加了燃油攜帶量。由于安裝了更大功率的柴油發電機，在降低噪聲的同時，636型潛艇航速和續航力大大提高，此外由于增加了燃油攜帶量，作戰半徑獲得延長作戰半徑獲得延長，以7節速率下續航力延長為7500海里。^[2][2][2]

636型潛艇與877型一樣，仍為6具533毫米魚雷發射管，上下兩排布置，魚雷艙可儲存18枚魚雷或?qū)椢?器，或者換成24枚DM-1水雷，每個發射管也能同時裝填兩枚水雷，裝備高度自動化的再裝填系統。877型從出口型開始，其中兩支魚雷發射管可以配合發射線導魚雷，并具備通過魚雷管發射俱樂部-S/3M-54E潛射反艦導彈（俄羅斯3M-54巡航導彈出口潛用型，北約稱SS-N-27）的能力，而636型的主要的改良之一就是增加俱樂部-S導彈的發射能力，其戰斗部重450kg，射程達220km。

636型潛艇能夠裝備在877型上使用的53-56B、53-56BA等53系列反艦魚雷，SET-53M、SAET-60M等導向反潛魚雷，SET-65和71系列線導魚雷，8枚9M-313（北約代號SA-N-8與SA-N-10）Strela-3型防空導彈；以及877M和877EKM上使用53-65K反艦魚雷以及TEST-71ME、TEST-96等線導反潛魚雷，甚至能發射超空泡高速魚雷^[8]。^[7]

636型換裝經過改良的MGK-400EM數位化聲吶系統，其后端系統經過大幅改良，具備更好的數位化程度與資料處理能力，并具備目標識別功能。而MG-519高頻主動聲吶也升級為MG-519EM，提升過的后端使其具備更好的解析能力，例如偵測水雷等小型目標^[6][2]。

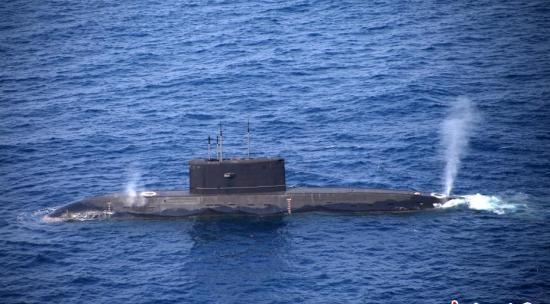

越南海軍636型潛艇

基洛級潛艇潛望鏡

636型的敵我識別器升級為Khrom-M，自動化控制系統為Palladij-M型，負責水面與水下的航行控制，整合有控制各個舵面的PIRIT航行姿態控制系統，具備一個多功能顯控臺，具備自動的故障檢查能力。

636型的其他設備基本沿用了877型，包括MRK-50E搜索/攻擊潛望鏡組、MRK-50ЭМTobol平面搜索/導航雷達、MRP-25雷達截收系統、“窺探盤”МРК-56Э型I波段警戒雷達、1部測量聲速的МГ-553型梯度儀、1部確定螺旋槳空泡起始的МГ-512型空化噪聲監測儀、1部D/F波段環形天線測向儀，另外還有低頻、高頻及甚高頻無線電站，以及電羅經、水壓計程儀、磁羅經和繪圖臺等常規通信與導航設備。^[6][2]

中國海軍636型潛艇

636型在877EKM型的基礎上又進一步改進，主要采取了減小柴油發電機的振動，改善噪聲隔離和為潛艇殼體安裝消聲瓦等途徑來完成。艇體外部敷設的新型消音瓦，不僅能吸收抑制本身的噪音，還能大幅降低敵方主動聲納的回波強度；使用先進高曲度7葉大側斜螺旋槳，并將動力裝置螺旋槳轉速降低至250轉/分，增大充電功率提高了充電能力，能大幅減低空蝕效應的噪音。通過改進種種降噪措施后，進一步降低了噪聲，636型取得了比877型更優異的靜音能力。^[2][2][2]

性能數據

服役動態

372艇

2010年2月26日，印度S63艇發生一起電池火災意外，造成1人死亡、2人受傷。^[3]

2012年8月14日，印度?？吭诿腺I(mǎi)海軍造船廠的S63凌晨發生爆炸起火事故，大量官兵跳艇逃生。

2014年年初，中國海軍南海艦隊372艇在執行緊急戰備拉動暨遠航任務中，突遇水下“斷崖”急速下沉掉深險情，導致艇內管路爆裂漏水，動力艙進水八分之一，失去動力，但全艇官兵修復潛艇后堅持完成戰備巡邏任務，創造了中國乃至世界潛艇史上的奇跡。^[9]

2015年，B-237“頓河畔羅斯托夫”號潛艇從地中海海域向敘利亞地面目標發射了“口徑”巡航導彈。

2016年9月6日下午，中國中央軍委在南海艦隊某潛艇支隊授予海軍372潛艇“踐行強軍目標模范艇”榮譽稱號，時任海軍司令員吳勝利為372潛艇頒授獎旗。^[9]

該級各艇

總體評價

877型潛艇是俄羅斯海軍戰后第三代主力柴電潛艇，其改進型636型更成為了柴電動力潛艇中的佼佼者，是世界上柴電動力潛艇中最安靜的潛艇之一。自蘇聯成功研制核動力攻擊潛艇后，對于一般動力潛艇的研究也相對減少了不少，而877型及其后改進型636型是蘇聯在這期間研制的最成功的柴電動力潛艇，也是俄羅斯出口量最大的潛艇等級。（環球網，現代艦船）^[2]
