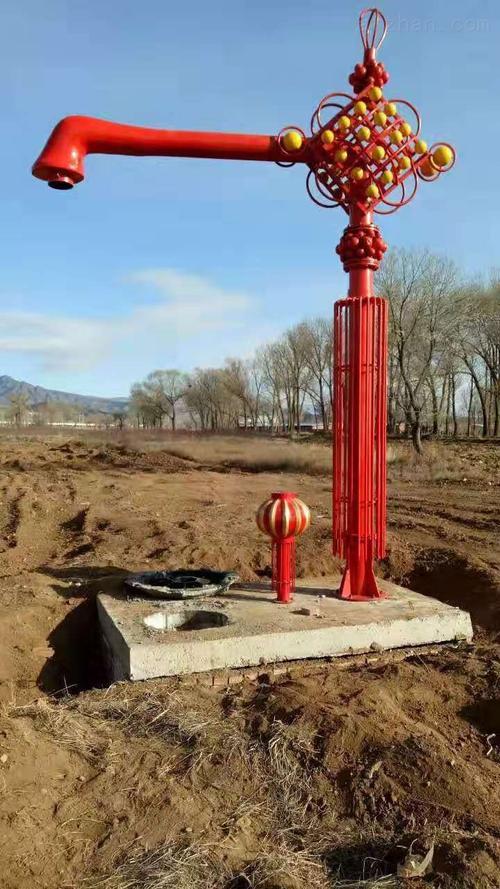

消防水鶴，城市給水系統消防專用取水設施，由地下部分(主控水閥、排放余水裝置、啟閉聯動機構)和地上部分(引水導流管道和護套、消防水帶接口、旋轉機構、伸縮機構等)組成，具有可擺動、可伸縮、防凍、啟閉快速等特點，多用于消防車快速上水。

中文名

消防水鶴

外文名

water crane of fire

作用

消防功能

標準

XF 821-2009

簡介

消防水鶴

消防水鶴

1.即鶴。

2.鐵路上給蒸汽機車加水的裝置。上部伸出橫向的輸水管能左右旋轉管的前端彎下來的部分像鶴的頭部。

3.消防用水鶴：北方寒冷地區，消防車在撲火過程中進行加水補給時，為了能夠有效地完成滅火任務，需要消防給水設備——消防水鶴能在各種天氣條件下，通過消防專用工具的操作，進行快速給水。

技術要求

根據消防部門的要求，消防水鶴的技術要求如下：

1.消防水鶴消防專用(專用工具操作)，美觀、結構緊湊，操作方便;

2.消防水鶴具有良好的防凍性能，根據我國具體情況，一般要求在零下50?C至零上50?C之間;

3.消防水鶴的出水口可擺動0～100度，也可伸縮0～300mm;

4.消防水鶴的出水口距地面高度3150～3500mm;

5.消防水鶴的加水速度不低于0.6 m3/min;

6.消防水鶴在公稱壓力下，連接部位及排放余水裝置不得有滲漏現象；

功能要求界定

根據技術要求分析，消防水鶴的功能要可以界定為：“消防專用給水”，據此，又可以將其詳細分解為轉向、伸縮、開啟給水、關閉給水、快速泄水等功能。分析以上的功能要求，轉向、伸縮功能，在工程上比較容易實現，并且它們是相互獨立的子功能，可用兩個機構來實現。給水、關閉給水、快速泄水在操作時需要突出快速、簡單操作、具有防凍性等特點，所以在尋找實現這些功能的結構載體時，必須統一考慮，也就是說這些功能的實現最好通過一個機構來操作，這樣才能使消防水鶴結構簡單、緊湊。綜上所述，我們可以把消防水鶴的結構分成六個部分，即：外殼部分，給水通道部分，轉向、伸縮部分，開關給水、快速泄水部分，與自來水管道連接部分，地基部分。

2 關鍵結構的創新設計

從以上分析可知，消防水鶴的關鍵機構應為給水、快速泄水、轉向和伸縮。

注：公安部技術監督委員會2月27日批準發布GA 821-2009 《消防水鶴》公共安全行業標準，該標準為強制性標準，將于2009年6月1日起實施。
