CC2500 是一款2.4GHz高性能射頻收發器，設計旨在用于極低功耗RF應用。其主要針對工業、科研和醫療(ISM)以及短距離無線通信設備(SRD)。CC2500可提供對數據包處理、數據緩沖、突發傳輸、接收信號強度指示(RSSI)、空閑信道評估(CCA)、鏈路質量指示以及無線喚醒(WOR)的廣泛硬件支持?？捎糜谌蜃顬槌Ｓ玫拈_放式2.4GHz頻率的RF設計。
精選百科
本文由作者推薦
CC2500
CC2500
外文名
CC2500
領域
工業、科研和醫療以及無線通信
本質
頻率收發器
應用領域
● 超低功耗無線收發器
● 無線傳感網絡
● 家庭和樓宇自動化
● 高級抄表架構(AMI)
● 無線計量
● 無線報警安全系統
性能參數
● 2400.0MHz～2483.5MHz工作頻段。
● 高靈敏度(2.4kbps，2-FSK，1%誤碼率時為-104dBm)。
● 低電流消耗(接收模式，2.4kbps時僅17.0mA)。
● 最高可設置為+1dBm的發射功率。
● 支持1.2kbps～500kbps的數據傳輸速率。
● 支持多種調制模式(OOK、GFSK、2-FSK和MSK)。
● 提供對同步字檢測、地址校驗、靈活的數據包長度以及自動CRC處理的支持。
● 支持RSSI(接收信號強度指示)和LQI(鏈路質量指示)。
● 通過4線SPI接口與MCU連接，同時提供2個可設定功能的通用數字輸出引腳。
● 獨立的64字節RXFIFO和TX FIFO。
● 工作電壓范圍：1.8V～3.6V，待機模式下電流僅為400nA。
● 工作溫度范圍：-40℃～+85℃
原理圖

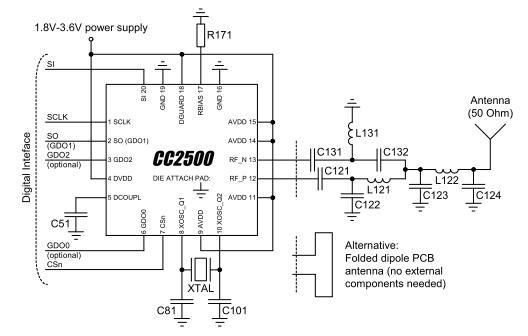

電路原理CC2500原理圖
CC2500原理圖

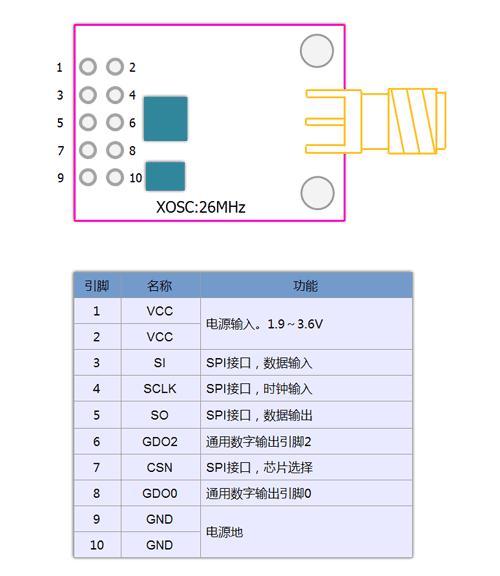

引腳定義CC2500引腳定義
CC2500
接線圖CC2500與5V單片機的連接（只適用于高阻引腳）
