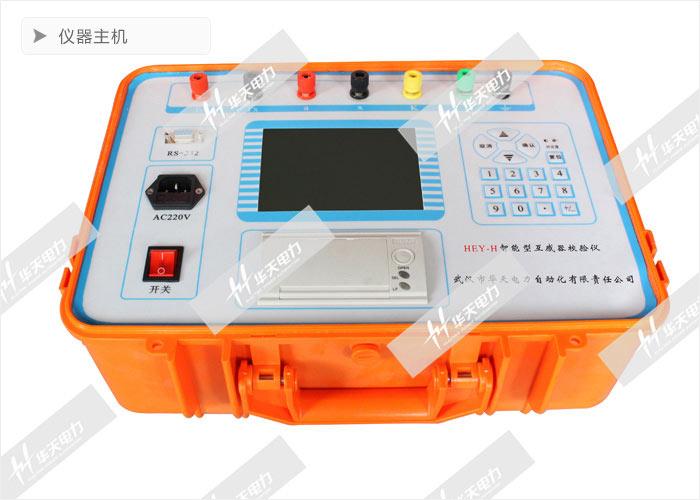

互感器現校儀

概述

除保持了原高穩定性、準確性的優點外，在原有的高智能化水平上又引入了一些新的思想：采用了大屏幕漢字液晶顯示，并采用了液晶屏背光控制手段，使用戶方便的根據環境光線選擇背光，徹底解決了數碼管戶外看不清的問題；直接提供各點的測試值及化整值，超差（含變差超差）直接提示；提供S級及輕載的標準測試方法及相應的操作臺自動控制功能；提供資產編號錄入及存貯功能，便于現場數據微機化管理；直接顯示現場CT測試接線圖；所有功能操作只需要四個按鍵。

智能型互感器校驗儀用于PT、CT的誤差及阻抗、導納測試。滿足國家JJG313-94《測量用電流互感器檢定規程》和JJG314-94《測量用電壓互感器檢定規程》的要求。

產品參數

?被試電流互感器的額定二次電流為：5A、1A

?被試電壓互感器的額定二次電壓為：100V、100/3V、100/√3V、（150V、220V）

?精度等級：±1％±1個字

?儀器消耗功率：小于20VA

?外形尺寸:390×300×160

?重量：6kg

互感器現校儀特性

1、顯示方式：中文大液晶屏。

2、存儲功能：PT、CT數據各40組；能對CT的1%點的誤差數據進行存儲。

3、自動測量：能按規程全自動測量，對S級互感器全自動測量。

4、聯機功能：能與校驗臺及軟件接口。

5、打印功能：實時或查詢打印。

6、極性判斷：自動判斷極性，有效保障人身及儀器安全。

1、智能型互感器校驗儀采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用

2、全中文操作界面，界面美觀

3、百分表、比差、角差采用特大字體顯示，方便用戶觀測

4、本公司生產的智能型互感器校驗儀完全滿足JJG314-1993和JJG314-1994要求，自動采樣

5、自動判斷極性錯誤，變比錯誤

6、上位機軟件具有虛擬儀器開放功能

7、徹底解決S級測量問題

8、自動切換量程

9、采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題

10、功耗：＜15VA(不帶微型打印機)

＜25VA(帶微型打印機)

11、諧波抑制比：＞40db

12、外形尺寸(長×寬×高)：260×350×150mm3

13、重量：6kg

互感器現校儀規格

1、測量對象

PT、CT、Y、Z

2、測量范圍

同相分量（％）：0.0001~±19.99分辨率：0.0001

正交分量（分）：0.001~600分辨率：0.001

阻抗（W）：0.0001~5.99分辨率：0.0001

導納：0.0001~5.99分辨率：0.0001

3、測量誤差

同相分量：DX=（X×2%+Y×2%±2個字）

正交分量：DY=（X×2%+Y×2%±5個字）

X、Y->儀器的顯示值

2個字、5個字->儀器的量化誤差

4、工作范圍

電流：（1%~149%）In（In=5A）

（5%~149%）In（In=1A）

電壓：（5%~149%）Un（Un=100V，150V，100V/Ö3）
