簡介

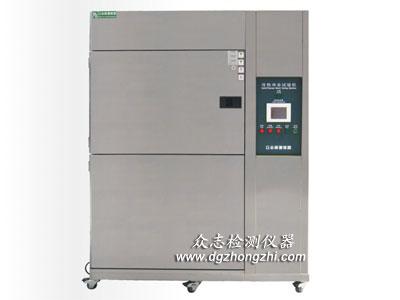

高低溫沖擊箱（三箱式）

高低溫沖擊箱又名冷熱沖擊試驗箱，是用來測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受程度的環境試驗設備，被廣泛應用于金屬，塑料，橡膠，電子等行業中的材料或產品（或半成品）的環境試驗。其特點是藉以在最短時間內使試驗樣品的環境溫度發生巨變。

規格

列表一型號 ? ? ? ? ? ? ? ? ? ? ? 工作室尺寸D×W×H??外型尺寸D×W×H ? ? ? 樣品區尺寸D×W×H

BJYSL-WDCJ-100 ? 450×450×500mm ? ? ?1700×930×1650mm ? ? 250×250×250mm

BJYSL-WDCJ-150 ? 500×600×500mm ? ? ?1800×1080×1650mm ? 300×400×250mm

BJYSL-WDCJ-250 ? 600×600×650mm ? ? ?1950×1080×1950mm ? 400×400×400mm

BJYSL-WDCJ-500 ? 800×800×800mm ? ? ?2950×1450×2250mm ? 600×600×500mm

BJYSL-WDCJ-800 ? 970×970×800mm ? ? ?3130×1620×2250mm ? 760×760×500mm

BJYSL-WDCJ-010??1120×1120×800mm ? 3300×1780×2250mm ? 920×920×500mm

列表二

型號CZ-H-42(A~C)CZ-H-80(A~C)CZ-H-150(A~C)CZ-H-252(A~C)CZ-H-450(A~C)
內部尺寸WxHxD(cm)40×35×3050×40×4060×50×5070×60×6080×75×75
外部尺寸WxHxD(cm)140x180x145148X190X155160x200X175175x210X187190x220x200
溫度范圍(150℃~A：-45℃；B：-55℃；C：-65℃)；(高溫區 High temperature zone ：+60℃~+150℃；低溫區 Low temperature zone ：-10℃~-65℃；)
升溫時間(蓄熱區)RT~200℃約需35min
降溫時間(蓄冷區)RT~-70℃約需85min
展開表格

特點

1、三箱設備區分為：高溫區、低溫區、測試區三部分，測試產品置于測試區，沖擊時高溫區或低溫區的溫度沖入測試區進行沖擊,?測試產品為靜態式。

2、采用觸控式圖控操作介面，操作筒易。

3、沖擊方式應用風路切換方式將溫度導入測試區，做冷熱沖擊測試。

4、高溫沖擊或低溫沖擊時，最大時間可達999H，最大循環周期可達9999次。

5、系統可作自動循環衙擎或手動選擇性沖擊并可設定二區或三區沖擊及冷沖熱沖啟始。

6、冷卻采二元冷凍系統，降溫效果快速，冷卻方式為水冷式。

7、可以試驗沖擊常溫執行滿足標準及試驗方法:?GJB150.5?溫度沖擊試驗;GJB360.7溫度沖擊試驗;GB/2423.22?溫度沖擊試驗

符合標準

GB/T2423.1.2-2001?GJB150.5?GB10592-89

輔助結構

密封：門與箱體之間采用雙層耐高溫高張性密封條以確保測試區的密閉

門把手：采用無反作用門把手，操作更簡便

樣品架移動方式：樣品架依靠安裝箱體底部的直線往復驅動系統作上下移動

腳輪：機器底部采用高品質可固定式PU活動輪

采用立式體、冷熱兩箱，采用提籃轉換試品所在實驗區域的方法，達到冷熱沖擊試驗?zāi)康?；這種結構最大限度減小了冷熱沖擊時的熱負荷，縮短了溫度回復時間，也是最可靠、最節能的一種冷熱沖擊的方式

附屬功能

不同溫段沖擊：由多級蒸發器結構相應切斷，控制蒸發面積與制冷量膨脹閥匹配，使用制冷系統輸出合理減少加熱器中和的輸出

量，達到恒定節能；另有獨立的換氣閥門，在排氣（常溫恢復）時動作引入環境空氣

進氣口在環境溫度曝露時吸進外面的空氣

排氣口從機械室和試驗區排出熱氣定時預定功能

預先設定試驗開始時間，試驗箱自動開始起動并準備開始試驗

曝露時間縮短功能

試驗區的下風溫度達到曝露溫度后轉換到下一個曝露的功能

前處理/后處理功能

在循環試驗開始前或結束后，試樣被曝露在高溫環境中（熱處理）維持一定時間

干燥運轉功能

試驗結件下運轉一定的時間

控制系統

高低溫沖擊箱主控制器采用進口日本“OYO”雙回路高精度液晶顯示觸摸按鍵溫度控制器。該控制器采用液晶顯示觸摸屏，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態，PID參數自整定功能?？刂瞥绦虻木幹撇捎萌藱C(jī)對話方式，僅需設定溫度，就可實現制冷機自動運行功能?？刂葡到y(tǒng)具備完善的檢測裝置能自動進行詳細的故障顯示。報警，配置485通訊接口及運行軟件。設定精度：溫度：0.1℃?時間：Is用戶程序容量：10×99段。運行方式：程序運行，恒定運行。獨立超溫保護儀表。設備工作時間累計計時器。低溫區、高溫區轉換時間小于等于15秒。溫度恢復時小于等于5分鐘
